Einige Drahtelektroden (z. B. selbstschützender Fülldraht) sind mit negativer Polarität zu
schweißen. In diesem Fall ist die Schweißstromleitung an der Schweißstrombuchse „-", die
Werkstückleitung an der Schweißstrombuchse „+" anzuschließen. Hinweise des
Elektrodenherstellers beachten!
Pos. Symbol
1
2
3
4
5
6
7
8
9
099-005404-EW500
09.04.2015
Beschreibung
0
Werkstück
Anschlussbuchse, Schweißstrom „-"
•
MIG/MAG-Schweißen: Werkstückanschluss
Schweißbrenner
Schweißbrennerschlauchpaket
Anschlussbuchse 19-polig (analog)
Zum Anschluss analoger Zubehörkomponenten (Fernsteller, Steuerleitung,
Schweißbrenner, etc.)
Schweißbrenneranschluss (Euro- oder Dinsezentralanschluss)
Schweißstrom, Schutzgas und Brennertaster integriert
Schweißstromkabel, Polaritätswahl
Schweißstrom zum Eurozentralanschluss / Brenner ermöglicht Polaritätswahl.
•
MIG/MAG > Anschlussbuchse Schweißstrom „+"
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
Aufbau und Funktion

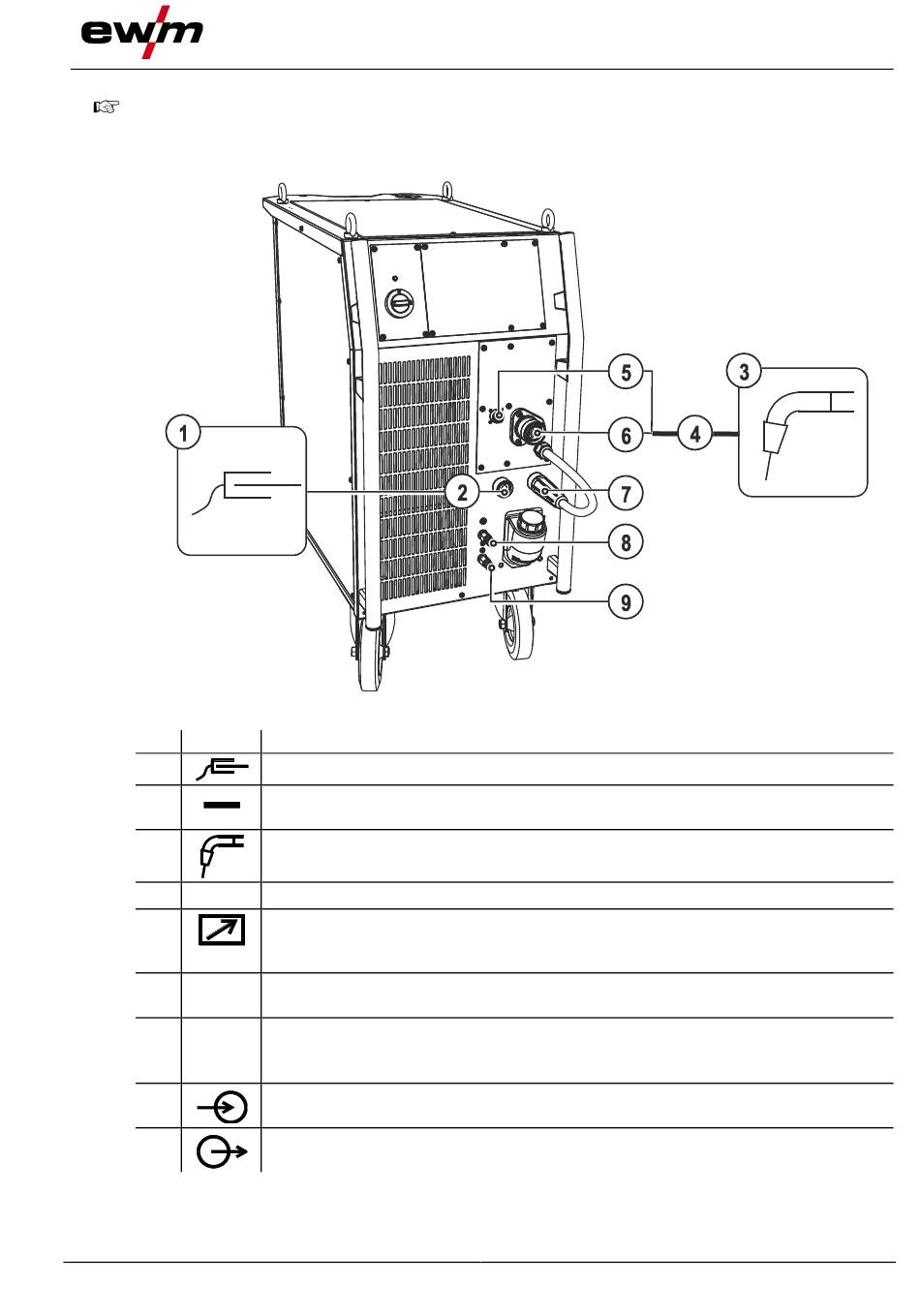

Abbildung 5-7
MIG/MAG-Schweißen
