Pos. Symbol
7
8
9
10
11
12
13
14
099-005404-EW500
09.04.2015

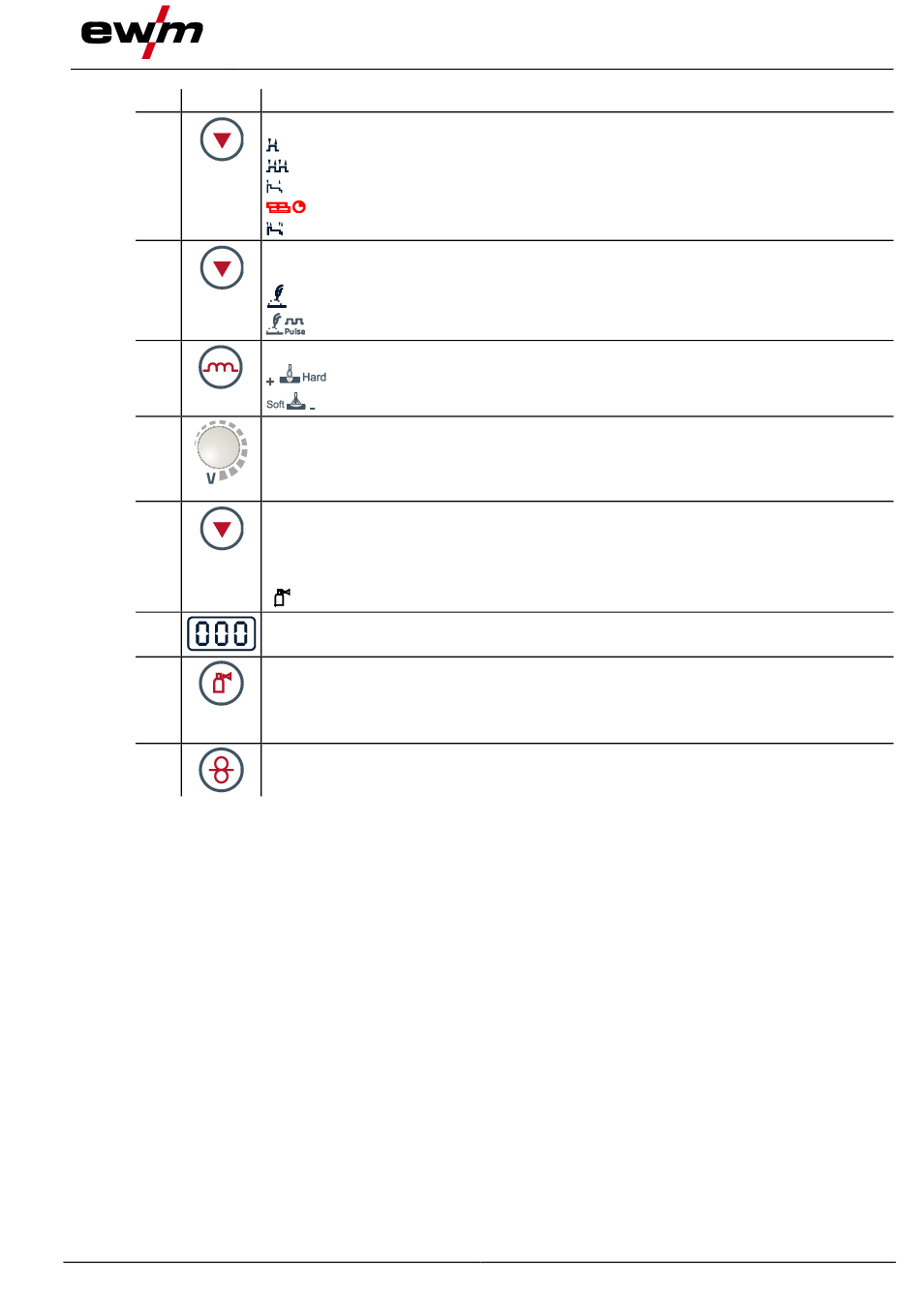

Gerätebeschreibung - Schnellübersicht
Beschreibung
0
Drucktaste, Anwahl Betriebsart
2-Takt
4-Takt
Signalleuchte leuchtet grün: 2-Takt-Spezial
Signalleuchte leuchtet rot: MIG-Punkten
4-Takt-Spezial
Drucktaste Schweißart (Ausschließlich bei Gerätevariante mit Impulslichtbogen-
Schweißverfahren)
MIG/MAG-Standardlichtbogen-Schweißen
MIG/MAG-Impulslichtbogen-Schweißen
Drucktaste, Drosselwirkung (Lichtbogendynamik)
Lichtbogen härter und schmaler
Lichtbogen weicher und breiter
Drehknopf, Lichtbogenlängenkorrektur / Anwahl Schweißprogramm
•
Korrektur der Lichtbogenlänge von -9,9 V bis +9,9 V.
•
Anwahl der Schweißprogramme 0 bis 15 (nicht möglich wenn Zubehörkomponenten
wie z. B. Programmbrenner angeschlossen sind).
Drucktaste, Parameteranwahl rechts
VOLT
Schweißspannung
Prog
Programmnummer
kW
Schweißleistungsanzeige
Gasdurchflussmenge (Option)
Anzeige, rechts
Schweißspannung, Programmnummer, Motorstrom (Drahtvorschubantrieb)
Drucktaste Gastest / Spülen
•
Gastest:
Zum Einstellen der Schutzgasmenge
•
Spülen:
Zum Spülen langer Schlauchpakete
- siehe Kapitel 5.7.2, Schutzgasversorgung
Drucktaste, Drahteinfädeln / Motorstrom (Drahtvorschubantrieb)
- siehe Kapitel 5.8.2.4, Drahtelektrode einfädeln
Gerätesteuerung - Bedienelemente
25
