WimTec PROOF T6 XL Montage- Und Bedienungsanleitung Seite 14

DE
PROOF T6 XL
Montage - PROOF T6 XL - 12 V
!
ACHTUNG!
Folgende Schritte unbe-
dingt in beschriebener
Reihenfolge ausführen!
14
9
11

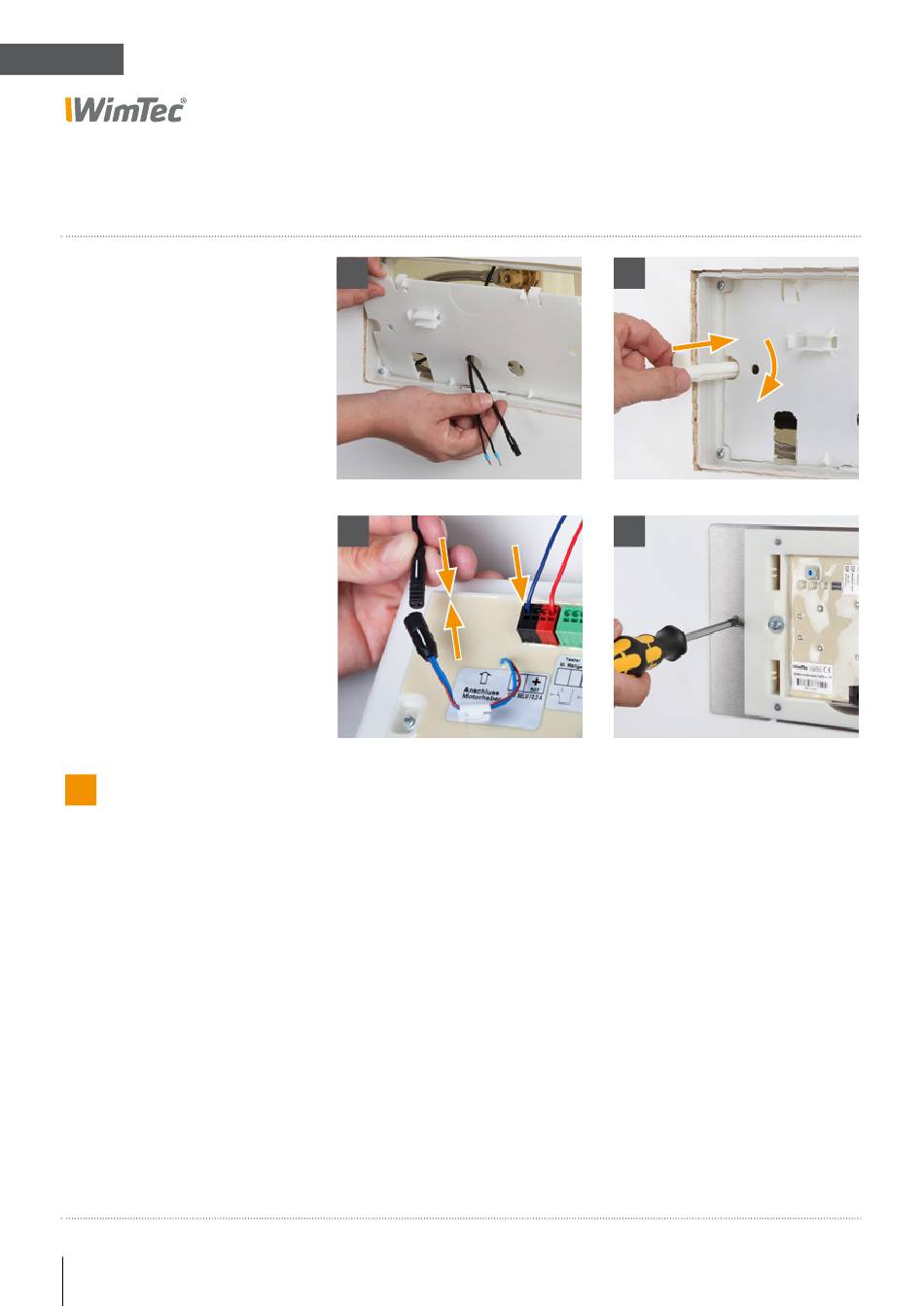

9. Abdeckplatte in den Spülkasten einsetzen und Kabel für
Spannungsversorgung sowie Kabel des Motorhebers durch
die Öffnung in der Spritzschutzplatte durchführen.
10.
Bolzenschnellverschluss einführen und durch drehen fixieren.
11.
Steckverbindung zwischen Elektronikplatte und Motorhe-
ber herstellen und Versorgungskabel an der Klemmleiste
anschließen (+/- Polarität beachten).
12. Elektronikplatte mittels Fixierschrauben (im Lieferumfang
enthalten) befestigen.
10
12
