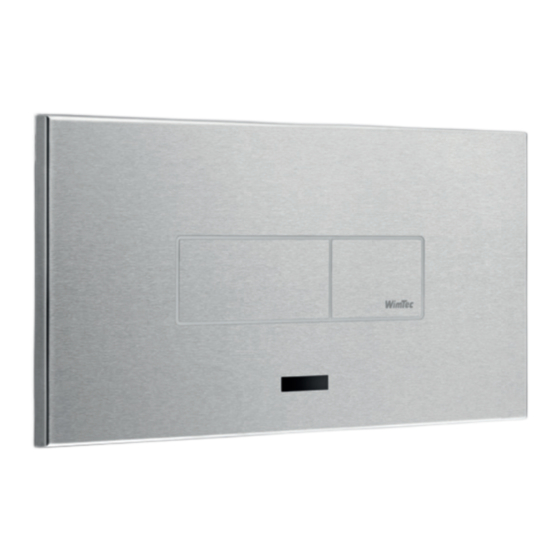

PROOF T6 XL
Montage- und Bedienungsanleitung
DE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für WimTec PROOF T6 XL

Inhaltszusammenfassung für WimTec PROOF T6 XL

  • Seite 1 PROOF T6 XL Montage- und Bedienungsanleitung...

  • Seite 2: Allgemeine Hinweise

    Schwamm oder Tuch behandeln nicht mit direktem Wasserstrahl, Hochdruckreiniger oder Dampfstrahlgeräten reinigen Diese Anleitung ist gültig für folgendes Produkt: WimTec PROOF T6 XL - 6 V Edelstahl Art.Nr. 122 640 Lieferumfang: Frontplatte Edelstahl, Montagerahmen mit integrierter Elektronik, Hebellager mit Motorheber und 6 V Lithium Batterien.
  • Seite 3 PROOF T6 XL Inhaltsverzeichnis Seite ................4 Technische Daten ....................5 Maße ..................6 Legende Einstellung der Funktionen ............7 ................8 Montagebeispiel ............9 Anschlüsse Elektronikplatte Montage ..................10 ............... 16 Funktionsbeschreibung Spülautomatik ..............16 Reinigungsstopp .............. 17 Spülmenge ............... 18 Freispül-Automatik ............

  • Seite 4: Technische Daten

    PROOF T6 XL Technische Daten Batterie: 2 x 6 V Lithium CR-P2 (im Lieferumfang enthalten) Batterielebensdauer: ca. 7.500 Auslösungen (max. 1,5 Jahre) Freispül-Automatik: aktivierbar, Spülintervall: nach 3 h bis 48 h Nichtbenutzung, Spülmenge: große Spülmenge Ansprechbereich: 30 cm bis 70 cm einstellbar Nah-Ansprechbereich: ca.
  • Seite 5 PROOF T6 XL Maße Maße in cm Abstand zu gegenüber liegender Wand/Tür min. 135 min. 8 Ansprechbereich max. 70 max.17...
  • Seite 6 PROOF T6 XL Legende Einstellelemente: AquaCap-Sensortaste für große Spülmenge AquaCap-Sensortasten kleine Spülmenge Infrarot-Sensor mit Kontroll-LED Intervall-Regler Spülmengen-Regler Generell gilt für alle Regler: Reichweiten-Regler Gegen den Uhrzeiger- Dip-Schalter zum Einstellen der Funktionen sinn zum Reduzieren. Infrarotsensor mit Kontroll-LED Im Uhrzeigersinn zum Batteriefach Erhöhen.

  • Seite 7: Einstellung Der Funktionen

    PROOF T6 XL Einstellung der Funktionen Einstellregler: Intervall-Regler Spülmengen-Regler Reichweiten-Regler für die große Spülmenge, für den Ansprechbereich, für die Freispül-Automatik, 24 h voreingestellt 6 l voreingestellt 70 cm voreingestellt (3 h bis 48 h einstellbar). (2 l bis 11 l einstellbar).
  • Seite 8 PROOF T6 XL Montagebeispiel Wasserzulauf Verkabelung für Taster (optional, min. 2 x 0,5 mm Taster (optional)

  • Seite 9: Anschlüsse Elektronikplatte

    PROOF T6 XL Anschlüsse Elektronikplatte Anschluss eines externen Tasters: Es besteht die Möglichkeit zum Anschluss von externen Tastern für die Auslösung der großen und kleinen Spülmenge. Durch Drücken des Tasters wird die Spülung ausgelöst. Wenn die Taste länger gedrückt wird, bleibt die Spü- lung für diese Zeit aufrecht.

  • Seite 10: Montage - Motorheber Bei 1-Mengenbetätigung

    PROOF T6 XL Montage - Motorheber bei 1-Mengenbetätigung ACHTUNG! Folgende Schritte unbe- dingt in beschriebener Reihenfolge ausführen! 90° 90° Füllventil aus der Halte-Klemme entfernen. Lagerbock nach oben lösen und waagrecht aus dem Spülkasten entfernen. Aufnahmelasche der Heberglocke um 90° drehen.
  • Seite 11 PROOF T6 XL Montage - Motorheber bei 1-Mengenbetätigung ACHTUNG! Folgende Schritte unbe- dingt in beschriebener Reihenfolge ausführen! Motorheber in die zuvor ausgerichtete Aufnahmelasche der Heberglocke einführen. Lagerbock in die dafür vorgesehene Aufnahme einführen. Lagerbock durch nach unten drücken fixieren. Füllventil wieder in die Halte-Klemme einrasten.

  • Seite 12: Montage - Motorheber Bei 2-Mengenbetätigung

    PROOF T6 XL Montage - Motorheber bei 2-Mengenbetätigung ACHTUNG! Folgende Schritte unbe- dingt in beschriebener Reihenfolge ausführen! 90° 90° Füllventil aus der Halte-Klemme entfernen. Lagerbock nach oben lösen und waagrecht aus dem Spülkasten entfernen. Aufnahmelasche für die große Spülmenge (weiß) der Heberglocke um 90°...
  • Seite 13 PROOF T6 XL Montage - Motorheber bei 2-Mengenbetätigung ACHTUNG! Folgende Schritte unbe- dingt in beschriebener Reihenfolge ausführen! Motorheber in die zuvor ausgerichtete Aufnahmelasche (weiß) der Heberglocke einführen. Lagerbock in die dafür vorgesehene Aufnahme einführen. Lagerbock durch nach unten drücken fixieren.
  • Seite 14 PROOF T6 XL Montage - PROOF T6 XL Abdeckplatte in den Spülkasten einsetzen und Kabel des Motorhebers durch die Öffnung in der Spritzschutzplatte ACHTUNG! durchführen. Folgende Schritte unbe- Bolzenschnellverschluss einführen und durch drehen fixieren. dingt in beschriebener Reihenfolge ausführen! Steckverbindung zwischen Elektronikplatte und Motorheber herstellen.
  • Seite 15 PROOF T6 XL Montage - PROOF T6 XL Falls notwendig Einstellungen für max. Reichweite, große Spülmenge und Freispül-Automatik ACHTUNG! vornehmen (siehe Seite 7). Folgende Schritte unbe- Gewünschte Funktionen mittels DIP-Schalter einstellen (siehe dingt in beschriebener Seite 7). Reihenfolge ausführen! Frontplatte aufsetzen.

  • Seite 16: Funktionsbeschreibung

    PROOF T6 XL Funktionsbeschreibung Spülautomatik: DIP Schalter 1 2 3 4 5 6 Dient zum Auslösen einer automatischen Spülung beim Verlassen der Toilette. Dip Schalter 1 ON = Spülautomatik aktiviert (voreingestellt). Dip Schalter 1 OFF = Spülautomatik deaktiviert. 30-70 cm 30 - 70 cm gr.
  • Seite 17 PROOF T6 XL Funktionsbeschreibung Reinigungsstopp: DIP Schalter 2 2 3 4 5 6 Dient zum Deaktivieren der WC-Steuerung beim Reinigen. Stellung „ON“ = Reinigungsstopp-Funktion aktiviert (voreingestellt). Stellung „OFF“= Reinigungsstopp-Funktion deaktiviert. Reinigungsstopp aktivieren: Heranführen des Magnetstiftes an die rechte Hälfte des Infrarot-Sensorfensters.
  • Seite 18 PROOF T6 XL Funktionsbeschreibung Spülmenge: kleine Spülmenge DIP Schalter 3 - große Spülmenge: Spülmengen-Regler Die 2-Mengen-Spültechnik von WimTec PROOF T6 XL bietet die Möglichkeit zum Auslösen einer großen und einer kleinen Spülmenge. Kleine Spülmenge Die kleine Spülmenge wird mit dem DIP-Schalter 3 definiert.
  • Seite 19 PROOF T6 XL Funktionsbeschreibung Freispül-Automatik: DIP Schalter 4 2 3 4 5 6 Die Freispül-Automatik dient dazu, um bei längerer Nichtbenutzung den Sifon durchzuspülen und Wasser für den Geruchsverschluss nachzufüllen. Dip Schalter 4 ON = Freispül-Automatik aktiviert. Dip Schalter 4 OFF = Freispül-Automatik deaktiviert (voreingestellt).

  • Seite 20: Berührungslose Auslösung

    PROOF T6 XL Funktionsbeschreibung Berührungslose Auslösung: DIP Schalter 5 2 3 4 5 6 Dient zum berührungslosen Auslösen der großen Spülmenge über den Infrarot-Sensor. Empfehlung: Diese Funktion kann zur Hygienesteigerung zusätzlich bei deaktivierter Spülautomatik (Dip Schalter 1 = OFF) aktiviert werden.

  • Seite 21: Zwischenspülung

    DIP Schalter 6 2 3 4 5 6 Speziell für die Anwendung in barrierefreien Einsatzbereichen verfügt die WimTec PROOF T6 XL über die Möglichkeit während der Benutzung alle 10 min eine automatische Zwischenspülung durchzuführen. Dip Schalter 6 ON = Zwischenspülung aktiviert.

  • Seite 22: Beschreibung Der Led-Signale

    Infrarotsensor mit Kontroll-LED Beschreibung der LED-Signale: Blinkcode Bedeutung Motorheber öffnet Motorheber schließt Motorheber öffnet (bei Einstellungen mittels WimTec REMOTE) Motorheber schließt (bei Einstellungen mittels WimTec REMOTE) alle 4 s Batterie wechseln! Niedriger Batterieladestand, keine Funktion alle 4 s Freispülung aktiv...
  • Seite 23 PROOF T6 XL Fehleranalyse Störung Ursache Behebung Keine Spülung LED blinkt 1 x alle 4 s Batterie tauschen Batterie ist leer Batterie falsch eingelegt Polarität der Batterie überprüfen Wasserzuleitung/Armaturenabsperrung kein Wasser überprüfen/öffnen Verbindung zwischen Motor und Steckverbindung Elektronik überprüfen Überprüfen ob Motorheber korrekt eingehängt...

  • Seite 24: Wartung, Service

    PROOF T6 XL Wartung | Service Allgemein gültige Arbeitsschritte für Wartung/Service Frontplatte entfernen. Dazu Die Platte abnehmen. einen Schraubendreher in die Ausnehmung an der Unterseite einschieben und abheben. Elektronikplatte tauschen Fixierschrauben der Elektronik- Motorheber und ggf. Verbindung Steckverbindungen bei neuem platte lösen.
  • Seite 25 PROOF T6 XL Wartung | Service Motorheber tauschen Motorheber und ggf. Verbindung Bolzenschnellverschluss durch Fixierschrauben der Elektronik- zu externen Taster vom Elektro- drehen lösen und herausziehen. platte lösen. nikmodul abstecken. Abdeckplatte entnehmen. Lagerbock demontieren Neuen Lagerbock in die Aufnahme einschieben und (Demontage in umgekehrter weitere Montage durchführen...
  • Seite 26 PROOF T6 XL Wartung | Service Batterien tauschen Die leeren Batterien aus den Die neuen Batterien in die Platte wieder aufsetzten. Batteriefächern nehmen und Batteriefächer einsetzen ordnungsgemäß entsorgen. (+/- Polarität beachten).

  • Seite 27: Ersatzteile

    Art.Nr. Lagerbock mit integriertem Motorheber 116 342 Adapterplatte 124 705 Elektronikplatte 6 V 123 432 Frontplatte WimTec PROOF T6 XL Edelstahl 123 753 Frontplatte WimTec PROOF T6 XL Weiß/Chrom 129 083 6 V Lithium Batterie (2 Stk. benötigt) 230 741...
  • Seite 28 Entsorgungsinformationen finden Sie unter: www.wimtec.com/umweltschutz WimTec Sanitärprodukte GmbH p: A - 3325 Ferschnitz, Freidegg 50, AUSTRIA t: +43 7473 5000 f: +43 (0) 7473 5000 - 500 m: verkauf@wimtec.com i: www.wimtec.com...
