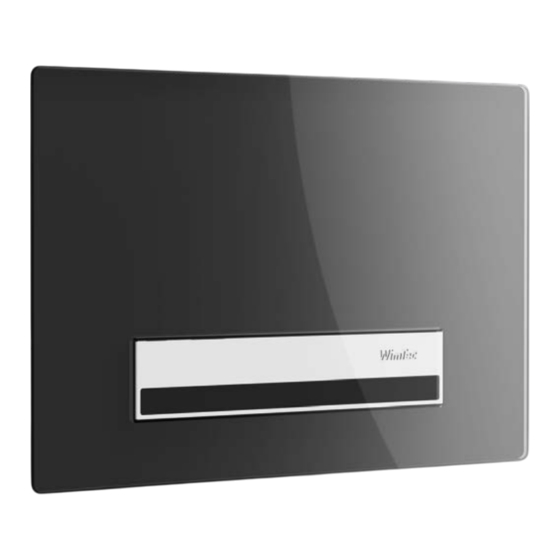

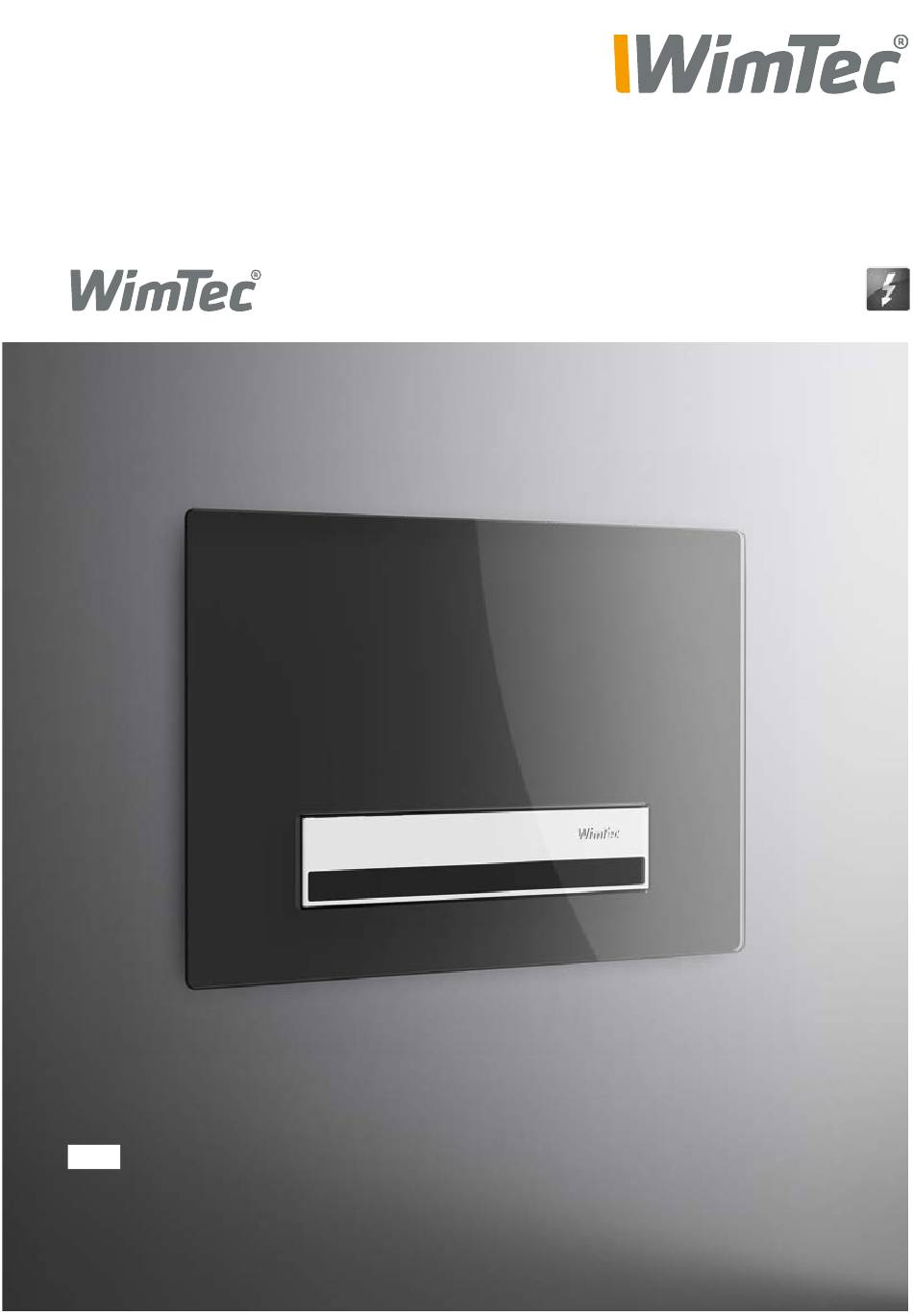

- Seite 1 OCEAN T4 Montage- und Bedienungsanleitung...
- Seite 2 Reinigungs- oder Desinfektionsmittel verwenden nur mit weichem Schwamm oder Tuch behandeln nicht mit direktem Wasserstrahl, Hochdruckreiniger oder Dampfstrahlgeräten reinigen Diese Anleitung ist gültig für folgende Produkte: WimTec OCEAN T4 - SLK 12 V Glas Weiß Art.Nr. 136 890 Glas Schwarz Art.Nr. 136 906 WimTec OCEAN T4 - UP320 12 V Glas Weiß...
- Seite 3 OCEAN T4 Inhaltsverzeichnis Seite ................4 Technische Daten ....................5 Maße ..................6 Legende ............7 Einstellung der Funktionen ................8 Montagebeispiel ..............9 Barrierefreie Anwendung Anschluss Funkauslöseset oder externen Taster .....9 .................. 10 BUS-System ..................11 Montage ............... 17 Funktionsbeschreibung Manuelle Spülung ............17 Berührungslose Spülung ..........17 Automatische Spülung ............
- Seite 4 OCEAN T4 Technische Daten Betriebsspannung: WimTec Netzteil 230 V 50 Hz / 12 V= Art.Nr. 117 899 - für eine Steuerung Art.Nr. 113 792 - für bis zu 5 Steuerungen Leistungsaufnahme: max. 3,5 W Freispül-Automatik: aktivierbar, Spülintervall: 3 h bis 48 h nach letzter Nutzung, Spüldauer: 1 große Spülmenge...
- Seite 5 8 20° max.17 Spannungsversorgung: 2 x 1,5 mm max. 50 m Gesamt-Kabellänge. Achtung: Netzteil nicht im Spülkasten oder eventuellen Schutzbereichen anbringen. Leitung für WimTec Bus-System: 2 x 1,5 mm , LIYCY, YSLCY-OZ oder ähnliche Kabel, max. 1000 m Gesamt-Kabellänge.
- Seite 6 OCEAN T4 Legende 1 2 3 4 5 6 Spültaste Infrarot-Sensor mit Kontroll-LED Elektronikmodul: 1 2 3 4 5 6 Ocean/Proof T4 2 3 4 5 6 Adress-Potentiometer Anschlusskabel Motorheber Bus-Anschluss für schaltbare Intervall-Regler Sonderfunktionen Verzögerungszeit-Regler Anschluss 12 V Spannungsversorgung...
- Seite 7 OCEAN T4 Einstellung der Funktionen Einstellregler: Intervall-Regler Verzögerungszeit-Regler Reichweiten-Regler für die automatische Spülung für den Ansprechbereich, für die Freispül-Automatik, 24 h voreingestellt beim Wegtreten 2 s voreinge- 70 cm voreingestellt (3 h bis 48 h einstellbar). stellt (2 bis 10 s einstellbar).
- Seite 8 Verkabelung für Taster (optional, (2 x 0,5 - 1,5 mm / max. 50 m) min. 2 x 0,5 mm WimTec UP Netzteil - einfach (Art.Nr. 117 899) Taster (optional) Darf nicht im Spülkasten verbaut werden! 230 V / 50 Hz...
- Seite 9 1 2 3 4 5 6 1 2 3 4 5 6 Speziell für barrierefreie Anwendungen besteht die Möglich- keit zum Anschluss eines WimTec Funktasters zur Montage auf einem Stütz- Klappgriff oder eines externen Tasters für eine Fernauslösung der großen Spülmenge.
- Seite 10 OCEAN T4 Bus-System Armaturen-Adressierung: Schlüssel- WimTec CONTROL Armaturen Adress- schalter (max. 10 möglich) Potentiometer Achtung: Es können pro Adresse (0-9) max. 10 Armaturen zugewiesen werden. Daraus ergibt sich, dass max. 100 Armaturen über C1: zB Funktion Reinigungsstopp C2: zB Funktion Zwangsspülung den Bus angesprochen werden können!
- Seite 11 OCEAN T4 Montage - WimTec SLK ACHTUNG! Folgende Schritte unbe- dingt in beschriebener Reihenfolge ausführen! Verriegelung des Lagerbocks nach hinten drücken. Lagerbock nach oben herausschieben. Lagerbock mit integriertem Motorheber in die Aufnahme einschieben. Hebel des Motorhebers in den Zugbügel der großen Menge des Ablaufventils einführen und den Lagerbock in der Auf-...
- Seite 12 OCEAN T4 Montage - WimTec SLK ACHTUNG! Folgende Schritte unbe- dingt in beschriebener Reihenfolge ausführen! Bolzenschnellverschluss fixieren. Abdeckplatte in den Spülkasten einsetzen und Kabel des Motorhebers durch die obere Öffnung durchführen. Montagerahmen mittels Fixierschrauben (im Lieferumfang enthalten) befestigen. Das Kabel des Motorhebers durch die mittlere obere Öffnung des Montagerahmen führen.
- Seite 13 OCEAN T4 Montage - WimTec SLK ACHTUNG! Folgende Schritte unbe- dingt in beschriebener Reihenfolge ausführen! Versorgungskabel an der Klemmleiste anschließen (+/- Polarität beachten). Falls notwendig Einstellungen auf die örtlichen Gegeben- heiten anpassen (siehe Seite 7). Gewünschte Funktionen mittels DIP-Schalter einstellen (siehe Seite 7).
- Seite 14 OCEAN T4 Montage - Geberit UP320 ACHTUNG! Folgende Schritte unbe- dingt in beschriebener Reihenfolge ausführen! Verriegelung des Lagerbocks nach hinten drücken. Lagerbock nach oben herausschieben. Lagerbock mit integriertem Motorheber in die Aufnahme einschieben. Hebel des Motorhebers in den Zugbügel der großen Menge des Ablaufventils einführen und den Lagerbock in der Auf-...
- Seite 15 OCEAN T4 Montage - Geberit UP320 ACHTUNG! Folgende Schritte unbe- dingt in beschriebener Reihenfolge ausführen! Bolzenschnellverschluss je nach Einbausituation in die dafür vorgesehene Halterung einschieben (Abstand Bolzen zu Vorderkante Fliese ca. 2,5 cm). Bolzenschnellverschluss fixieren. Montagerahmen mittels Fixierschrauben (im Lieferumfang enthalten) befestigen.
- Seite 16 OCEAN T4 Montage - Geberit UP320 ACHTUNG! Folgende Schritte unbe- dingt in beschriebener Reihenfolge ausführen! Falls notwendig Einstellungen für Freispül-Automatik, Verzögerungszeit und max. Reichweite vornehmen siehe Seite 7). Gewünschte Funktionen mittels DIP-Schalter einstellen (siehe Seite 7). Frontplatte schräg von unten ansetzen, an den Montage- rahmen anlegen und mit leichtem Druck nach oben drü-...
- Seite 17 OCEAN T4 Funktionsbeschreibung Manuelle Spülung: Durch Drücken der Einmengen-Spültaste wird die große Spülmenge mechanisch ausgelöst und durch einen Sensor erfasst. Die Spülmenge ist am Spülkasten Ablaufventil einstellbar. Hinweis: Mechanische Spülauslösung auch bei Stromausfall. Berührungslose Spülung: DIP Schalter 5 2 3 4 5 6 Berührungslose Auslösung aktiviert.
- Seite 18 OCEAN T4 Funktionsbeschreibung Automatische Spülung: DIP Schalter 1 2 3 4 5 6 Sorgt bei einer ausbleibender Spülauslösung durch den Benutzer für Sauberkeit und Hygiene am WC. Automatische Spülung aktiviert (voreingestellt). Stellung „ON“ = Automatische Spülung deaktiviert. Stellung „OFF“ = Benutzererkennung nach einer Verweilzeit von min.
- Seite 19 OCEAN T4 Funktionsbeschreibung Reinigungsstopp: Dient zum Deaktivieren der der automatischen Spülung der WC-Steuerung beim Reinigen. Reinigungsstopp aktivieren: Heranführen des Magnetstiftes an den mittleren Bereich des Infrarot-Sensorfensters. Nach 5-maligem Blinken der Kontroll-LED ist der Reinigungsstopp für 3 min aktiviert. Während des Reinigungsstopps blinkt die Kontroll-LED 2-mal alle 3 s (gelb).
- Seite 20 OCEAN T4 Funktionsbeschreibung Freispül-Automatik: DIP Schalter 4 2 3 4 5 6 Die Freispül-Automatik dient dazu, um bei längerer Nichtbenutzung den Sifon durchzuspülen und Wasser für den Geruchsverschluss nachzufüllen. Freispül-Automatik aktiviert. Stellung „ON“ = Freispül-Automatik deaktiviert (voreingestellt). Stellung „OFF“ =...
- Seite 21 OCEAN T4 Beschreibung der LED-Signale Infrarotsensor mit Kontroll-LED Beschreibung der LED-Signale: Blinkcode Bedeutung Motorheber öffnet Motorheber schließt alle 3 s Reinigungsstopp aktiv alle 4 s Freispülung aktiv...
- Seite 22 OCEAN T4 Fehleranalyse Störung Ursache Behebung Keine Spülung Wasserzuleitung/Armaturenabsperrung kein Wasser überprüfen/öffnen Verbindung zwischen Motor und Steckverbindung Elektronik überprüfen Überprüfen ob Motorheber korrekt eingehängt Motorheber ist (SLK: siehe Seite 11 / UP 320: siehe Seite 14) Eingestellte Reichweite und keine automatische Spülung...
- Seite 23 OCEAN T4 Wartung | Service Allgemein gültige Arbeitsschritte für Wartung/Service Sicherungsschraube (Inbus Die Frontplatte nach oben Danach nach vorne kippen SW 2) an der Unterseite lösen. drücken. und nach unten abnehmen.
- Seite 24 OCEAN T4 Wartung | Service Motorheber tauschen bei WimTec SLK Abdeckplatte entnehmen. Steckverbindung zwischen Fixierschrauben des Montage- Elektronikmodul und Motor- rahmen lösen. heber trennen. Neuen Lagerbock in die Lagerbock durch nach oben Aufnahme einschieben und heben aus der Aufnahme weitere Montage durchführen lösen und herausziehen...
- Seite 25 OCEAN T4 Wartung | Service Motorheber tauschen bei Geberit UP320 Abdeckplatte entnehmen. Steckverbindung zwischen Fixierschrauben des Montage- Elektronikmodul und Motor- rahmen lösen. heber trennen. Verriegelung des Lagerbocks Neuen Lagerbock in die nach hinten drücken und Aufnahme einschieben und danach nach oben heraus- weitere Montage durchführen...
- Seite 26 OCEAN T4 Wartung | Service Elektronik tauschen Steckverbindung zwischen Die drei Sicherungsschrauben für die Halterungen der Spültaste und Elektronikmodul und Motor- des Sensors lösen und entnehmen. Danach die beiden Sicherungs- heber trennen. klammern aus ihrer Verankerung lösen. Die Spültaste anheben und nach...
- Seite 27 Glas Schwarz 138 306 diverse Kleinteile (Befestigungs- schrauben, Halter, Feder) 138 221 Drückerbolzen UP320, weiß 138 542 Drückerbolzen SLK, grün 231 908 WimTec FIX WC Montageelement mit Spülkasten WimTec SLK 102 918 mit Spülkasten WimTec SLK mit 103 076 Geruchsabsaugung...
- Seite 28 Entsorgungsinformationen finden Sie unter: www.wimtec.com/umweltschutz WimTec Sanitärprodukte GmbH p: Freidegg 50, 3325 Ferschnitz, AUSTRIA t: +43 7473 5000 f: DW - 500 e: office@wimtec.com i: www.wimtec.com...
