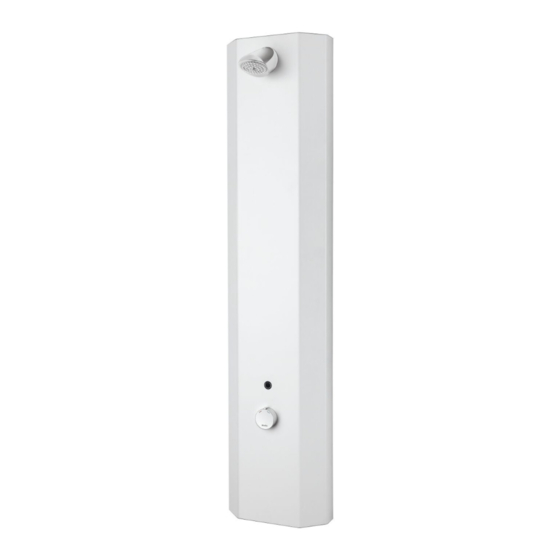

WimTec PROOF P6 Montage- Und Bedienungsanleitung
Hyplus
Vorschau ausblenden
Andere Handbücher für PROOF P6:
- Montage- und bedienungsanleitung (37 Seiten) ,
- Montage- und bedienungsanleitung (28 Seiten) ,
- Montage- und bedienungsanleitung (37 Seiten)
Verwandte Anleitungen für WimTec PROOF P6
Inhaltszusammenfassung für WimTec PROOF P6
- Seite 1 PROOF P6 | P6 HB HyPlus Montage- und Bedienungsanleitung Montage- und Bedienungsanleitung...
-
Seite 2: Allgemeine Hinweise
Desinfektion Art.Nr. 125 122 HyPlus Lieferumfang: Aufputz-Edelstahlpaneel mit integrierter Es gelten die „Allgemeinen Elektronik, Thermostat mit Heißwassersperre, Installationsbedingungen“ Handbrause oder vandalensicherer Duschkopf, unter www.wimtec.com. Magnetventil und Befestigungsmaterial, ohne UP-Netzteil. WimTec PROOF P6 | PROOF P6 HB - Duschpaneel HyPlus... -
Seite 3: Inhaltsverzeichnis
Thermische Desinfektion ............15 Funktionsbeschreibung ............16 Verbrühschutz ................16 Abschalt-Automatik ..............17 Warmlauf .................18 Intelligente Freispül-Automatik ..........19 Spülstoppzeit ................20 Nachlaufzeit ................20 Visualisierung der Mindestspüldauer ........21 LED Signale ................22 Ersatzteile ................23 WimTec PROOF P6 | PROOF P6 HB - Duschpaneel HyPlus... -
Seite 4: Technische Daten
PROOF P6 | PROOF P6 HB - HyPlus Technische Daten WimTec PROOF P6 - 12 V Betriebsspannung: WimTec UP Netzteil 230 V 50 Hz / 12 V= Leistungsaufnahme: max. 3 W Produktausführung: HyPlus Spülstoppzeit: 1 min oder 10 min einstellbar Freispül-Automatik:... -
Seite 5: Abmessungen
Spannungsversorgung: 2 x 0,5 - 1,5 mm max. 100 m Gesamt-Kabellänge Achtung: Netzteil nicht im Paneel oder eventuellen Schutzbereichen anbringen. Leitung für WimTec Bus-System: 2 x 0,2 - 1,5 mm YSLCY-OZ, max. 100 m Gesamt-Kabellänge. Passend auf bestehende Zweipunktanschlüsse (Standardmaß 153). -
Seite 6: Legende
Anschluss Magnetventil Bus-Anschluss für schaltbare Kontroll-LED für die für thermische Desinfektion Sonderfunktionen Benutzererkennung und ON-/OFF-Taster zum Status LED Anschluss 12 V Ein-/Ausschalten des Spannungsversorgung Intervall-Regler Duschpaneels Infrarotsensor mit Zeit-Regler Kontroll-LED WimTec PROOF P6 | PROOF P6 HB - Duschpaneel HyPlus... -
Seite 7: Funktionseinstellung
Intelligente Freispül-Automatik Seite 19 Spülstoppzeit (ON = 10 min / = 1 min) Seite 20 Nachlaufzeit (ON = 5 s / = 2 s) Seite 20 Funktion bereits werksseitig voreingestellt. WimTec PROOF P6 | PROOF P6 HB - Duschpaneel HyPlus... -
Seite 8: Montage
Stockschraube zur Befestigung des Paneels eindrehen. Beigepackte Vorabsperrungen am Wandanschlussgewinde aufdichten und in die vorhandene Wandscheibe einschrau- ben, anschließend Vorabsperrungen schließen. Beigefügte Rückflussverhinderer mit eingelegtem Korbfilter auf die Vorabsperrungen schrauben (auf eingelegte Dich- tung achten!). WimTec PROOF P6 | PROOF P6 HB - Duschpaneel HyPlus... - Seite 9 Magnetventils erfolgt). Gewünschte Funktionseinstellungen (siehe Seite 7) und Bus-Konfi guration (siehe Seite 12) am Elektronikmodul an der Paneel-Innenseite vornehmen (kann bei Bedarf entnommen werden). Duschpaneel in die vordere Bügellasche einhängen. WimTec PROOF P6 | PROOF P6 HB - Duschpaneel HyPlus...
- Seite 10 Wasserzuleitung anschließen. Vorabsperrungen öffnen. Duschpaneel in die hintere Bügellasche einhängen. Unteren Sicherungsdeckel nach entfernen der vier Schrauben abnehmen. Duschpaneel von unten mit Beilagscheibe und Flügelmutter an der Stockschraube sichern. WimTec PROOF P6 | PROOF P6 HB - Duschpaneel HyPlus...
- Seite 11 Folgende Schritte unbe- dingt in beschriebener Reihenfolge ausführen! Sicherungsdeckel wieder befestigen. 18. Nur für PROOF P6 HB (Art.Nr. 125 108, 125 122) Brauseschlauch mit beigelegter Dichtung anschließen. Hauptwasserleitung öffnen. Funktionstest durchführen. WimTec PROOF P6 | PROOF P6 HB - Duschpaneel HyPlus...
-
Seite 12: Bus-System
1 2 3 4 5 6 1 2 3 4 5 6 Schaltkontakt 1 Schaltkontakt 2 12 V= 12 V= 12 V= 12 V= max. 1 m Gesamt-Kabellänge max. 100 m Gesamt-Kabellänge WimTec PROOF P6 | PROOF P6 HB - Duschpaneel HyPlus... -
Seite 13: Bedienung
Nach Ablauf der eingestellten des ON/OFF-Tasters wird Nach dem Verlassen des Spülstoppzeit (siehe Seite 20) der Wasserfl uss gestoppt. Ansprechbereichs schaltet schaltet die Dusche ab. die Dusche automatisch ab. 30 - 70 cm WimTec PROOF P6 | PROOF P6 HB - Duschpaneel HyPlus... -
Seite 14: Reinigungsstopp
Manuell: Zum vorzeitigen Beenden den Magnetstift erneut an das Reinigungsstopp-Icon heranführen. 5 min | Nach 3-maligem Blinken ist der Reinigungsstopp beendet und die Armatur befi ndet sich wieder im Normalbetrieb. WimTec PROOF P6 | PROOF P6 HB - Duschpaneel HyPlus... -
Seite 15: Thermische Desinfektion
Heranführen des Magnetstiftes an das seitliche Icon für die thermische Desinfektion und Verweilen. Nach 3-maligem Blinken der Kontroll-LED wird die Heißwasserspülung abgebrochen. Nach Abbruch der thermischen Desinfektion wird 10 s Mischwasser gespült. WimTec PROOF P6 | PROOF P6 HB - Duschpaneel HyPlus... -
Seite 16: Funktionsbeschreibung
Der Wasserfl uss wird sofort gestoppt, wenn sich ein Benutzer dem Duschpaneel annähert. Neustart: Die thermische Desinfektion wird automatisch neu gestartet, wenn sich nach dem Spülabbruch für 2 min kein Benutzer im Ansprechbereich befi ndet. nach 2 min WimTec PROOF P6 | PROOF P6 HB - Duschpaneel HyPlus... -
Seite 17: Abschalt-Automatik
Wenn der Benutzer bei aktivierter Abschalt-Automatik unabsichtlich den Ansprechbereich beim Duschen verlässt, 30 - 70 cm wird empfohlen die verlängerte Nachlaufzeit von 5 s zu aktivieren (DIP 6 = ON). WimTec PROOF P6 | PROOF P6 HB - Duschpaneel HyPlus... -
Seite 18: Warmlauf
Warmlauf-Funktion, wird der Wasserfl uss gestartet und für 30 s aufrechterhalten. Hinweis: Tritt während dieser 30 s der Benutzer für mindestens 5 s in den Ansprechbereich geht die Dusche wieder in den Normalbetrieb über. WimTec PROOF P6 | PROOF P6 HB - Duschpaneel HyPlus... -
Seite 19: Intelligente Freispül-Automatik
Intelligente Freispül-Automatik Wird die Armatur im eingestellten Intervall nicht zumindest für die eingestellte Spüldauer benützt, wird eine automatische Spülung für die verbleibende Dauer ausgelöst. Andernfalls wird keine automatische Spülung durchgeführt. WimTec PROOF P6 | PROOF P6 HB - Duschpaneel HyPlus... -
Seite 20: Spülstoppzeit
Es kann zwischen 2 vordefi nierten Nachlaufzeiten (5 s bzw. 2 s) gewählt werden (nur bei aktivierter Abschalt-Automatik DIP 2 = ON, siehe Seite 17). Stellung „ON“ = Nachlaufzeit beträgt 5 s. Stellung „OFF“ = Nachlaufzeit beträgt 2 s (voreingestellt). WimTec PROOF P6 | PROOF P6 HB - Duschpaneel HyPlus... -
Seite 21: Visualisierung Der Mindestspüldauer
Betrieb. Erst nach der Visualisierung geht das Dusch- paneel wieder in den Normal-Betrieb über. Durch Ändern der Stellung des DIP-Schalter 4 auf „OFF“ wird die Freispül-Automatik deaktiviert und die Visualisierung der eingestellten Mindest- spüldauer abgebrochen. WimTec PROOF P6 | PROOF P6 HB - Duschpaneel HyPlus... -
Seite 22: Led Signale
N mal kurzes Blinken Blinkcode Bedeutung Während der Heißwasserphase, wenn die thermische alle 2 s Desinfektion über den Magnetschalter ausgelöst wurde. Während des Reinigungsstopps, wenn dieser alle 3 s überden Magnetstift ausgelöst wurde. WimTec PROOF P6 | PROOF P6 HB - Duschpaneel HyPlus... -
Seite 23: Ersatzteile
5-fach 113 792 HyPlus 12 V 125 887 Batteriemodul, inkl. 6 V Batterie 230 987 HyPlus TD 12 V 125 900 6 V Lithium Batterie 230 741 Magnetstift 124 385 WimTec PROOF P6 | PROOF P6 HB - Duschpaneel HyPlus... - Seite 24 WimTec Sanitärprodukte GmbH p: A - 3325 Ferschnitz, Freidegg 50, AUSTRIA t: +43 (0) 7473 5000 f: +43 (0) 7473 5000 - 500 m: verkauf@wimtec.com i: www.wimtec.com...
