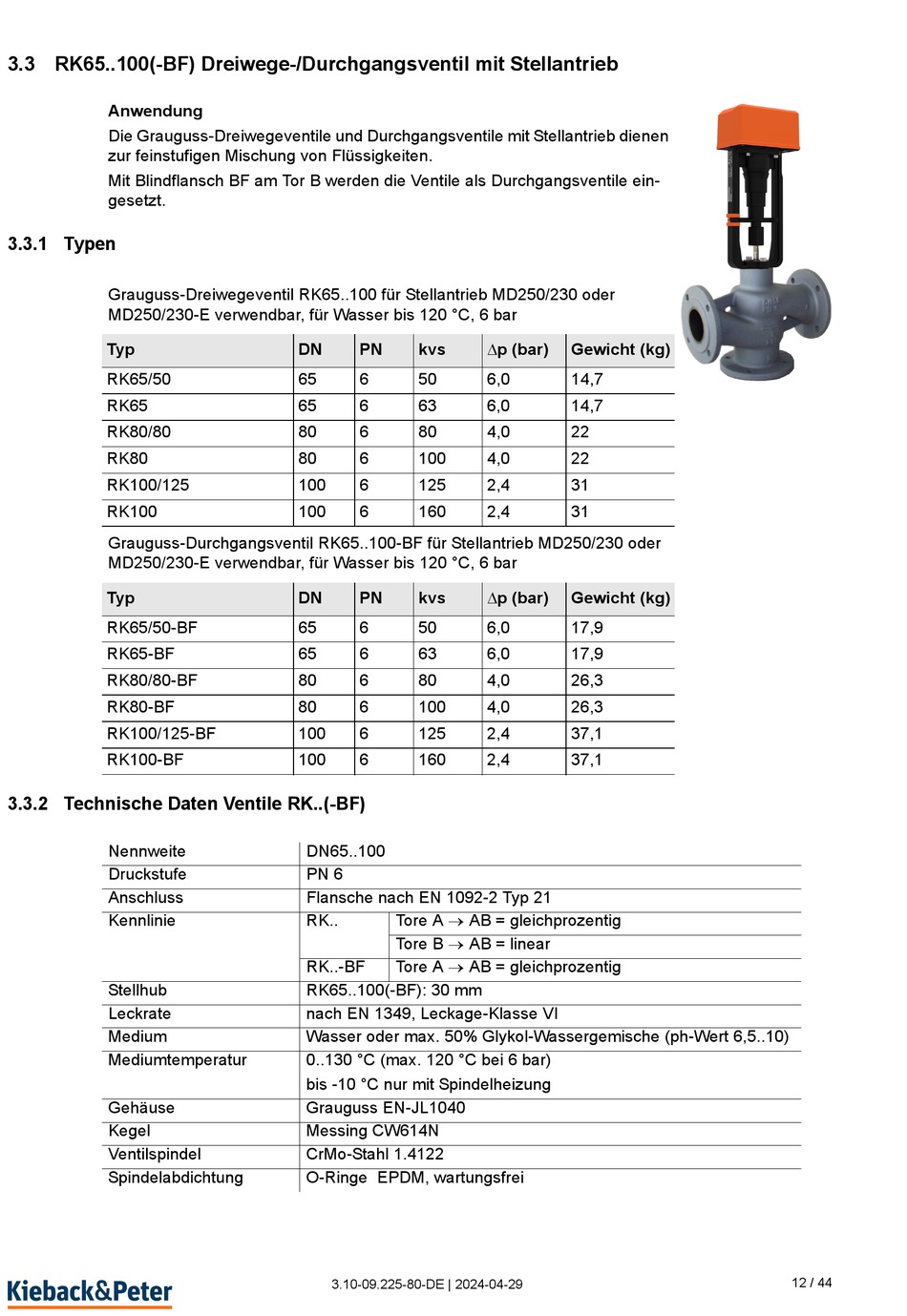

3.3 RK65..100(-BF) Dreiwege-/Durchgangsventil mit Stellantrieb
Anwendung
Die Grauguss-Dreiwegeventile und Durchgangsventile mit Stellantrieb dienen
zur feinstufigen Mischung von Flüssigkeiten.
Mit Blindflansch BF am Tor B werden die Ventile als Durchgangsventile ein-
gesetzt.
3.3.1 Typen
Grauguss-Dreiwegeventil RK65..100 für Stellantrieb MD250/230 oder
MD250/230-E verwendbar, für Wasser bis 120 °C, 6 bar
Typ
RK65/50
RK65
RK80/80
RK80
RK100/125
RK100
Grauguss-Durchgangsventil RK65..100-BF für Stellantrieb MD250/230 oder
MD250/230-E verwendbar, für Wasser bis 120 °C, 6 bar
Typ
RK65/50-BF
RK65-BF
RK80/80-BF
RK80-BF
RK100/125-BF
RK100-BF
3.3.2 Technische Daten Ventile RK..(-BF)
Nennweite
Druckstufe
Anschluss
Kennlinie
Stellhub
Leckrate
Medium
Mediumtemperatur
Gehäuse
Kegel
Ventilspindel
Spindelabdichtung
DN
PN
kvs
65
6
50
65
6
63
80
6
80
80
6
100
100
6
125
100
6
160
DN
PN
kvs
65
6
50
65
6
63
80
6
80
80
6
100
100
6
125
100
6
160
DN65..100
PN 6
Flansche nach EN 1092-2 Typ 21
Tore A AB = gleichprozentig
RK..
Tore B AB = linear
Tore A AB = gleichprozentig
RK..-BF
RK65..100(-BF): 30 mm
nach EN 1349, Leckage-Klasse VI
Wasser oder max. 50% Glykol-Wassergemische (ph-Wert 6,5..10)
0..130 °C (max. 120 °C bei 6 bar)
bis -10 °C nur mit Spindelheizung
Grauguss EN-JL1040
Messing CW614N
CrMo-Stahl 1.4122
O-Ringe EPDM, wartungsfrei
3.10-09.225-80-DE | 2024-04-29
p (bar)
Gewicht (kg)
6,0
14,7
6,0
14,7
4,0
22
4,0
22
2,4
31
2,4
31
p (bar)
Gewicht (kg)
6,0
17,9
6,0
17,9
4,0
26,3
4,0
26,3
2,4
37,1
2,4
37,1
12 / 44
