METREL MultiServicerXD Bedienungsanleitung Seite 188

MI 3325 MultiServicerXD
Grenzwert Zulauf
Grenzwert
Spannung
Dauer
Prüfschaltung
Prüfverfahren
Schließen Sie den MD 9273 an den Prüfling an und stellen Sie den Bluetooth
27)
ein.
28)
Geben Sie die Funktion Zulaufklemme ein und warten Sie auf das aktive Bluetooth
Kommunikationssymbol.
Stellen Sie die Prüfparameter ein.
29)
30)
Stellen Sie den Y-Wertebereich
(optional könnte dies später, nach dem Test, eingestellt werden)
31)
Starten Sie den Test.
32)
Initiieren Sie ein eingestelltes Grenzwertereignis oder triggern Sie die
Prüfaufzeichnung manuell.
5) Speichern Sie die Ergebnisse (optional) nachdem der Test beendet ist und die
Ergebnisse und aufgezeichneten Grafiken werden auf dem Bildschirm angezeigt.
2)
Auswahl Grafikbereich:
Spannungsbereich [100 mV/div ... 100 V/div]
Strombereich [10 mA/div ... 200 A/div]
Einstellung des Zulaufstromgrenzwerts [Aus, 5 mA ... 90 A]
Einstellung des Spannungseinbruchsgrenzwert [Aus, 50 V ... 500 V]
Aufzeichnungsdauer [3 s, 10 s]

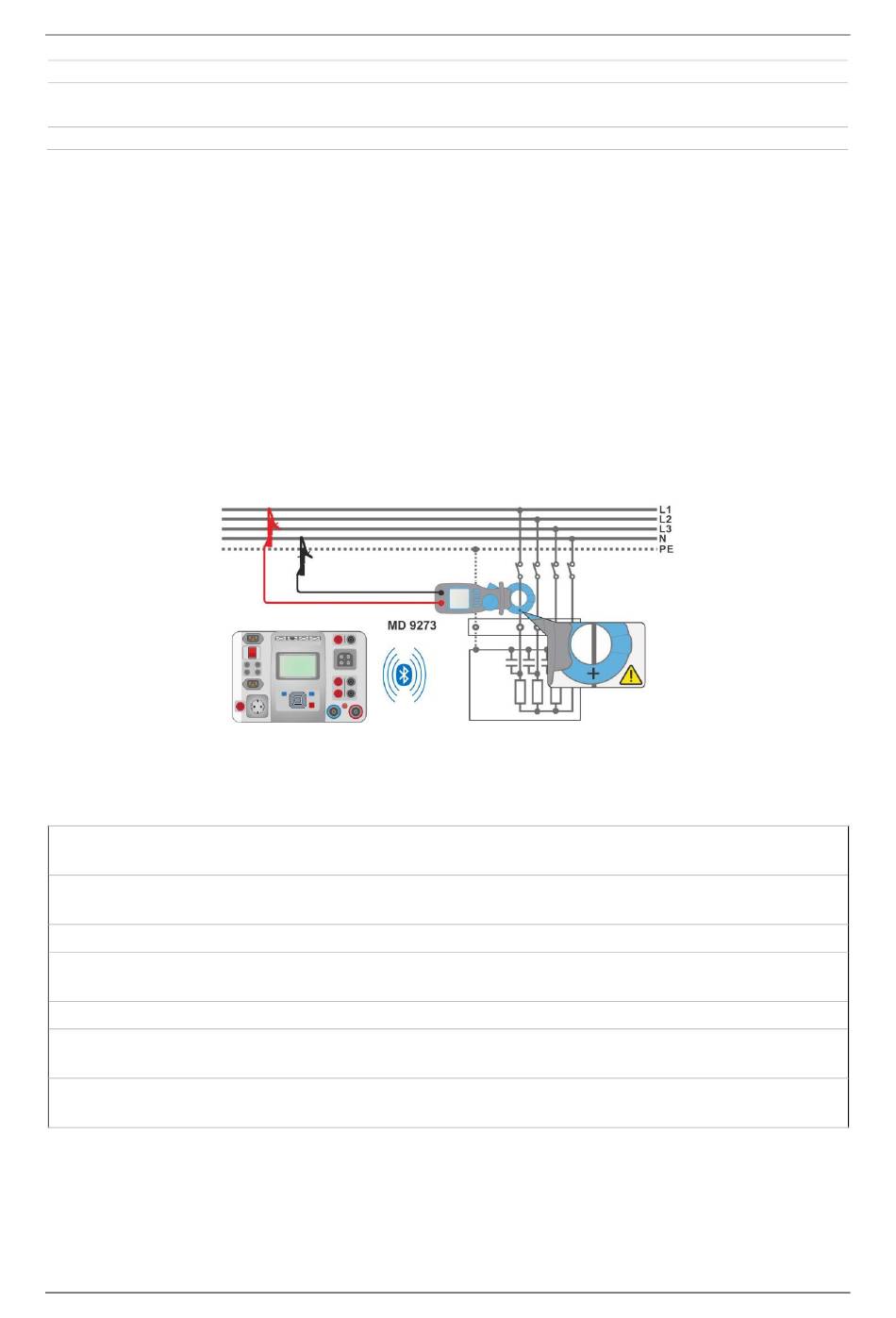

Abbildung 6.162: Anschluss Zulaufklemme
2)
der Grafik innerhalb der erwarteten Werte ein
188
Einzelprüfungen
®
-Modus
®
-
