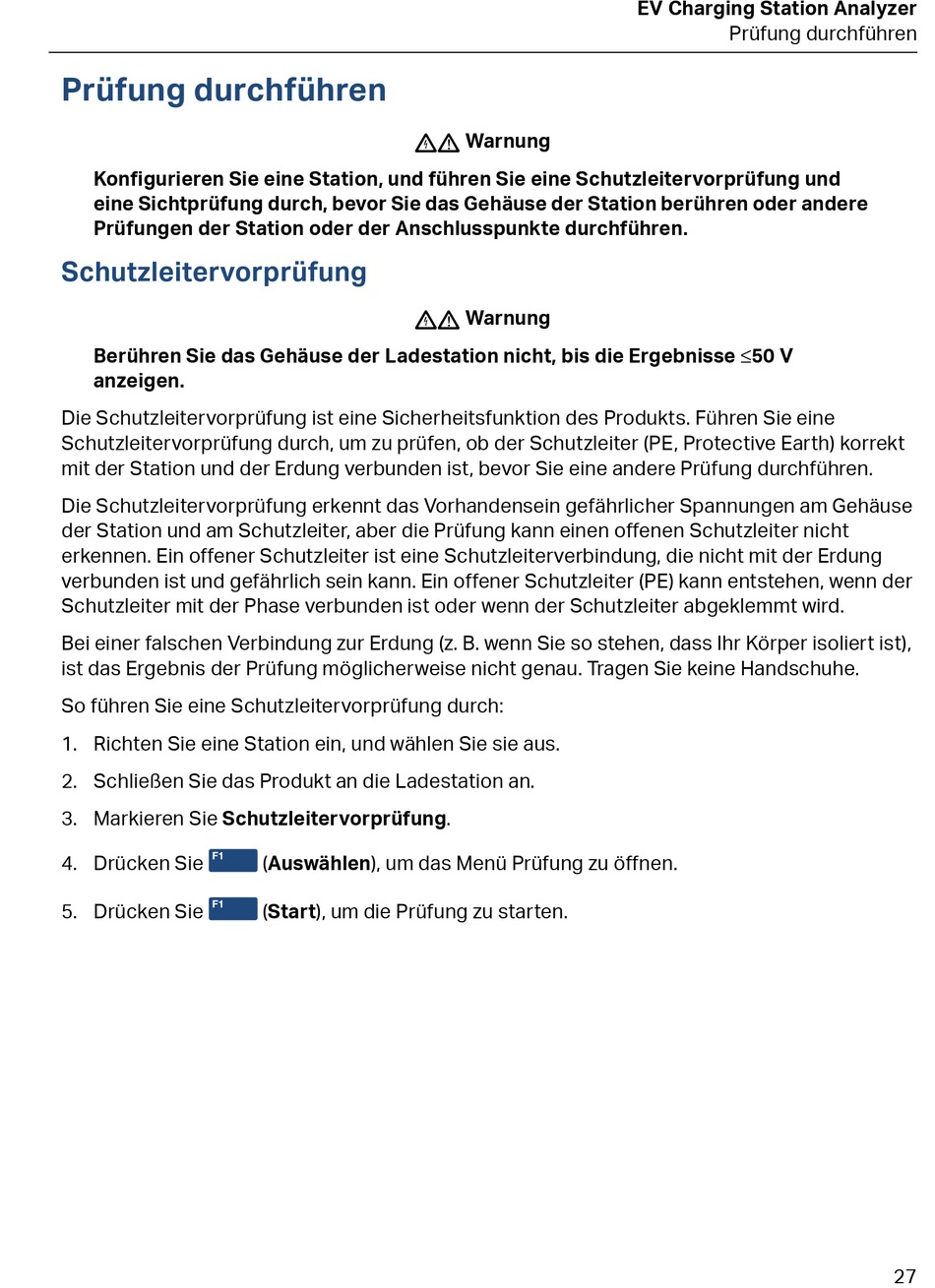

Prüfung durchführen
Konfigurieren Sie eine Station, und führen Sie eine Schutzleitervorprüfung und
eine Sichtprüfung durch, bevor Sie das Gehäuse der Station berühren oder andere
Prüfungen der Station oder der Anschlusspunkte durchführen.
Schutzleitervorprüfung
Berühren Sie das Gehäuse der Ladestation nicht, bis die Ergebnisse ≤50 V
anzeigen.
Die Schutzleitervorprüfung ist eine Sicherheitsfunktion des Produkts. Führen Sie eine
Schutzleitervorprüfung durch, um zu prüfen, ob der Schutzleiter (PE, Protective Earth) korrekt
mit der Station und der Erdung verbunden ist, bevor Sie eine andere Prüfung durchführen.
Die Schutzleitervorprüfung erkennt das Vorhandensein gefährlicher Spannungen am Gehäuse
der Station und am Schutzleiter, aber die Prüfung kann einen offenen Schutzleiter nicht
erkennen. Ein offener Schutzleiter ist eine Schutzleiterverbindung, die nicht mit der Erdung
verbunden ist und gefährlich sein kann. Ein offener Schutzleiter (PE) kann entstehen, wenn der
Schutzleiter mit der Phase verbunden ist oder wenn der Schutzleiter abgeklemmt wird.
Bei einer falschen Verbindung zur Erdung (z. B. wenn Sie so stehen, dass Ihr Körper isoliert ist),
ist das Ergebnis der Prüfung möglicherweise nicht genau. Tragen Sie keine Handschuhe.
So führen Sie eine Schutzleitervorprüfung durch:
1. Richten Sie eine Station ein, und wählen Sie sie aus.
2. Schließen Sie das Produkt an die Ladestation an.
3. Markieren Sie Schutzleitervorprüfung.
7
4. Drücken Sie
7
5. Drücken Sie
Warnung
Warnung
(Auswählen), um das Menü Prüfung zu öffnen.
(Start), um die Prüfung zu starten.
EV Charging Station Analyzer
Prüfung durchführen
27
