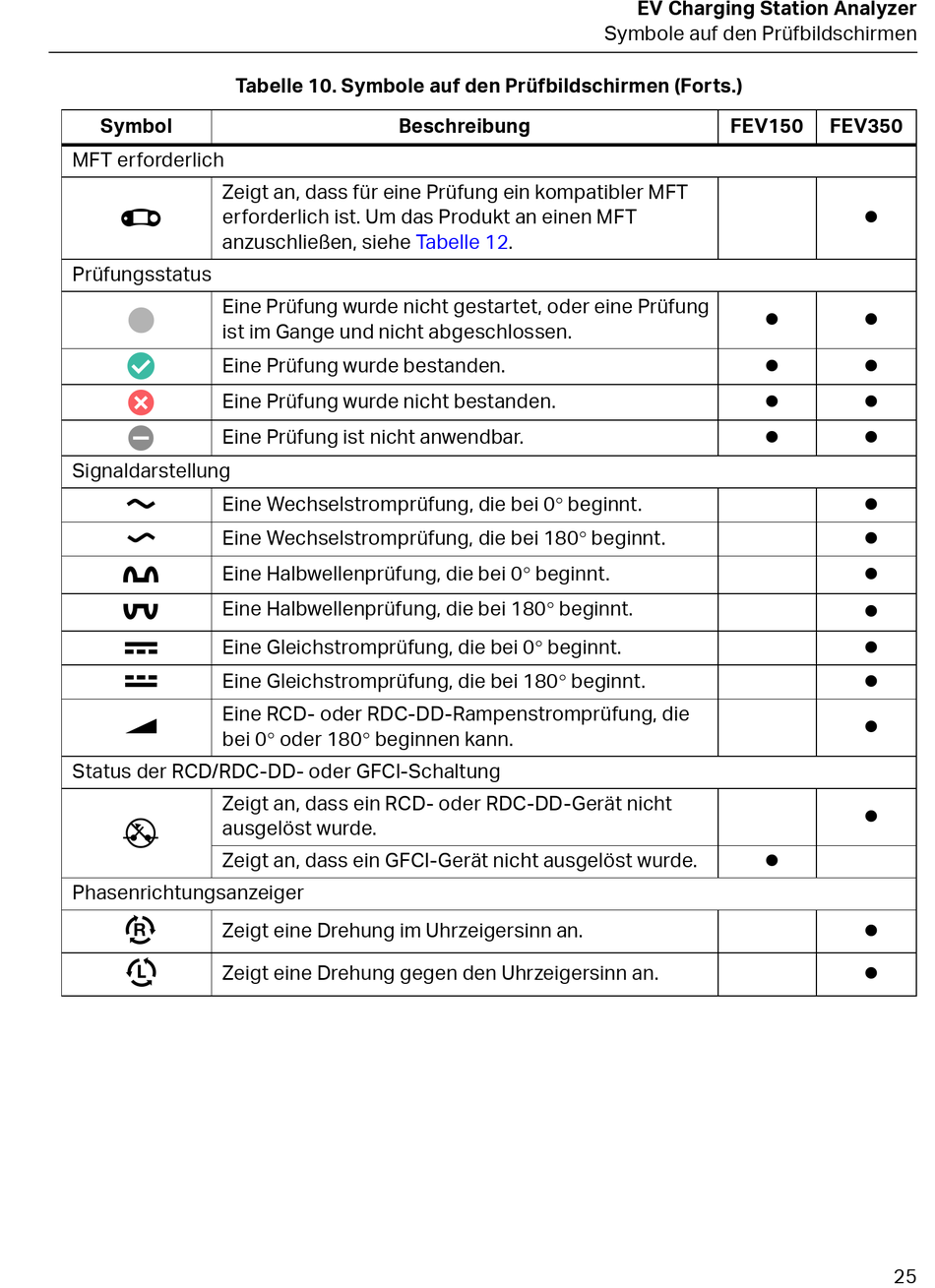

Tabelle 10. Symbole auf den Prüfbildschirmen (Forts.)
Symbol
MFT erforderlich
Zeigt an, dass für eine Prüfung ein kompatibler MFT
erforderlich ist. Um das Produkt an einen MFT
N
anzuschließen, siehe
Prüfungsstatus
Eine Prüfung wurde nicht gestartet, oder eine Prüfung
2
ist im Gange und nicht abgeschlossen.
Eine Prüfung wurde bestanden.
C
Eine Prüfung wurde nicht bestanden.
B
Eine Prüfung ist nicht anwendbar.
e
Signaldarstellung
Eine Wechselstromprüfung, die bei 0° beginnt.
E
Eine Wechselstromprüfung, die bei 180° beginnt.
D
Eine Halbwellenprüfung, die bei 0° beginnt.
L
Eine Halbwellenprüfung, die bei 180° beginnt.
F
Eine Gleichstromprüfung, die bei 0° beginnt.
R
Eine Gleichstromprüfung, die bei 180° beginnt.
S
Eine RCD- oder RDC-DD-Rampenstromprüfung, die
T
bei 0° oder 180° beginnen kann.
Status der RCD/RDC-DD- oder GFCI-Schaltung
Zeigt an, dass ein RCD- oder RDC-DD-Gerät nicht
ausgelöst wurde.
M
Zeigt an, dass ein GFCI-Gerät nicht ausgelöst wurde.
Phasenrichtungsanzeiger
3
Zeigt eine Drehung im Uhrzeigersinn an.
4
Zeigt eine Drehung gegen den Uhrzeigersinn an.
Beschreibung
Tabelle
12.
EV Charging Station Analyzer
Symbole auf den Prüfbildschirmen
FEV150
FEV350
25
