FEV150/FEV350
Bedienungshandbuch
Symbol
Prüfstromanzeige für Schutzleiterwiderstand
Zeigt an, dass eine Prüfung des
Schutzleiterwiderstands mit positivem und negativem
Prüfstrom durchgeführt wurde. Das Produkt zeigt das
1
Ergebnis der Prüfung mit dem größten
Widerstandswert an.
Anzeige für Spannungserkennung
O
Zeigt an, dass das Produkt die Phase L1 erkennt.
P
Zeigt an, dass das Produkt die Phase L2 erkennt.
Q
Zeigt an, dass das Produkt die Phase L3 erkennt.
Statusanzeige für Fahrzeugsimulation
Zeigt den Status der Fahrzeugsimulation an.
Status der Aktivität der Fahrzeugsimulation
Solange sich die Fahrzeugsimulation im Zustand B, C
oder D befindet, ziehen Sie den Stecker nicht von der
Station ab.
Wenn sich die Fahrzeugsimulation im Zustand A
befindet, können Sie den Stecker von der Station
abziehen.
Hochspannungsanzeige
WARNUNG. GEFÄHRLICHE SPANNUNG. Risiko von
j
Stromschlägen.
26

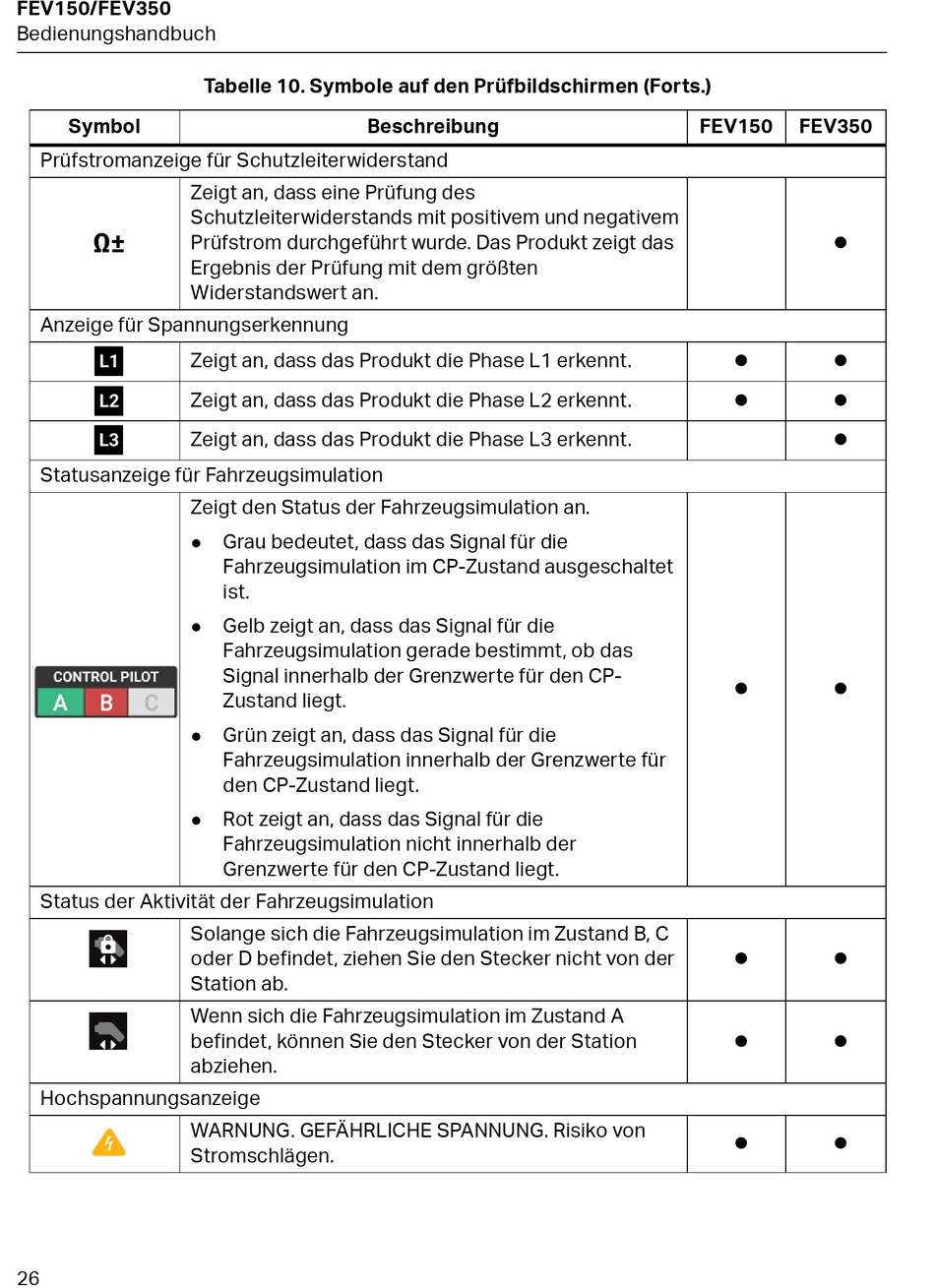

Tabelle 10. Symbole auf den Prüfbildschirmen (Forts.)
Beschreibung
Grau bedeutet, dass das Signal für die
Fahrzeugsimulation im CP-Zustand ausgeschaltet
ist.
Gelb zeigt an, dass das Signal für die
Fahrzeugsimulation gerade bestimmt, ob das
Signal innerhalb der Grenzwerte für den CP-
Zustand liegt.
Grün zeigt an, dass das Signal für die
Fahrzeugsimulation innerhalb der Grenzwerte für
den CP-Zustand liegt.
Rot zeigt an, dass das Signal für die
Fahrzeugsimulation nicht innerhalb der
Grenzwerte für den CP-Zustand liegt.
FEV150
FEV350
