Simons Voss Technologies LockNode SmartRelay 2.G2 Kurzanleitung Seite 35

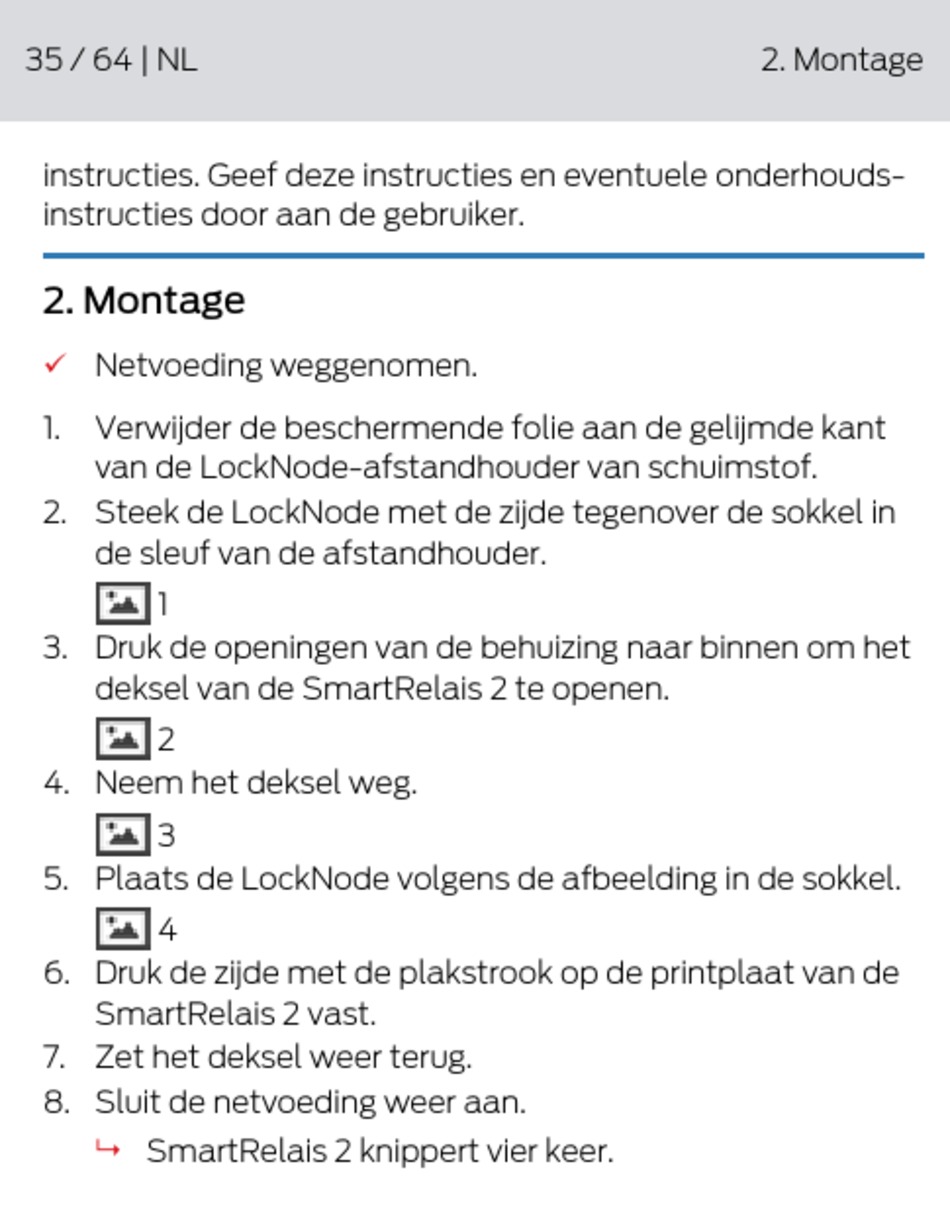

35 / 64 | NL
instructies. Geef deze instructies en eventuele onderhouds-
instructies door aan de gebruiker.
2. Montage
ü Netvoeding weggenomen.
1. Verwijder de beschermende folie aan de gelijmde kant
van de LockNode-afstandhouder van schuimstof.
2. Steek de LockNode met de zijde tegenover de sokkel in
de sleuf van de afstandhouder.
1
3. Druk de openingen van de behuizing naar binnen om het
deksel van de SmartRelais 2 te openen.
2
4. Neem het deksel weg.
3
5. Plaats de LockNode volgens de afbeelding in de sokkel.
4
6. Druk de zijde met de plakstrook op de printplaat van de
SmartRelais 2 vast.
7. Zet het deksel weer terug.
8. Sluit de netvoeding weer aan.
SmartRelais 2 knippert vier keer.
9
2. Montage
