Einbauort
Montage

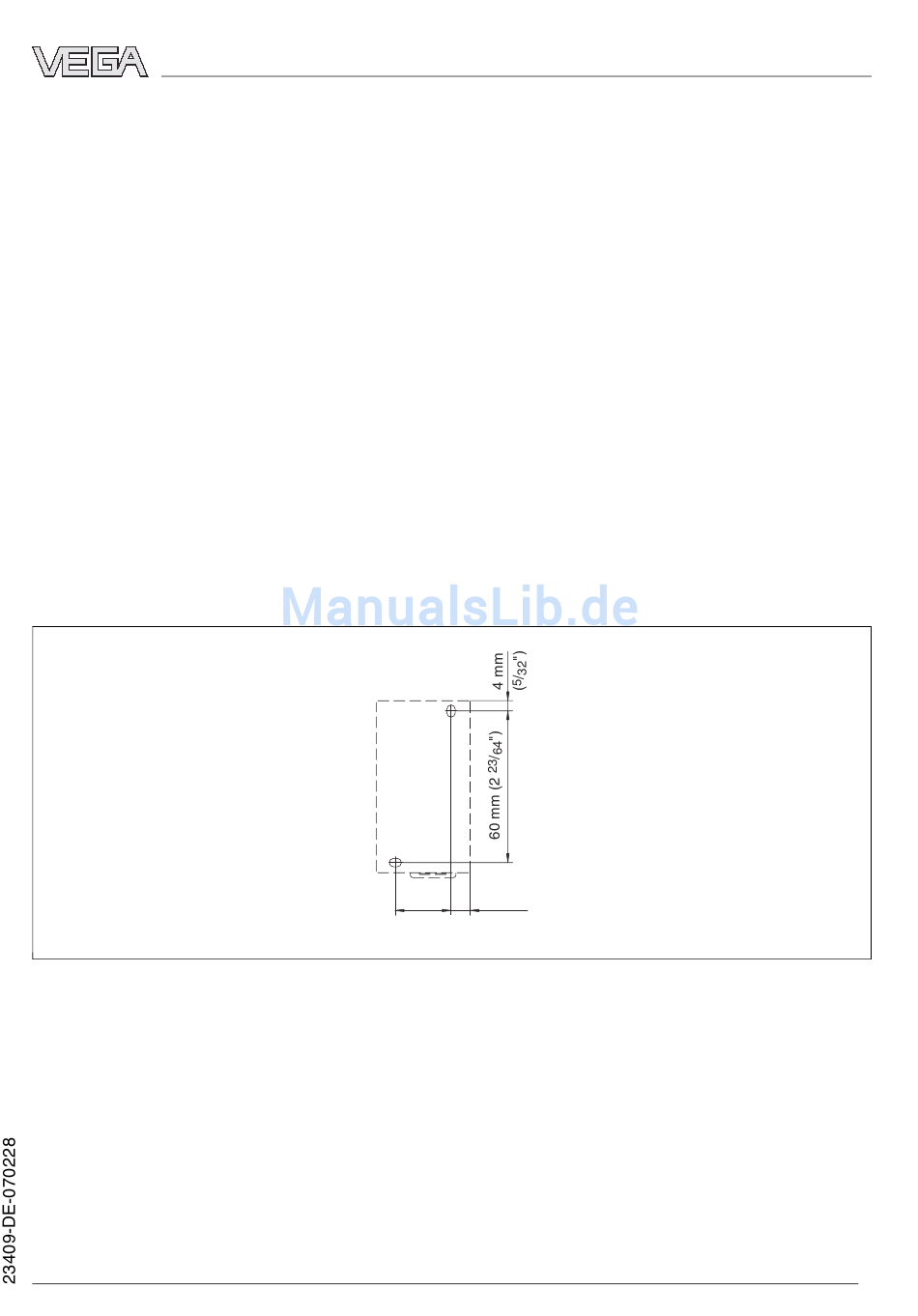

Abb. 2: Bohrbild VEGATOR 256C
VEGATOR 256C - Auswertgerät

4 Montieren

4.1 Allgemeine Hinweise

Auswertgerät VEGATOR 256C mit Klemmsockel zur Montage
auf Tragschiene nach EN 50022.

4.2 Montagehinweise

Sie können das Auswertgerät VEGATOR 256C entweder
direkt mit zwei Schrauben an der Wand montieren oder auf
eine Hutschiene aufstecken.
Tragschienenmontage
Setzen Sie das Auswertgerät von unten an die Tragschiene
(35x7,5 nach EN 50022) und drücken Sie das Gerät gegen die
Tragschiene, bis es einrastet.
Wandmontage
Befestigen Sie das Gerät mit zwei Schrauben (max. ø 3 mm/
0.12 in) direkt an der Wand.
22 mm 7,5 mm
( 19
( 55 / ")
64
/ ")
64
Montieren
9
