Lieferumfang
Komponenten
Einsatzbereich
Funktionsprinzip
Versorgung
VEGATOR 256C - Auswertgerät

3 Produktbeschreibung

3.1 Aufbau

Der Lieferumfang besteht aus:
Auswertgerät VEGATOR 256C
l
Dokumentation
l
- dieser Betriebsanleitung
Das VEGATOR 256C besteht aus:
Auswertgerät VEGATOR 256C
l

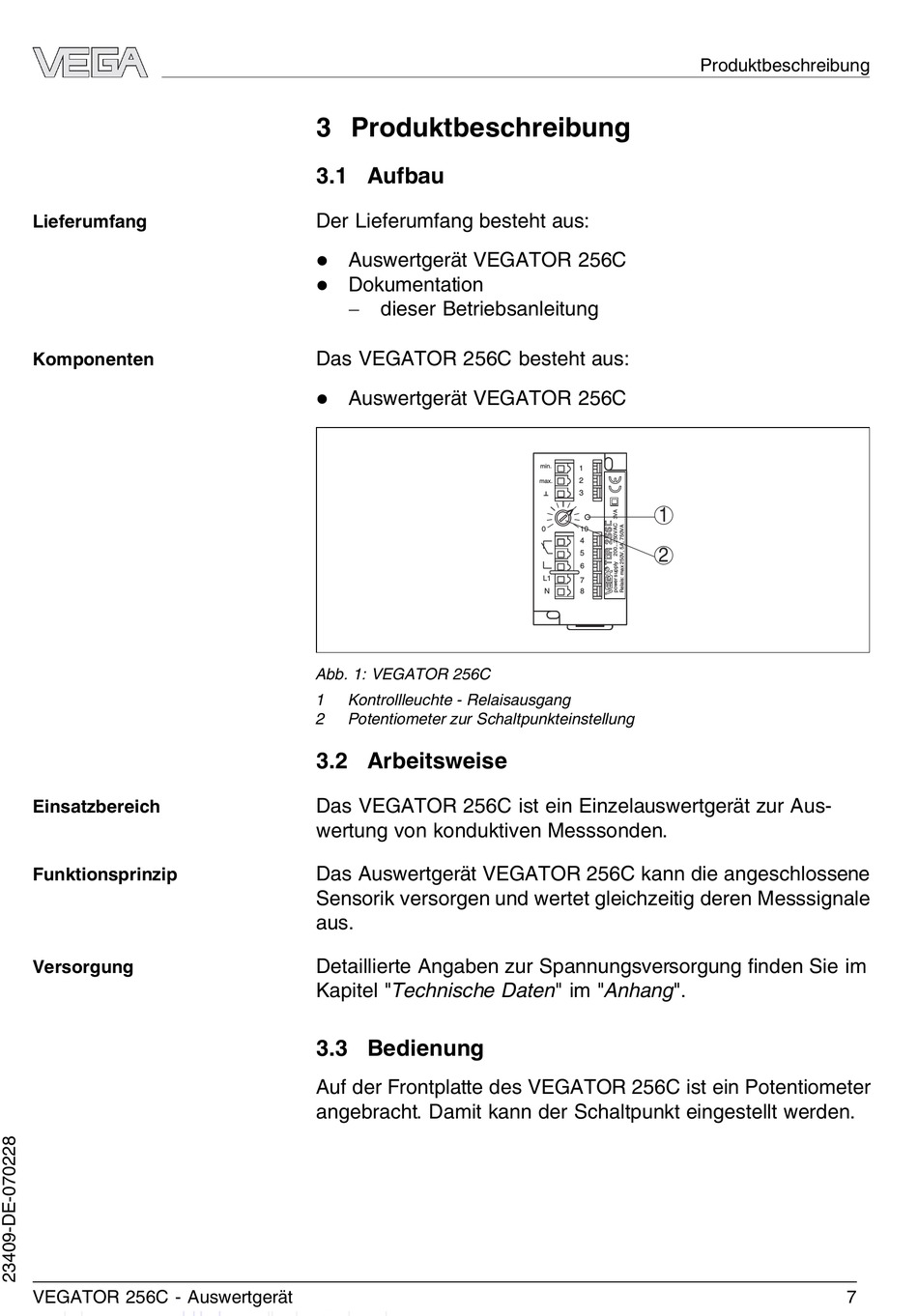

Abb. 1: VEGATOR 256C
1 Kontrollleuchte - Relaisausgang
2 Potentiometer zur Schaltpunkteinstellung

3.2 Arbeitsweise

Das VEGATOR 256C ist ein Einzelauswertgerät zur Aus-
wertung von konduktiven Messsonden.
Das Auswertgerät VEGATOR 256C kann die angeschlossene
Sensorik versorgen und wertet gleichzeitig deren Messsignale
aus.
Detaillierte Angaben zur Spannungsversorgung finden Sie im
Kapitel "Technische Daten" im "Anhang".

3.3 Bedienung

Auf der Frontplatte des VEGATOR 256C ist ein Potentiometer
angebracht. Damit kann der Schaltpunkt eingestellt werden.
Produktbeschreibung
min.
1
2
max.
3
1
0 10
4
2
5
6
L1
7
N 8
7
