VEGA VEGAPULS 44 Betriebsanleitung Seite 50

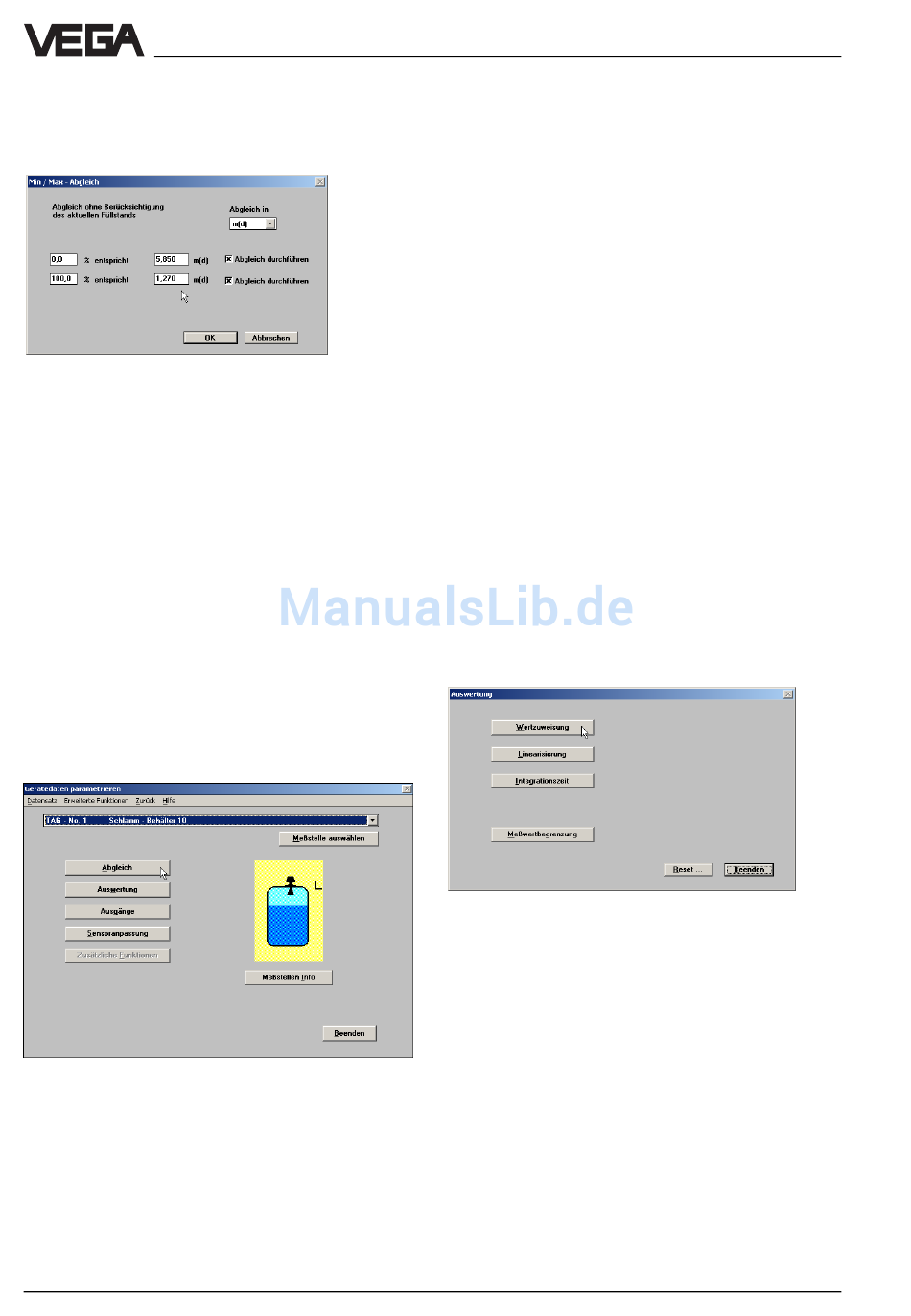

Im Beispiel ist die 0 %-Befüllung bei einer
Füllgutdistanz von 5,85 m und die 100 %-
Befüllung bei einer Füllgutdistanz von 1,27 m.
Hinweis:
Der Sensor kann nur Füllstände innerhalb
des definierten Arbeitsbereiches erfassen.
Zum Erfassen von Füllständen außerhalb des
Arbeitsbereiches muss der Arbeitsbereich im
Menü „ Sensoranpassung/Meßumgebung "
entsprechend korrigiert werden.
• Bestätigen Sie nun Ihre Eingaben mit „ „ „ „ „ OK
und Sie befinden sich wieder im Menü
„ Abgleich ".
• Klicken Sie im Menüfenster „ Abgleich " auf
Beenden Beenden ". Beenden
„ Beenden Beenden
Sie befinden sich wieder im Menüfenster
„ Gerätedaten parametrieren ".
Damit hat die Sensorelektronik zwei Kenn-
linienstützpunkte (Min und Max), aus denen
eine lineare Proportionalität zwischen Füllgut-
distanz und der prozentualen Befüllung eines
Behälters gebildet wird.
50
Bedienung mit dem PC am Auswertgerät
Die Kennlinienpunkte müssen natürlich nicht
bei 0 % und 100 % liegen, sollten aber mög-
lichst weit auseinander sein (z.B. bei 20 %
und bei 80 %). Minimal sollten die Kennlinien-
punkte für den Min/Max-Abgleich 50 mm
Füllgutdistanz auseinander liegen. Wenn die
Kennlinienpunkte zu eng beieinander liegen,
steigt der mögliche Messfehler. Günstig ist
es deshalb, wenn Sie den Abgleich bei 0 %
und bei 100 % durchführen.
Im Menü „ Gerätedaten/Parametrieren/Aus-
wertung/Linearisierung " können Sie später
bei Bedarf statt der linearen Abhängigkeit
zwischen der Füllgutdistanz und dem pro-
zentualen Befüllungsgrad eine andere Linea-
risierungskurve eingeben (siehe späteren
Unterpunkt Linearisierung).
Wertzuweisung
• Klicken Sie im Menüfenster „ Gerätedaten
parametrieren " auf „ „ „ „ „ Auswertung
OK OK OK " " " " " OK
Es öffnet sich das Menüfenster „ Auswer-
tung ".
• Klicken Sie auf „ „ „ „ „ Wertzuweisung
Im Menü „ Wertzuweisung " geben Sie die
tatsächlichen 0 %- und 100 %-Werte der
Messgröße und deren Einheit ein. Damit
teilen Sie dem Sensor z.B. mit, dass bei 0 %-
Befüllung noch 45 Liter und bei 100 %-Befül-
lung 1200 Liter im Behälter sind. Die
Sensoranzeige zeigt dann bei leerem Behäl-
ter (0 %) 45 Liter und bei vollem Behälter
(100 %) 1200 Liter an.
Auswertung Auswertung " " " " " . Auswertung Auswertung
Wertzuweisung " " " " " . Wertzuweisung Wertzuweisung Wertzuweisung
VEGAPULS 42, 44 und 45 – VBUS
