VEGA VEGAPULS 44 Betriebsanleitung Seite 24

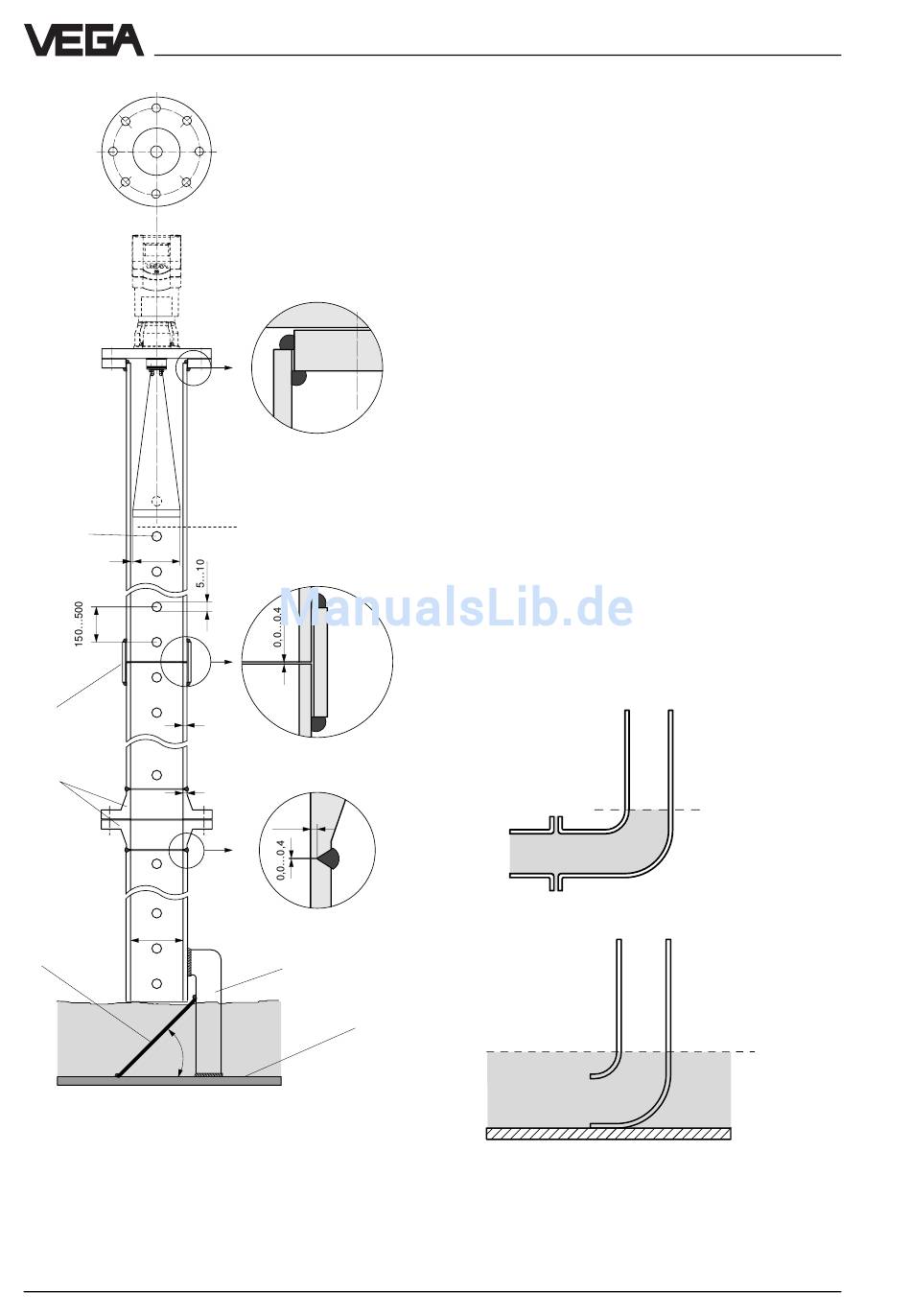

Flansch
DN 100
Bohrungen
entgraten
ø 95
2
Rohrmuffe
Vorschweiß-
flansche
ø 100,8
Streublech
0 %
• • • •••••
24
VEGAPULS 44
Schweißung des glatten
Schweißflansches
100 %
Schweißung der
Rohrmuffe
3,6
Schweißung des
Vorschweißflansches
3,6
1,5...2
Messrohrbe-
festigung
Behälter-
boden
Bei Füllgütern mit geringeren Dielektrizitäts-
zahlen (< 4) durchdringt ein Teil der Radar-
signale das Füllgut. Ist der Behälter fast leer,
wird deshalb vom Füllgut und vom Behälter-
boden ein Echo gebildet. Dabei verursacht
der Behälterboden unter Umständen ein
größeres Signalecho als die Füllgutober-
fläche. Mit dem Streublech am Messrohrende
spiegeln Sie die Radarsignale vom Behälter-
boden weg. Bei fast leerem Behälter und
Füllgütern mit kleinen Dielektrizitätszahlen
liefert dann das Füllgut noch ein deutlicheres
Echo als der Behälterboden.
Durch das Streublech aber bleibt das Nutz-
signal und damit der Messwert bei fast lee-
rem Behälter deutlich detektierbar und der
0 %-Füllstand wird zuverlässig erfasst.
Statt eines Streublechs kann das Stand-
oder Schwallrohr am Ende auch mit einem
Rohrbogen aufgebaut werden. Dieser reflek-
tiert die Radarsignalanteile, die das Füllgut
durchdringen, ebenfalls diffus zur Seite und
verringert dadurch starke Echos vom Rohr-
ende oder vom Behälterboden.
Rohrbogen am Bypassrohrende
Rohrbogen am Standrohrende
VEGAPULS 42, 44 und 45 – VBUS
Montage und Einbau
0 %
0 %
