4 Montieren
Einbauort
Klarsichtabdeckung
Montage in Einzelge-
häuse Typ 505 Ex
Montage in Baugrup-
penträger BGT 596 (Ex)
10

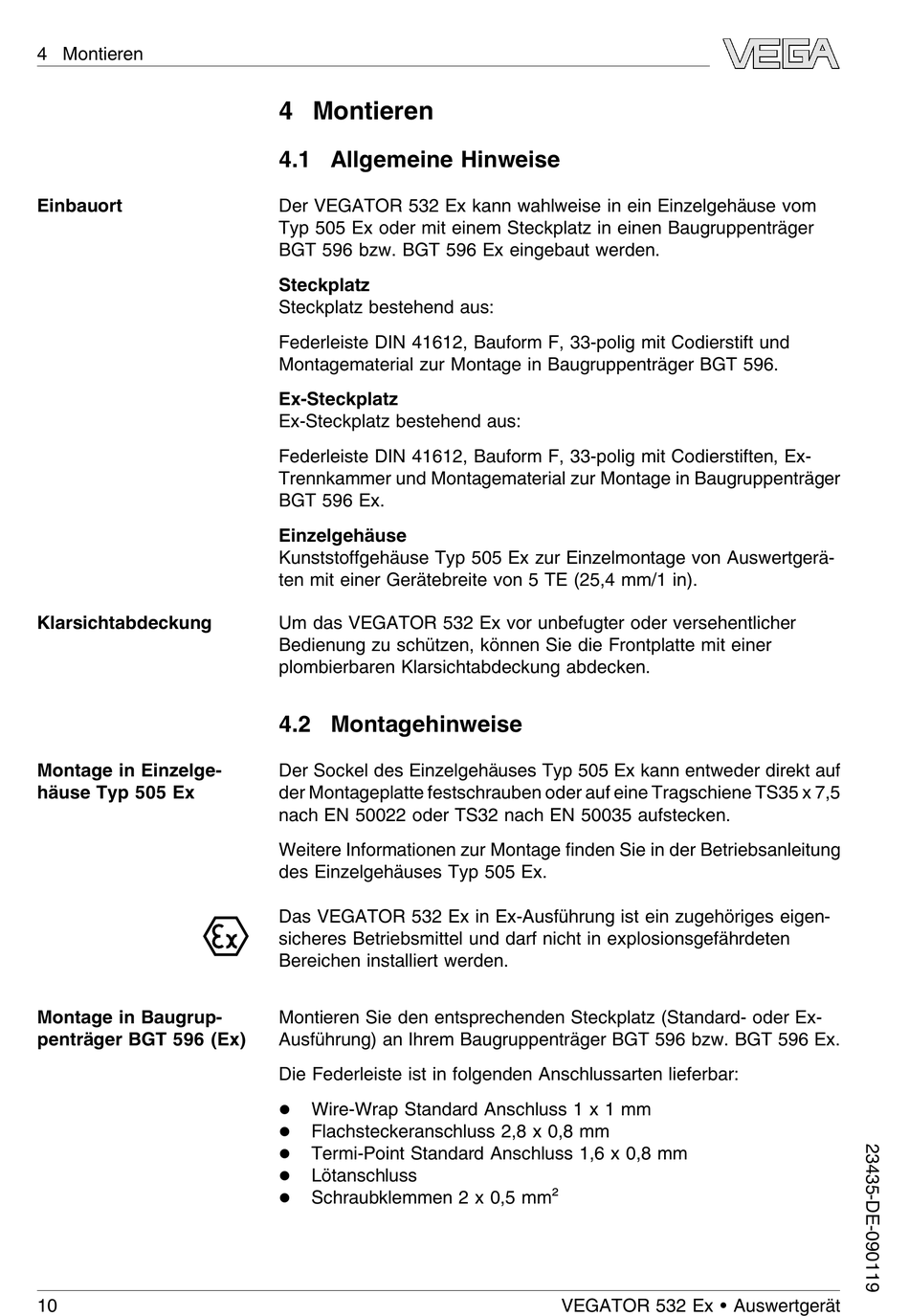

4 Montieren
4.1 Allgemeine Hinweise
Der VEGATOR 532 Ex kann wahlweise in ein Einzelgehäuse vom
Typ 505 Ex oder mit einem Steckplatz in einen Baugruppenträger
BGT 596 bzw. BGT 596 Ex eingebaut werden.
Steckplatz
Steckplatz bestehend aus:
Federleiste DIN 41612, Bauform F, 33-polig mit Codierstift und
Montagematerial zur Montage in Baugruppenträger BGT 596.
Ex-Steckplatz
Ex-Steckplatz bestehend aus:
Federleiste DIN 41612, Bauform F, 33-polig mit Codierstiften, Ex-
Trennkammer und Montagematerial zur Montage in Baugruppenträger
BGT 596 Ex.
Einzelgehäuse
Kunststoffgehäuse Typ 505 Ex zur Einzelmontage von Auswertgerä-
ten mit einer Gerätebreite von 5 TE (25,4 mm/1 in).
Um das VEGATOR 532 Ex vor unbefugter oder versehentlicher
Bedienung zu schützen, können Sie die Frontplatte mit einer
plombierbaren Klarsichtabdeckung abdecken.
4.2 Montagehinweise
Der Sockel des Einzelgehäuses Typ 505 Ex kann entweder direkt auf
der Montageplatte festschrauben oder auf eine Tragschiene TS35 x 7,5
nach EN 50022 oder TS32 nach EN 50035 aufstecken.
Weitere Informationen zur Montage finden Sie in der Betriebsanleitung
des Einzelgehäuses Typ 505 Ex.
Das VEGATOR 532 Ex in Ex-Ausführung ist ein zugehöriges eigen-
sicheres Betriebsmittel und darf nicht in explosionsgefährdeten
Bereichen installiert werden.
Montieren Sie den entsprechenden Steckplatz (Standard- oder Ex-
Ausführung) an Ihrem Baugruppenträger BGT 596 bzw. BGT 596 Ex.
Die Federleiste ist in folgenden Anschlussarten lieferbar:
Wire-Wrap Standard Anschluss 1 x 1 mm
l
Flachsteckeranschluss 2,8 x 0,8 mm
l
Termi-Point Standard Anschluss 1,6 x 0,8 mm
l
Lötanschluss
l
Schraubklemmen 2 x 0,5 mm²
l
VEGATOR 532 Ex • Auswertgerät
