Bosch Flow 7002 Installations- Und Wartungsanleitung Für Die Fachkraft Seite 9

10
9
8

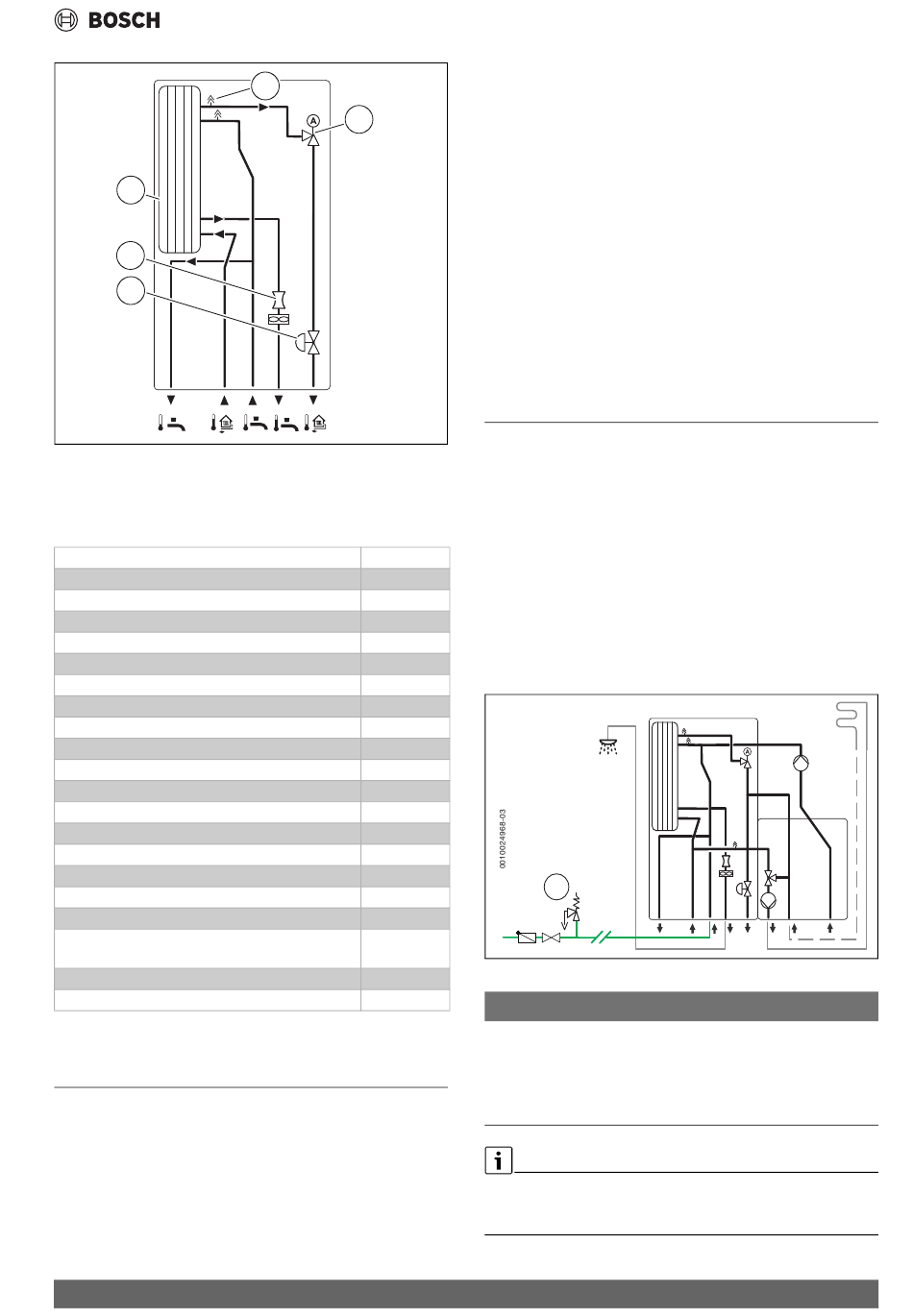

Bild 19 Basismodul als Frischwasserstation
3.7 Zubehör
Eine Übersicht aller lieferbaren Zubehöre finden Sie in unserem Gesamt-
katalog. Informationen zur Montage liegen den Zubehören bei.
Zirkulationspumpenkit
Hochtemperaturabgang für Badheizkörper
Unterputzschrank 1000 × 710 × 150
Unterputzschrank 1540 × 710 × 150
Unterputzschrank 1000 × 800 × 150
Unterputzschrank 1400 × 900 × 150
Aufputzschrank 1400 × 900 × 180
Aufputzschrank 1580 × 710 × 200
Dämmung für Aufputzschrank 1400 × 900 × 200
Dämmung für Aufputzschrank 1580 × 710 × 200
Montageanschlussplatte Basismodul
Montageanschlussplatte Heizkreismodul
1)
Kaltwasserzählerbügel
Anbindung Heizkreisverteiler
Wasserschlagdämpfer
Thermisches Schutzventil für Fußbodenheizung 55 °C 7735600574
Temperaturwächter für Fußbodenheizung
Druckminderer
Thermische Absicherung (bei mehr als 70 °C primärer
Vorlauf)
Hebel für Kugelhähne Set (3 Stück)
Kugelhahn Set (3 Stück)
1) Dann kein Wasserschlagdämpfer in der Station möglich
Tab. 6 Zubehör mit Artikelnummer
4 Vorschriften
▶ Geänderte Vorschriften oder Ergänzungen beachten. Diese Vor-
schriften sind ebenfalls zum Zeitpunkt der Installation gültig.
▶ Für die Montage und den Betrieb der Anlage die landesspezifischen
und örtlichen Normen und Richtlinien beachten.
Flow 7002 – 6721886638 (2024/09)
1
2
00100 39636 -02
7735600843
7735600797
7735600642
7735600619
7735600729
7735600730
7735600731
7735600605
7735600807
7735600646
7735600611
7735600612
7735600640
7735600518
7733600118
7719002255
7735600613
7735600799
7735600592
7735600615
Regeln der Technik in Deutschland
• DIN-Normen, Beuth-Verlag GmbH - Burggrafenstr. 6, 10787 Berlin
– DIN EN806 (Technische Regeln für Trinkwasserinstallationen)
– DIN EN 1717 (Schutz des Trinkwassers vor Verunreinigungen in
Trinkwasserinstallationen)
– DIN 1988 (Teil 100-300), TRWI (Technische Regeln für Trink-
wasserinstallationen)
– DIN 4708 (zentrale Wassererwärmungsanlagen)
– DIN 4753 (Wassererwärmer und Wassererwärmungsanlagen für
Trink- und Heizwasser)
• DVGW, Wirtschafts- und Verlagsgesellschaft, Gas- und Wasser
GmbH, Josef-Wirmer-Str. 1-3, 53123 Berlin
– Arbeitsblatt W 551 (Trinkwassererwärmungsanlagen; Techni-
sche Maßnahmen zur Verminderung des Legionellenwachstums)
• Trinkwasserverordnung 2011: Grenzwerte für die Wasserbeschaf-
fenheit einhalten.
• DIN VDE 0100: Errichten von Niederspannungsanlagen
• EN 60335-1: Sicherheit elektrischer Geräte für den Hausgebrauch
5 Montage
5.1 Allgemeine Hinweise beachten
▶ Die Station so nah wie möglich an der am meisten genutzten Wasser-
zapfstelle montieren.
▶ Beim Montieren der Rohrleitungen die Anschlüsse der Station gegen
Verdrehen sichern.
Zusätzlich erforderliche Bauteile
▶ Den primären Heizkreis mit einem Ausdehnungsgefäß und einem Si-
cherheitsventil gemäß DIN EN 12828 absichern.
Da es bei Verwendung einer Zirkulationsleitung zu Druckerhöhungen
kommen kann:
▶ Im zentralen Kaltwassereintritt ein Sicherheitsventil vorsehen [1].
1
Bild 20 Sicherheitsventil im zentralen Kaltwassereintritt montieren
HINWEIS
Wasserschaden durch Druckerhöhung!
Wenn die Zirkulationsleitung durch einen zusätzlichen Rückflussverhin-
derer in Richtung Kaltwasserseite getrennt wird:
▶ Bauseitiges Sicherheitsventil im Trinkwasserkreis der Wohnung ins-
tallieren.
Weil die Zugänglichkeit zu der Wohnungsstation nicht immer gegeben
ist, empfehlen wir im Primärkreis einen zentralen automatischen Luftab-
scheider oder eine Entgasung einzusetzen.
Vorschriften
9
