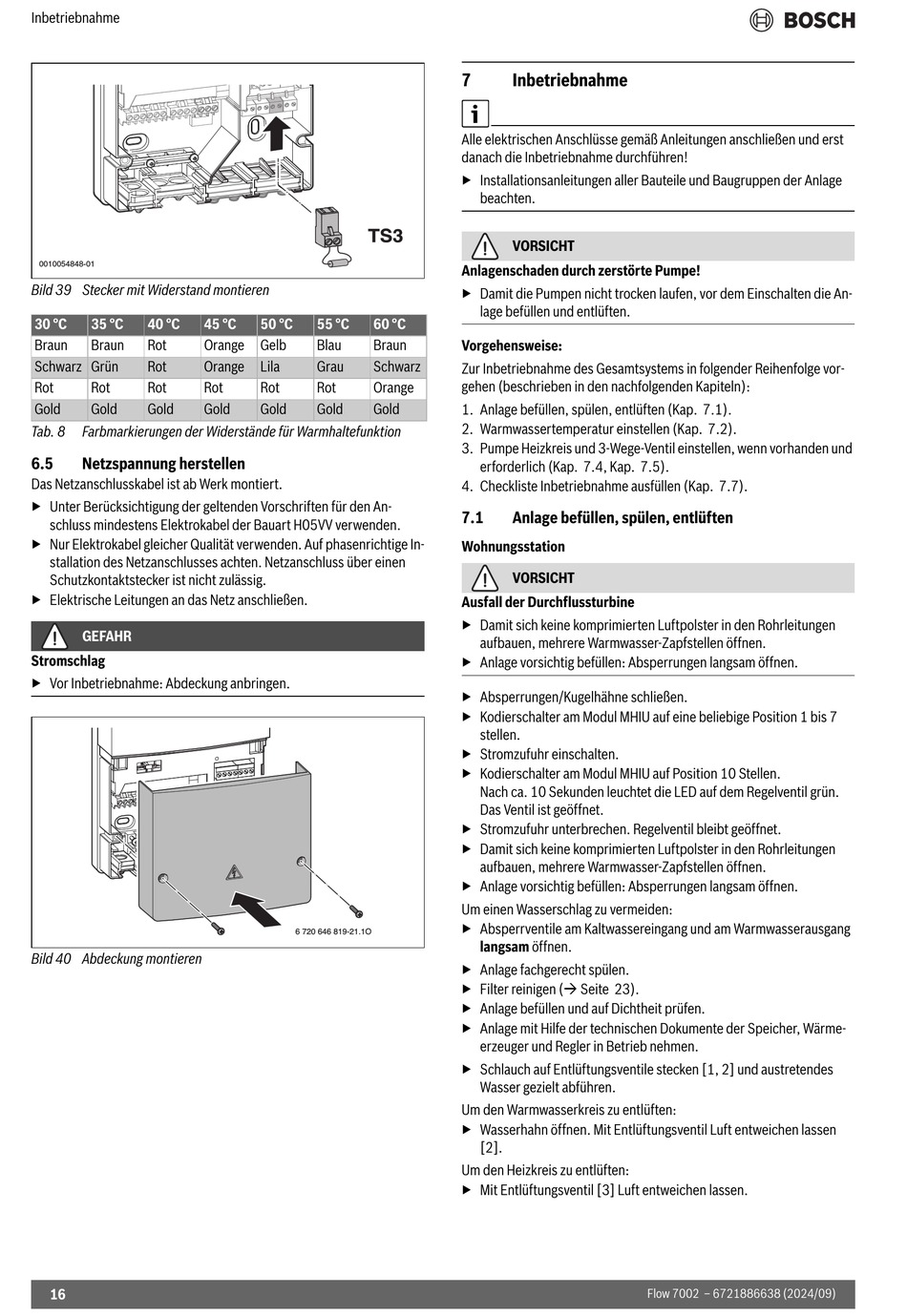

Inbetriebnahme
00100 00100 54848 54848 -01 -01
Bild 39 Stecker mit Widerstand montieren
30 °C 35 °C 40 °C
Braun Braun Rot
Schwarz Grün Rot
Rot Rot Rot
Gold Gold Gold
Tab. 8 Farbmarkierungen der Widerstände für Warmhaltefunktion
6.5 Netzspannung herstellen
Das Netzanschlusskabel ist ab Werk montiert.
▶ Unter Berücksichtigung der geltenden Vorschriften für den An-
schluss mindestens Elektrokabel der Bauart H05VV verwenden.
▶ Nur Elektrokabel gleicher Qualität verwenden. Auf phasenrichtige In-
stallation des Netzanschlusses achten. Netzanschluss über einen
Schutzkontaktstecker ist nicht zulässig.
▶ Elektrische Leitungen an das Netz anschließen.
GEFAHR
Stromschlag
▶ Vor Inbetriebnahme: Abdeckung anbringen.
Bild 40 Abdeckung montieren
16
45 °C 50 °C 55 °C 60 °C
Orange Gelb Blau Braun
Orange Lila Grau Schwarz
Rot Rot Rot Orange
Gold Gold Gold Gold
6 720 646 819-21.1O
7 Inbetriebnahme
Alle elektrischen Anschlüsse gemäß Anleitungen anschließen und erst
danach die Inbetriebnahme durchführen!
▶ Installationsanleitungen aller Bauteile und Baugruppen der Anlage
beachten.
VORSICHT
Anlagenschaden durch zerstörte Pumpe!
▶ Damit die Pumpen nicht trocken laufen, vor dem Einschalten die An-
lage befüllen und entlüften.
Vorgehensweise:
Zur Inbetriebnahme des Gesamtsystems in folgender Reihenfolge vor-
gehen (beschrieben in den nachfolgenden Kapiteln):
1. Anlage befüllen, spülen, entlüften (Kap. 7.1).
2. Warmwassertemperatur einstellen (Kap. 7.2).
3. Pumpe Heizkreis und 3-Wege-Ventil einstellen, wenn vorhanden und
erforderlich (Kap. 7.4, Kap. 7.5).
4. Checkliste Inbetriebnahme ausfüllen (Kap. 7.7).
7.1 Anlage befüllen, spülen, entlüften
Wohnungsstation
VORSICHT
Ausfall der Durchflussturbine
▶ Damit sich keine komprimierten Luftpolster in den Rohrleitungen
aufbauen, mehrere Warmwasser-Zapfstellen öffnen.
▶ Anlage vorsichtig befüllen: Absperrungen langsam öffnen.
▶ Absperrungen/Kugelhähne schließen.
▶ Kodierschalter am Modul MHIU auf eine beliebige Position 1 bis 7
stellen.
▶ Stromzufuhr einschalten.
▶ Kodierschalter am Modul MHIU auf Position 10 Stellen.
Nach ca. 10 Sekunden leuchtet die LED auf dem Regelventil grün.
Das Ventil ist geöffnet.
▶ Stromzufuhr unterbrechen. Regelventil bleibt geöffnet.
▶ Damit sich keine komprimierten Luftpolster in den Rohrleitungen
aufbauen, mehrere Warmwasser-Zapfstellen öffnen.
▶ Anlage vorsichtig befüllen: Absperrungen langsam öffnen.
Um einen Wasserschlag zu vermeiden:
▶ Absperrventile am Kaltwassereingang und am Warmwasserausgang
langsam öffnen.
▶ Anlage fachgerecht spülen.
▶ Filter reinigen ( Seite 23).
▶ Anlage befüllen und auf Dichtheit prüfen.
▶ Anlage mit Hilfe der technischen Dokumente der Speicher, Wärme-
erzeuger und Regler in Betrieb nehmen.
▶ Schlauch auf Entlüftungsventile stecken [1, 2] und austretendes
Wasser gezielt abführen.
Um den Warmwasserkreis zu entlüften:
▶ Wasserhahn öffnen. Mit Entlüftungsventil Luft entweichen lassen
[2].
Um den Heizkreis zu entlüften:
▶ Mit Entlüftungsventil [3] Luft entweichen lassen.
