Elektrischer Anschluss
5.7
Zähler und Wasserschlagdämpfer montieren (Zube-
hör)
Wenn Sie das Zubehör "Wasserzählerbügel" montieren möchten, ist
kein Wasserschlagdämpfer in der Station möglich.
▶ Adapterrohr demontieren.
▶ Bauteil montieren. Dabei Fließrichtung und beiliegende Anleitung
beachten.
6
5
4
3

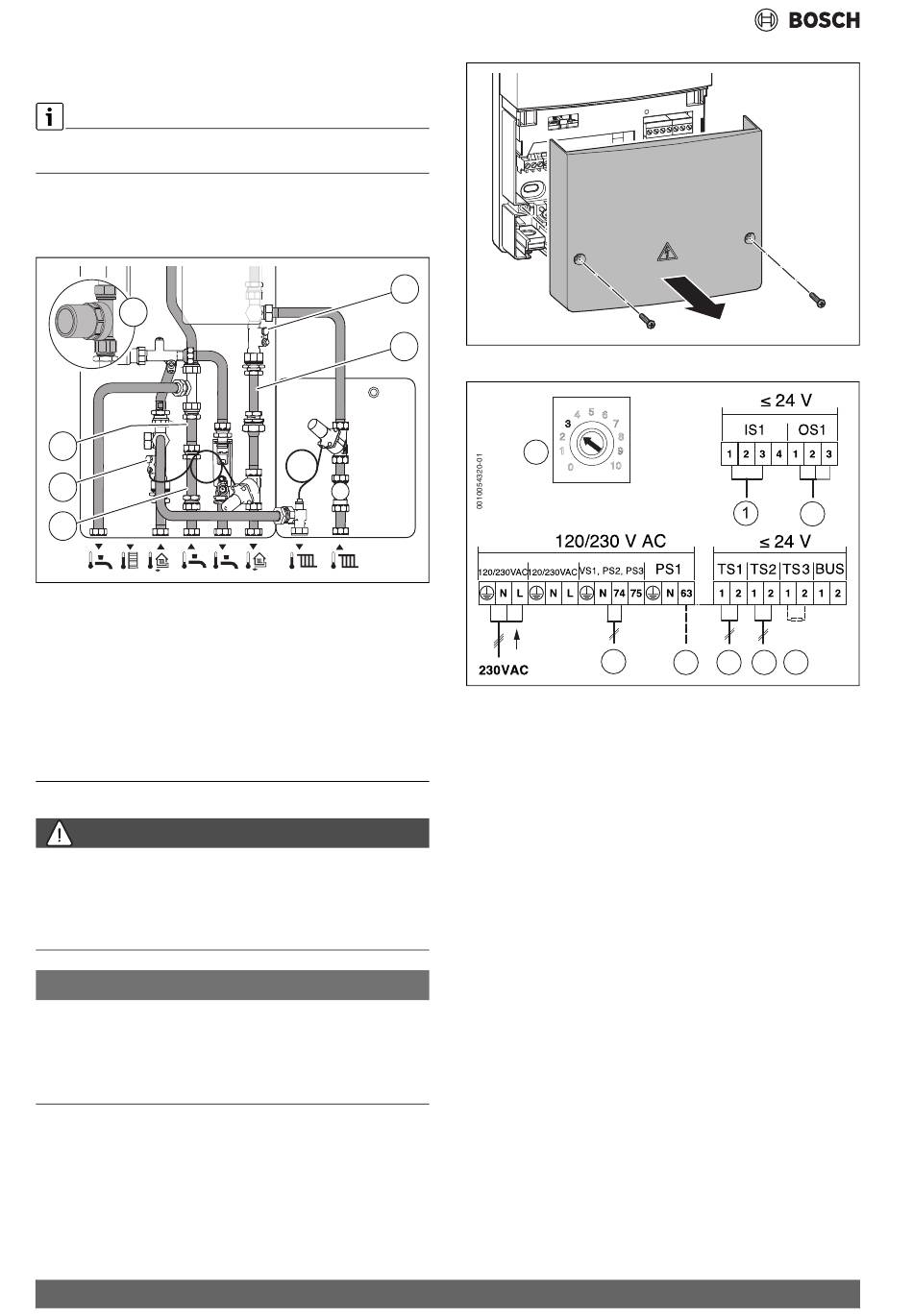

Bild 32 Adapterrohre ersetzen
[1]
Anschluss Temperaturfühler Wärmemengenzähler, wenn zwei
Temperaturfühler vorhanden sind
[2]
Adapter Wärmemengenzähler 130 × G1 / 110 × G¾
[3]
Adapter für Kaltwasserzähler, 110 × G¾
[4]
Anschluss für Temperaturfühler Vorlauf Wärmemengenzähler
M10 × 1
[5]
Adapter Wasserschlagdämpfer
[6]
Wasserschlagdämpfer (Zubehör)
6
Elektrischer Anschluss
GEFAHR
Lebensgefahr durch elektrischen Strom!
▶ Elektroarbeiten nur mit entsprechender Qualifikation ausführen.
▶ Vor dem Öffnen des Geräts: Netzspannung allpolig stromlos schalten
und gegen unbeabsichtigtes Wiedereinschalten sichern.
▶ Installationsvorschriften beachten.
HINWEIS
Überlastungsschaden
Die maximale Leistungsaufnahme darf die Vorgaben nicht überschrei-
ten.
▶ Zur Unterbrechung der Netzspannungsversorgung eine allpolige
normgerechte Trennvorrichtung (nach EN60335-1) installieren.
6.1
Anschlussklemmbelegung am Modul
Das Modul MHIU100 ist fertig verdrahtet. Sie müssen lediglich Zubehö-
re anschließen (wenn vorhanden) und den Netzanschluss herstellen.
▶ An den Ausgängen nur Bauteile und Baugruppen gemäß dieser Anlei-
tung anschließen. Keine zusätzlichen Steuerungen anschließen, die
weitere Anlagenteile steuern.
14
1
2
Bild 33 Modul öffnen
8
8
00100
2385
3-04
Bild 34 Anschlussklemmen am Modul MHIU100
[1]
Volumenstromsensor
[2]
PWM-Signal Regelventil
[3]
Widerstand für Warmhaltefunktion (optional)
[4]
Temperaturfühler Primärkreis Vorlauf
[5]
Temperaturfühler Warmwasser
[6]
Pumpenkick (optional)
[7]
Regelventil für Warmwasserbereitung
[8]
Kodierschalter für Warmwassertemperatur und Kalibrierung des
Regelventils
6.2
Heizkreispumpe anschließen
▶ Pumpe an Klemmleiste mit Pumpenlogik (Zubehör) anschließen. An-
leitung der Klemmleiste beachten.
6 720 646 819-19.1O
7 7
6 6
5 5
4 4
Flow 7002 – 6721886638 (2024/09)
