Inbetriebnahme
HINWEIS
Fehlfunktion durch beschädigte Kabel!
Damit die Kabel des Regelventils nicht an die Schranktür/das Gehäuse
stoßen:
▶ Regelventil nach rechts drehen.
▶ Regelventil nach rechts zur Seite drehen und darauf achten, dass die
Steckerverbindung nicht gelöst wird.

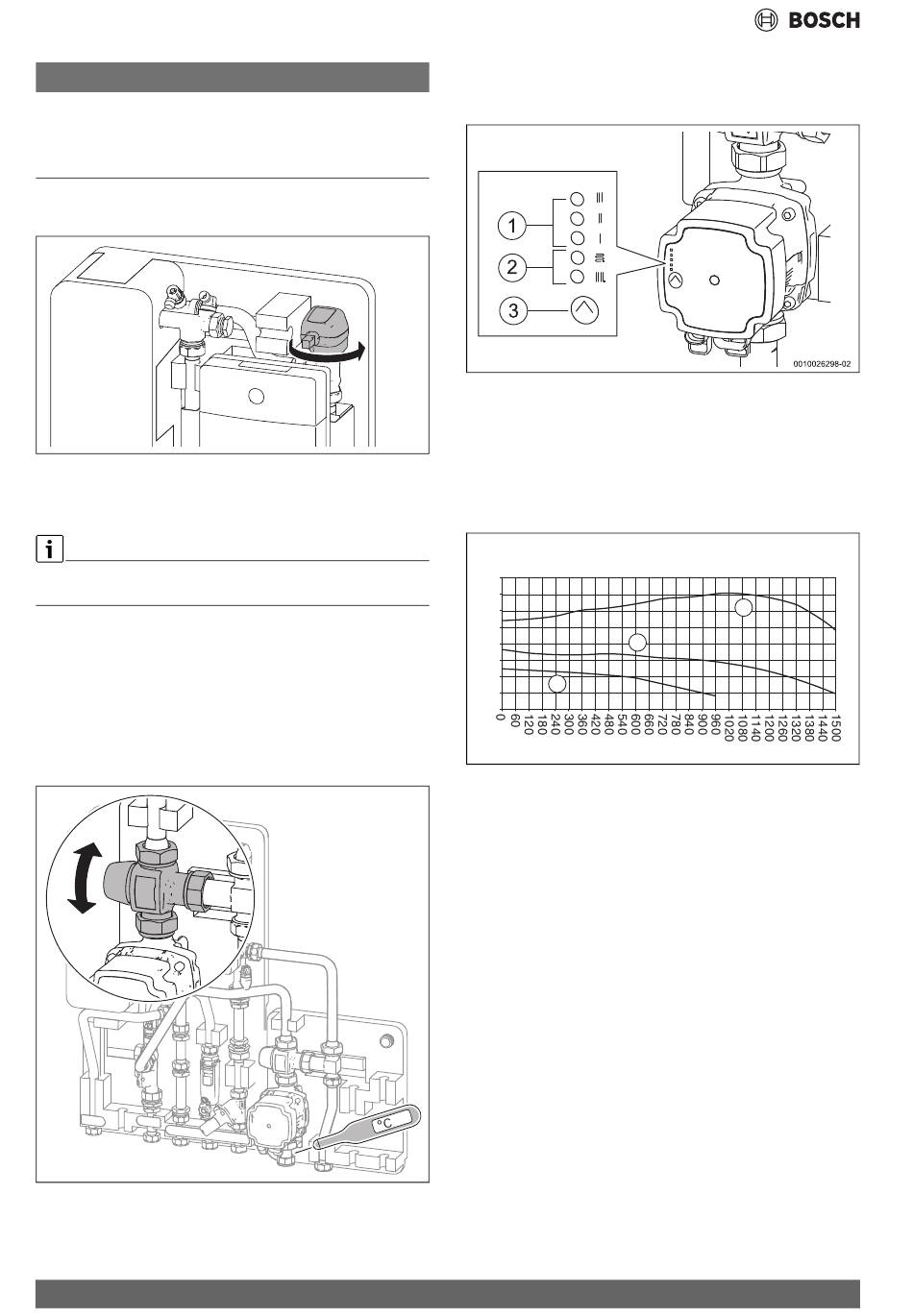

Bild 43 Regelventil vorsichtig nach rechts drehen
7.4 3-Wege-Ventil einstellen (gemischte Heizkreisver-
sorgung)
Die Temperatur am 3-Wege-Ventil darf nicht höher als die Temperatur
am Sicherheitstemperaturbegrenzer eingestellt sein.
Um die gewünschte maximale Vorlauftemperatur (20 - 55 °C) einzustel-
len:
1. Vorlauftemperatur bei einem Volumenstrom von mindestens 6 l/min
(0,10 l/sec) messen.
2. Gewünschte Vorlauftemperatur über Drehschalter am Ventil einstel-
len.
▶ Messung beenden, wenn die gewünschte Temperatur länger als 60
Sekunden gehalten wird.
2. 2.
00100 24369 -03
Bild 44 Maximale Vorlauftemperatur einstellen
18
7.5 Heizungspumpe einstellen
Die Heizungspumpe für den gemischten Heizkreis verfügt über fünf LED-
Betriebsanzeigen.
Bild 45 Statusanzeigen der integrierten Heizungspumpe
[1] Gelbe LED
[2] Grüne LED
00100 00100 56023 56023 -01 -01 [3] Auswahltaste
Restförderhöhe
Grundeinstellung Pumpenkennlinie: PP3 (höchste Proportionaldruck-
Kennlinie).
p
[mbar]
400
350
300
250
200
150
100
50
0
Bild 46 Restförderhöhe
[1] PP1: niedrigste Proportionaldruck-Kennlinie
[2] PP2: mittlere Proportionaldruck-Kennlinie
[3] PP3: höchste Proportionaldruck-Kennlinie
Die Förderhöhe (Druck) sinkt mit abnehmender Heizlast und steigt bei
zunehmender Heizlast.
1. 1.
2
1
V
[l/h]
Flow 7002 – 6721886638 (2024/09)
