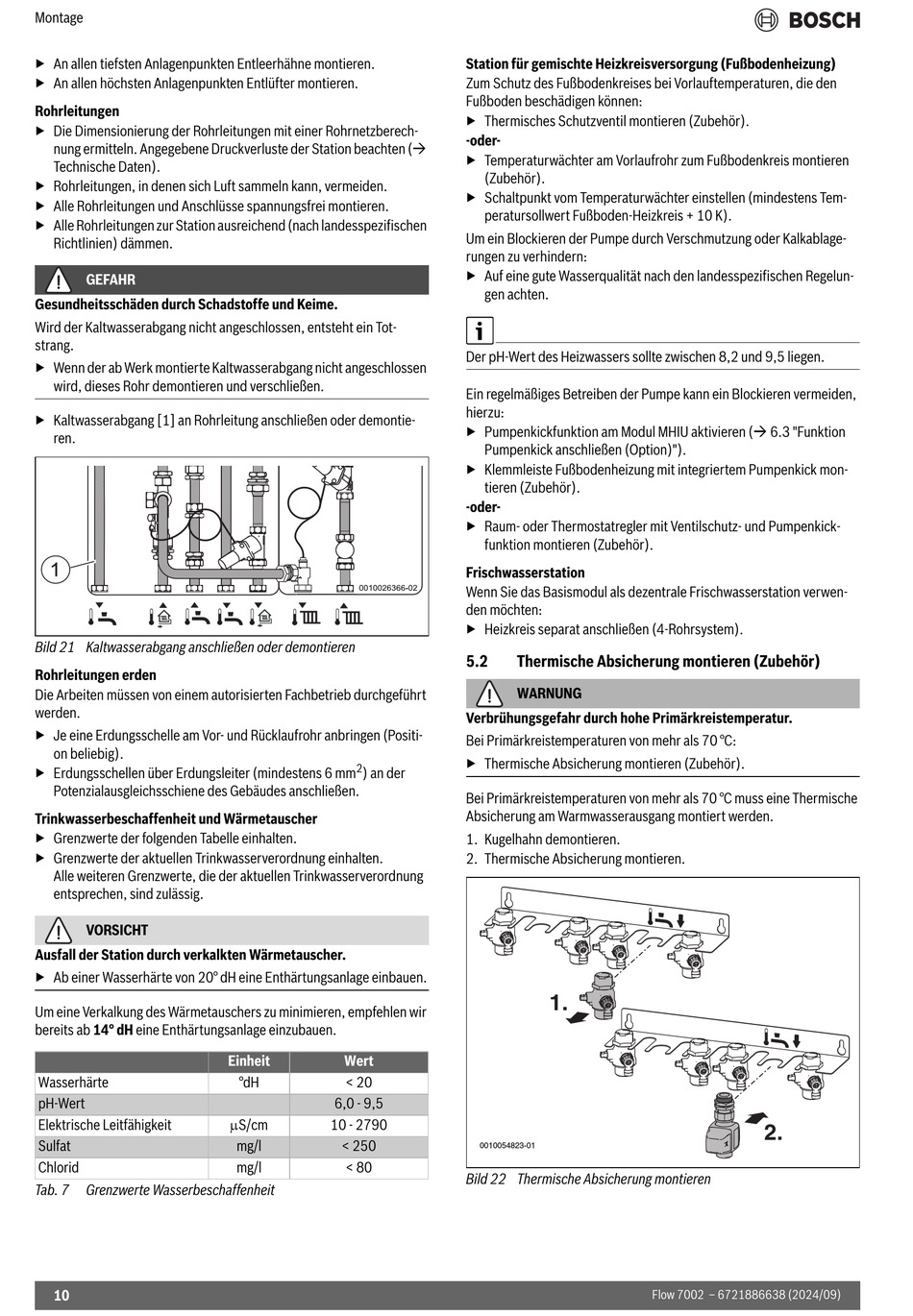

Bosch Flow 7002 Installations- Und Wartungsanleitung Für Die Fachkraft Seite 10

Montage
▶ An allen tiefsten Anlagenpunkten Entleerhähne montieren.
▶ An allen höchsten Anlagenpunkten Entlüfter montieren.
Rohrleitungen
▶ Die Dimensionierung der Rohrleitungen mit einer Rohrnetzberech-
nung ermitteln. Angegebene Druckverluste der Station beachten (
Technische Daten).
▶ Rohrleitungen, in denen sich Luft sammeln kann, vermeiden.
▶ Alle Rohrleitungen und Anschlüsse spannungsfrei montieren.
▶ Alle Rohrleitungen zur Station ausreichend (nach landesspezifischen
Richtlinien) dämmen.
GEFAHR
Gesundheitsschäden durch Schadstoffe und Keime.
Wird der Kaltwasserabgang nicht angeschlossen, entsteht ein Tot-
strang.
▶ Wenn der ab Werk montierte Kaltwasserabgang nicht angeschlossen
wird, dieses Rohr demontieren und verschließen.
▶ Kaltwasserabgang [1] an Rohrleitung anschließen oder demontie-
ren.
Bild 21 Kaltwasserabgang anschließen oder demontieren
Rohrleitungen erden
Die Arbeiten müssen von einem autorisierten Fachbetrieb durchgeführt
werden.
▶ Je eine Erdungsschelle am Vor- und Rücklaufrohr anbringen (Positi-
on beliebig).
▶ Erdungsschellen über Erdungsleiter (mindestens 6 mm
Potenzialausgleichsschiene des Gebäudes anschließen.
Trinkwasserbeschaffenheit und Wärmetauscher
▶ Grenzwerte der folgenden Tabelle einhalten.
▶ Grenzwerte der aktuellen Trinkwasserverordnung einhalten.
Alle weiteren Grenzwerte, die der aktuellen Trinkwasserverordnung
entsprechen, sind zulässig.
VORSICHT
Ausfall der Station durch verkalkten Wärmetauscher.
▶ Ab einer Wasserhärte von 20° dH eine Enthärtungsanlage einbauen.
Um eine Verkalkung des Wärmetauschers zu minimieren, empfehlen wir
bereits ab 14° dH eine Enthärtungsanlage einzubauen.
Wasserhärte
pH-Wert
Elektrische Leitfähigkeit
Sulfat
Chlorid
Tab. 7 Grenzwerte Wasserbeschaffenheit
10
2
) an der
Einheit Wert
°dH < 20
6,0 - 9,5
S/cm
10 - 2790
mg/l < 250
mg/l < 80
Station für gemischte Heizkreisversorgung (Fußbodenheizung)
Zum Schutz des Fußbodenkreises bei Vorlauftemperaturen, die den
Fußboden beschädigen können:
▶ Thermisches Schutzventil montieren (Zubehör).
-oder-
▶ Temperaturwächter am Vorlaufrohr zum Fußbodenkreis montieren
(Zubehör).
▶ Schaltpunkt vom Temperaturwächter einstellen (mindestens Tem-
peratursollwert Fußboden-Heizkreis + 10 K).
Um ein Blockieren der Pumpe durch Verschmutzung oder Kalkablage-
rungen zu verhindern:
▶ Auf eine gute Wasserqualität nach den landesspezifischen Regelun-
gen achten.
Der pH-Wert des Heizwassers sollte zwischen 8,2 und 9,5 liegen.
Ein regelmäßiges Betreiben der Pumpe kann ein Blockieren vermeiden,
hierzu:
▶ Pumpenkickfunktion am Modul MHIU aktivieren ( 6.3 "Funktion
Pumpenkick anschließen (Option)").
▶ Klemmleiste Fußbodenheizung mit integriertem Pumpenkick mon-
tieren (Zubehör).
-oder-
▶ Raum- oder Thermostatregler mit Ventilschutz- und Pumpenkick-
funktion montieren (Zubehör).
Frischwasserstation
Wenn Sie das Basismodul als dezentrale Frischwasserstation verwen-
den möchten:
▶ Heizkreis separat anschließen (4-Rohrsystem).
5.2 Thermische Absicherung montieren (Zubehör)
WARNUNG
Verbrühungsgefahr durch hohe Primärkreistemperatur.
Bei Primärkreistemperaturen von mehr als 70 °C:
▶ Thermische Absicherung montieren (Zubehör).
Bei Primärkreistemperaturen von mehr als 70 °C muss eine Thermische
Absicherung am Warmwasserausgang montiert werden.
1. Kugelhahn demontieren.
2. Thermische Absicherung montieren.
1. 1.
00100 00100 54 54 823-01 823-01
Bild 22 Thermische Absicherung montieren
2. 2.
Flow 7002 – 6721886638 (2024/09)
