1. Blech in Dämmteil drücken [2].
2. Rohrgruppe Vorlauf unten in das Blech einhängen und mit Dichtun-
gen auf die Anschlüsse der Montageanschlussplatte stellen [3]. An-
schlüsse oben und unten mit Dichtung verschrauben.
1
3

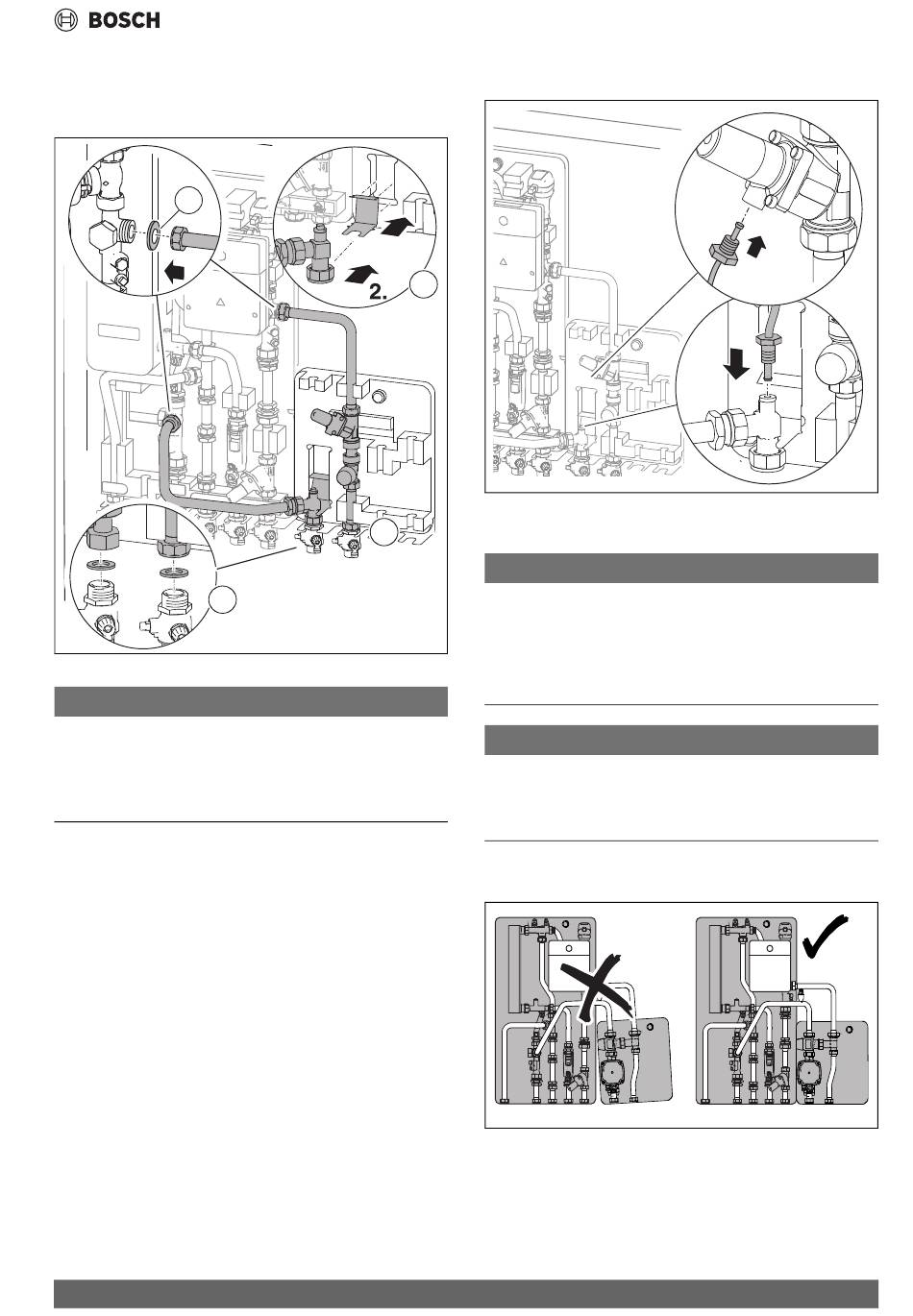

Bild 29 Direkte Heizkreisversorgung montieren
HINWEIS
Geräuschentwicklung durch Ausfall des Differenzdruckreglers !
Wird die Kapillarleitung geknickt, kann das zum Ausfall des Differenz-
druckreglers führen.
▶ Vorsichtig mit der Kapillarleitung umgehen und nicht knicken.
▶ Kapillarleitung mit einem Radius von mehr als 20 mm biegen.
Wenn Differenzdruckregler für den Heizkreis vorhanden ist:
▶ Stopfen am Anschluss mit Schlüssel 8 mm entfernen.
Flow 7002 – 6721886638 (2024/09)
▶ Kapillarleitung in den Anschluss und in den Differenzdruckregler
schrauben.
1. 1.
2
Bild 30 Kapillarleitung montieren
2
5.6 Bauseitige Rohre anschließen
HINWEIS
Undichtigkeiten durch beschädigten Kugelhahn der Montagean-
schlussplatte!
Bei Abdichtung am Gewinde kann ein hoher Drehmoment den Kugel-
00100 2223 5-03
hahn zerstören.
▶ Zur Abdichtung der bauseitigen Rohrleitungen an der Montagean-
schlussplatte Flachdichtungen (bauseits) verwenden.
HINWEIS
Undichtigkeiten durch Spannungen an den Rohrverbindungen!
Wenn die bauseitigen Rohre nicht gleich lang sind und keine Montagean-
schlussplatte verwendet wird, kann das Modul hochgedrückt werden.
▶ Bauseitige Rohre auf gleiche Länge kürzen.
▶ Bauseitige Rohre mit Flachdichtungen an die Anschlüsse der Stati-
on bzw. an die Montageanschlussplatte anschließen.
Bild 31 Module müssen gerade hängen
Montage
00100 23414 -03
00100 25056 -03
