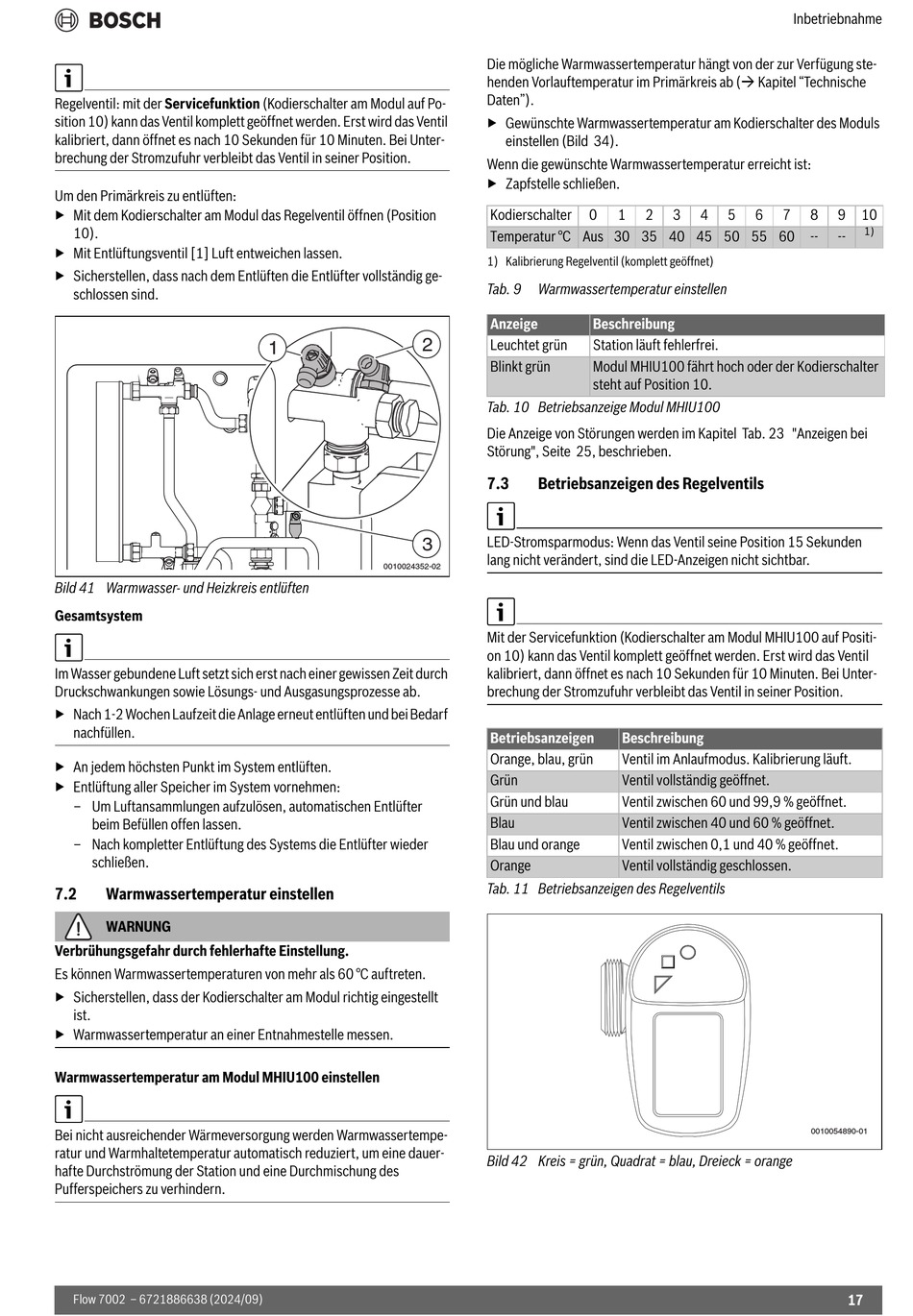

Regelventil: mit der Servicefunktion (Kodierschalter am Modul auf Po-
sition 10) kann das Ventil komplett geöffnet werden. Erst wird das Ventil
kalibriert, dann öffnet es nach 10 Sekunden für 10 Minuten. Bei Unter-
brechung der Stromzufuhr verbleibt das Ventil in seiner Position.
Um den Primärkreis zu entlüften:
▶ Mit dem Kodierschalter am Modul das Regelventil öffnen (Position
10).
▶ Mit Entlüftungsventil [1] Luft entweichen lassen.
▶ Sicherstellen, dass nach dem Entlüften die Entlüfter vollständig ge-
schlossen sind.
Bild 41 Warmwasser- und Heizkreis entlüften
Gesamtsystem
Im Wasser gebundene Luft setzt sich erst nach einer gewissen Zeit durch
Druckschwankungen sowie Lösungs- und Ausgasungsprozesse ab.
▶ Nach 1-2 Wochen Laufzeit die Anlage erneut entlüften und bei Bedarf
nachfüllen.
▶ An jedem höchsten Punkt im System entlüften.
▶ Entlüftung aller Speicher im System vornehmen:
– Um Luftansammlungen aufzulösen, automatischen Entlüfter
beim Befüllen offen lassen.
– Nach kompletter Entlüftung des Systems die Entlüfter wieder
schließen.
7.2 Warmwassertemperatur einstellen
WARNUNG
Verbrühungsgefahr durch fehlerhafte Einstellung.
Es können Warmwassertemperaturen von mehr als 60 °C auftreten.
▶ Sicherstellen, dass der Kodierschalter am Modul richtig eingestellt
ist.
▶ Warmwassertemperatur an einer Entnahmestelle messen.
Warmwassertemperatur am Modul MHIU100 einstellen
Bei nicht ausreichender Wärmeversorgung werden Warmwassertempe-
ratur und Warmhaltetemperatur automatisch reduziert, um eine dauer-
hafte Durchströmung der Station und eine Durchmischung des
Pufferspeichers zu verhindern.
Flow 7002 – 6721886638 (2024/09)
2
1
3
00100 24352 -02
Die mögliche Warmwassertemperatur hängt von der zur Verfügung ste-
henden Vorlauftemperatur im Primärkreis ab ( Kapitel "Technische
Daten").
▶ Gewünschte Warmwassertemperatur am Kodierschalter des Moduls
einstellen (Bild 34).
Wenn die gewünschte Warmwassertemperatur erreicht ist:
▶ Zapfstelle schließen.
Kodierschalter 0 1 2
Temperatur °C Aus 30 35 40 45 50 55 60
1) Kalibrierung Regelventil (komplett geöffnet)
Tab. 9 Warmwassertemperatur einstellen
Anzeige Beschreibung
Leuchtet grün Station läuft fehlerfrei.
Blinkt grün Modul MHIU100 fährt hoch oder der Kodierschalter
steht auf Position 10.
Tab. 10 Betriebsanzeige Modul MHIU100
Die Anzeige von Störungen werden im Kapitel Tab. 23 "Anzeigen bei
Störung", Seite 25, beschrieben.
7.3 Betriebsanzeigen des Regelventils
LED-Stromsparmodus: Wenn das Ventil seine Position 15 Sekunden
lang nicht verändert, sind die LED-Anzeigen nicht sichtbar.
Mit der Servicefunktion (Kodierschalter am Modul MHIU100 auf Positi-
on 10) kann das Ventil komplett geöffnet werden. Erst wird das Ventil
kalibriert, dann öffnet es nach 10 Sekunden für 10 Minuten. Bei Unter-
brechung der Stromzufuhr verbleibt das Ventil in seiner Position.
Betriebsanzeigen Beschreibung
Orange, blau, grün Ventil im Anlaufmodus. Kalibrierung läuft.
Grün Ventil vollständig geöffnet.
Grün und blau Ventil zwischen 60 und 99,9 % geöffnet.
Blau Ventil zwischen 40 und 60 % geöffnet.
Blau und orange Ventil zwischen 0,1 und 40 % geöffnet.
Orange Ventil vollständig geschlossen.
Tab. 11 Betriebsanzeigen des Regelventils
Bild 42 Kreis = grün, Quadrat = blau, Dreieck = orange
Inbetriebnahme
3 4 5 6 7 8 9
-- --
00100 00100 54890 54890
10
1)
-01 -01
