Montage
5.5 Heizkreismodul montieren
▶ Aufhängepunkt der Rückwand auf den rechten Halter im Unterputz-
kasten setzen.

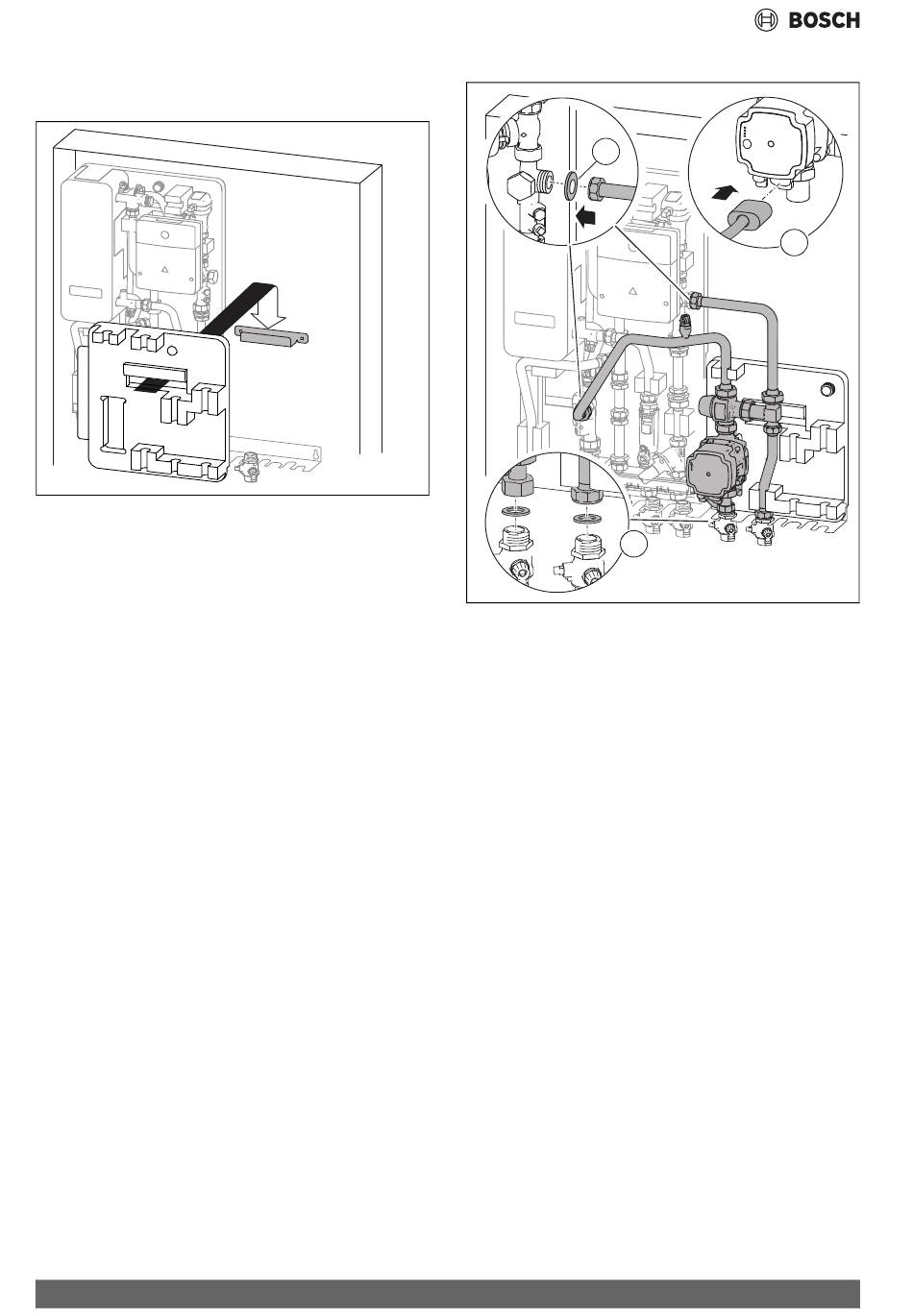

Bild 27 Rückwand des Heizkreismoduls aufhängen
Modul für den gemischten Heizkreis montieren
Lieferumfang:
• Rohrgruppe (Vorlauf und Rücklauf vormontiert)
• Dämmteil mit 4 Stück Dichtungen (1 × )
• Halter (1 × )
• Pumpenkabel (1 × )
▶ Kappen abschrauben.
▶ Rohrgruppe in das Dämmteil drücken und unten mit Dichtungen auf
die Anschlüsse der Montageanschlussplatte stellen [3].
▶ Rohrgruppe ausrichten und mit neuen Dichtungen [1] an das Basis-
modul und an Montageanschlussplatte [3] verschrauben.
12
▶ Pumpenkabel unten in Pumpe stecken [2].
00100 2326 1-03
Bild 28 Heizkreismodul montieren
Modul für den ungemischten Heizkreis montieren
Lieferumfang:
• Rohrgruppe (1 × Vorlauf, 1 × Rücklauf)
• Dämmteil mit 4 Stück Dichtungen (1 × )
• Halter (1 × )
• Blech (1 × )
• Kapillarleitung, wenn Differenzdruckregler enthalten ist
Gezeigt wird die Rohrgruppe mit Differenzdruckregler. Die Rohrgruppe
ohne Differenzdruckregler wird genauso montiert.
▶ Rohrgruppe Rücklauf in das Dämmteil drücken, ausrichten und oben
mit Dichtung [1] verschrauben.
1
3
Flow 7002 – 6721886638 (2024/09)
