Angaben zum Produkt
▶ Lieferumfang auf Unversehrtheit und Vollständigkeit prüfen.
00100 23253 -03

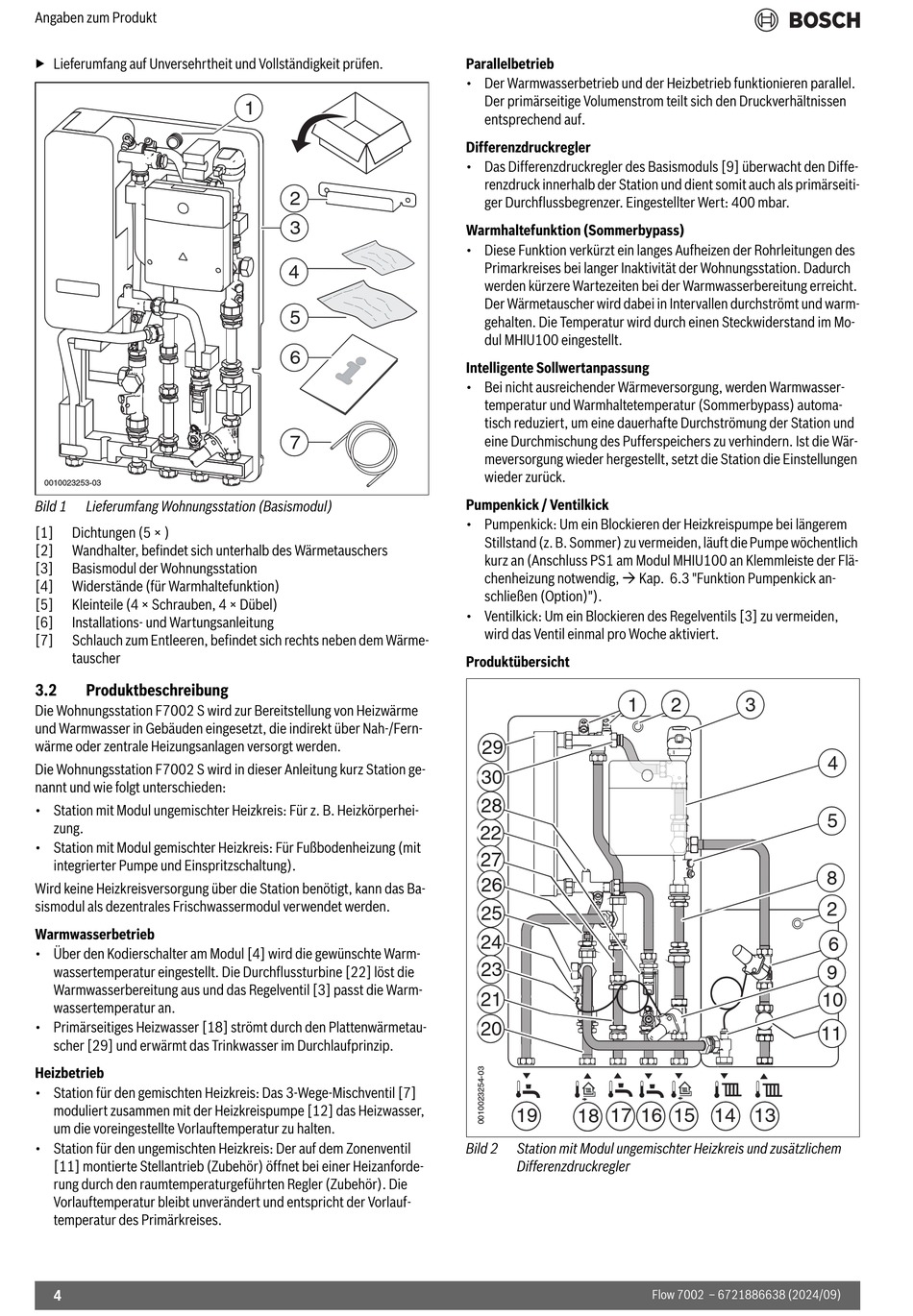

Bild 1 Lieferumfang Wohnungsstation (Basismodul)
[1] Dichtungen (5 × )
[2] Wandhalter, befindet sich unterhalb des Wärmetauschers
[3] Basismodul der Wohnungsstation
[4] Widerstände (für Warmhaltefunktion)
[5] Kleinteile (4 × Schrauben, 4 × Dübel)
[6] Installations- und Wartungsanleitung
[7] Schlauch zum Entleeren, befindet sich rechts neben dem Wärme-
tauscher
3.2 Produktbeschreibung
Die Wohnungsstation F7002 S wird zur Bereitstellung von Heizwärme
und Warmwasser in Gebäuden eingesetzt, die indirekt über Nah-/Fern-
wärme oder zentrale Heizungsanlagen versorgt werden.
Die Wohnungsstation F7002 S wird in dieser Anleitung kurz Station ge-
nannt und wie folgt unterschieden:
• Station mit Modul ungemischter Heizkreis: Für z. B. Heizkörperhei-
zung.
• Station mit Modul gemischter Heizkreis: Für Fußbodenheizung (mit
integrierter Pumpe und Einspritzschaltung).
Wird keine Heizkreisversorgung über die Station benötigt, kann das Ba-
sismodul als dezentrales Frischwassermodul verwendet werden.
Warmwasserbetrieb
• Über den Kodierschalter am Modul [4] wird die gewünschte Warm-
wassertemperatur eingestellt. Die Durchflussturbine [22] löst die
Warmwasserbereitung aus und das Regelventil [3] passt die Warm-
wassertemperatur an.
• Primärseitiges Heizwasser [18] strömt durch den Plattenwärmetau-
scher [29] und erwärmt das Trinkwasser im Durchlaufprinzip.
Heizbetrieb
• Station für den gemischten Heizkreis: Das 3-Wege-Mischventil [7]
moduliert zusammen mit der Heizkreispumpe [12] das Heizwasser,
um die voreingestellte Vorlauftemperatur zu halten.
• Station für den ungemischten Heizkreis: Der auf dem Zonenventil
[11] montierte Stellantrieb (Zubehör) öffnet bei einer Heizanforde-
rung durch den raumtemperaturgeführten Regler (Zubehör). Die
Vorlauftemperatur bleibt unverändert und entspricht der Vorlauf-
temperatur des Primärkreises.
4
1
2
3
4
5
6
7
Parallelbetrieb
• Der Warmwasserbetrieb und der Heizbetrieb funktionieren parallel.
Der primärseitige Volumenstrom teilt sich den Druckverhältnissen
entsprechend auf.
Differenzdruckregler
• Das Differenzdruckregler des Basismoduls [9] überwacht den Diffe-
renzdruck innerhalb der Station und dient somit auch als primärseiti-
ger Durchflussbegrenzer. Eingestellter Wert: 400 mbar.
Warmhaltefunktion (Sommerbypass)
• Diese Funktion verkürzt ein langes Aufheizen der Rohrleitungen des
Primarkreises bei langer Inaktivität der Wohnungsstation. Dadurch
werden kürzere Wartezeiten bei der Warmwasserbereitung erreicht.
Der Wärmetauscher wird dabei in Intervallen durchströmt und warm-
gehalten. Die Temperatur wird durch einen Steckwiderstand im Mo-
dul MHIU100 eingestellt.
Intelligente Sollwertanpassung
• Bei nicht ausreichender Wärmeversorgung, werden Warmwasser-
temperatur und Warmhaltetemperatur (Sommerbypass) automa-
tisch reduziert, um eine dauerhafte Durchströmung der Station und
eine Durchmischung des Pufferspeichers zu verhindern. Ist die Wär-
meversorgung wieder hergestellt, setzt die Station die Einstellungen
wieder zurück.
Pumpenkick / Ventilkick
• Pumpenkick: Um ein Blockieren der Heizkreispumpe bei längerem
Stillstand (z. B. Sommer) zu vermeiden, läuft die Pumpe wöchentlich
kurz an (Anschluss PS1 am Modul MHIU100 an Klemmleiste der Flä-
chenheizung notwendig,  Kap. 6.3 "Funktion Pumpenkick an-
schließen (Option)").
• Ventilkick: Um ein Blockieren des Regelventils [3] zu vermeiden,
wird das Ventil einmal pro Woche aktiviert.
Produktübersicht
1
29
30
28
22
27
26
25
24
23
21
20
19 17
18
Bild 2 Station mit Modul ungemischter Heizkreis und zusätzlichem
Differenzdruckregler
2 3
16 15 14 13
Flow 7002 – 6721886638 (2024/09)
4
5
8
2
6
9
10
11
