Inhaltszusammenfassung für Bosch HSM2

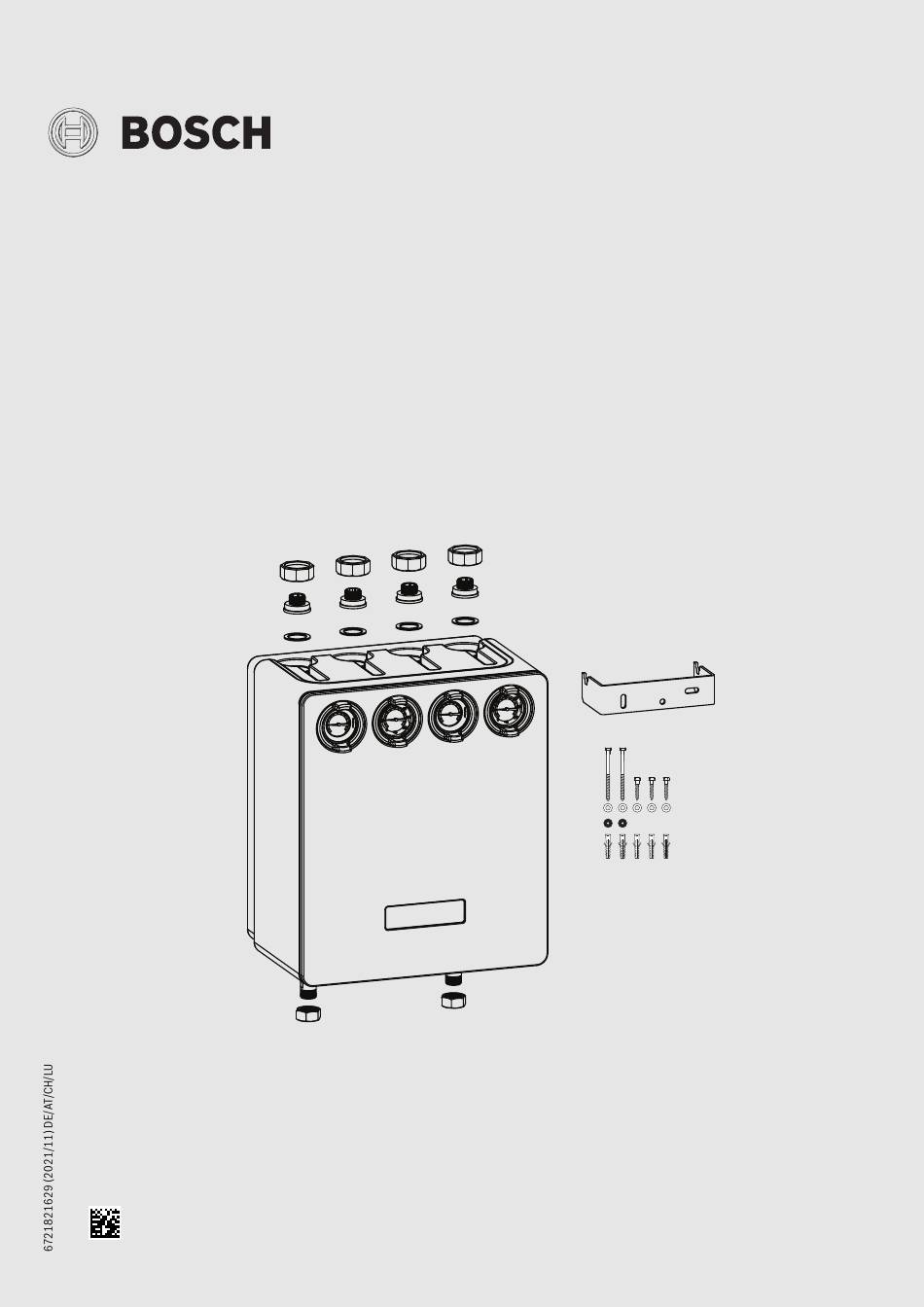

- Seite 1 Installations- und Wartungsanleitung für den Fachmann HSM2 HSM2-U 20/7 MM200 | HSM2-M 20/7 MM200...
-
Seite 2: Inhaltsverzeichnis
GEFAHR bedeutet, dass schwere bis lebensgefährliche Personenschä- 2.3.2 HSM2-U 20/7 MM200......5 den auftreten werden. -
Seite 3: Allgemeine Sicherheitshinweise
Betriebsbedingungen der Heizungs- anlage ein. ▶ Bedienung der Heizungsanlage erklären und dabei besonders auf alle sicherheitsrelevanten Handlun- gen eingehen. ▶ Darauf hinweisen, dass Umbau oder Instandsetzun- gen nur vom zugelassenen Heizungsfachbetrieb ausgeführt werden dürfen. HSM2 – 6721821629 (2021/11) -
Seite 4: Angaben Zum Produkt
Weiche kommen. ▶ Nur sauerstoffdichte Heizungsrohre in der Heizungsanlage verwen- den. Fußbodenheizungen ▶ Merkblatt 7 181 465 172 über den Einsatz von Bosch Wärmeerzeu- ger in Fußbodenheizungsanlagen beachten Ausdehnungsgefäß Wenn im Wärmeerzeuger ein Ausdehnungsgefäß vorhanden ist: ▶ Prüfen, ob ein zusätzliches Ausdehnungsgefäß für die angeschlosse- nen Heizkreise notwendig ist (siehe auch Installationsanleitung des Wärmeerzeugers) -
Seite 5: Hsm2-U 20/7 Mm200
Temperaturwächter gemischter Heizkreis MM200 Modul für zwei Heizkreise Pumpe ungemischter Heizkreis Pumpe gemischter Heizkreis Rückschlagventil Gemeinsamer Vorlauftemperaturfühler Vorlauftemperaturfühler Mischermotor Mit HSM2-U 20/7 MM200 sind folgende Kombinationen von Regler und Fernbedienung möglich: Kombination Heizkreis 1 Heizkreis 2 CW100 CR100 CW400 CW400... -
Seite 6: Hsm2-M 20/7 Mm200
Primärkreis beträgt 2500 l/h. Rückschlagventil Gemeinsamer Vorlauftemperaturfühler Ungemischter Kreis HK TC1/TC2 Vorlauftemperaturfühler T Heizkreis Vor-/Rücklauf VC1/VC2 Mischermotor Max. Wärmeleistung [kW] Mit HSM2-M 20/7 MM200 sind folgende Kombinationen von Regler und Max. Volumenstrom [l/h] 2000 2000 2000 Fernbedienung möglich: Gemischter Kreis HK Kombination... -
Seite 7: Beispiel Für Die Heizkreisauslegung
Rücklauftemperaturanhebung und damit eine Verschlech- für das Thermostatventil in diesem Strang. Die Abschätzung ersetzt nicht die terung des Wirkungsgrades bei Brennwertgeräten vermieden. Berechnung (zum Beispiel in Deutschland nach DIN 18380 ) nach speziellen bestehenden Rechtsvorschriften für den hydraulischen Abgleich. HSM2 – 6721821629 (2021/11) -
Seite 8: Auswahl Der Leistungsstufe Der Pumpen
Leistungsfelder der Pumpe für die Differenzdruck-Kennlinien und den automatischen Betrieb 0 200 400 600 800 1000 1200 1400 1600 1800 2000 V [l/h] 0010013935-003 Bild 6 Pumpenkennlinien Differenzdruck variabel Pumpenstufe 1 Pumpenstufe 2 (Voreinstellung) Pumpenstufe 3 Förderhöhe Wärmeleistung Heizkreis Volumenstrom HSM2 – 6721821629 (2021/11) -
Seite 9: Produktübersicht
Produktübersicht Produktübersicht HSM2-U 20/7 MM200 0010041198-001 Bild 8 Produktübersicht HSM2-U 20/7 MM200 Wandhalter [18] 4x Dichtung 5x Dübel S 8 [19] 4x Verschraubung, ¾" Außengewinde 2x Isolierscheibe 19,5 × 8 (Gummi) [20] Rücklauf ungemischter Heizkreis 5x Unterlegscheibe 16 × 8,5... -
Seite 10: Hsm2-M 20/7 Mm200
Produktübersicht HSM2-M 20/7 MM200 0010041199-001 Bild 9 Produktübersicht HSM2-M 20/7 MM200 Wandhalter [20] 4x Verschraubung, ¾" Außengewinde 5x Dübel S 8 [21] Rücklauf gemischter Heizkreis 1 2x Isolierscheibe 19,5 × 8 (Gummi) [22] Vorlauf gemischter Heizkreis 1 5x Unterlegscheibe 16 × 8,5 [23] Rücklauf gemischter Heizkreis 2... -
Seite 11: Abmessungen Und Technische Daten
Abmessungen und technische Daten Abmessungen und technische Daten Abmessungen und Anschlüsse HSM2-U 20/7 MM200 und HSM2-M 20/7 MM200 293,5 122,5 3 /4 3 /4 0010041213-001 Bild 10 Abmessungen und Anschlüsse (Maße in mm) Technische Daten 4.2.1 3-Wege-Mischer Mischer-Stellmotor Spannungsversorgung 230 V ~ 50 Hz... -
Seite 12: Pumpe
1705 9794 1465 6658 – – 4612 – – 3246 – – Tab. 10 1000 1800 1400 2200 2600 3000 1200 1600 2000 2400 2800 V [l/h] 0010013922-003 Bild 12 Druckverlust-Diagramm ungemischter Heizkreis p Druckverlust Durchfluss HSM2 – 6721821629 (2021/11) -
Seite 13: Installation
Aufbau der Wand geeignet sind. 0010041223-001 ▶ An geeigneter Stelle drei Löcher für den Wandhalter bohren und Bild 14 Befestigung an der Wand am Beispiel HSM2-M 20/7 MM200 Dübel setzen ( Bild 13 und 14). ▶ Vorderen Wärmeschutz abnehmen. ▶ Wandhalter waagerecht mit den Aussparungen nach oben mittels drei kurzer Schrauben mit Unterlegscheiben an der Wand befestigen. -
Seite 14: Temperaturwächter Mc1/Mc2 Montieren Und Einstellen
▶ Maximale Vorlauftemperatur auf einen für den Bodenbelag geeigne- Bild 18 Temperaturwächter montieren ten Wert einstellen. Bei HSM2-M 20/7 MM200: ▶ Sicherstellen, dass der Temperaturwächter den entsprechenden Heizkreisen zugeordnet ist. Der auf der linken Seite im MM200 ange- schlossene Temperaturwächter gehört zum links angeordneten Heiz- Bei Montage der Temperaturwächter an Mehrschichtverbundrohren ist... -
Seite 15: Elektrischer Anschluss
(Mindestabstand 100 mm). ▶ Bei induktiven äußeren Einflüssen Leitungen geschirmt ausführen (z. B. Starkstromkabel, Fahrdrähte, Trafostationen, Rundfunk- und Fernsehgeräte, Amateurfunkstationen, Mikrowellengeräte, usw.). Wenn die Leitungsquerschnitte der BUS-Leitungen unterschiedlich sind: ▶ BUS-Leitungen über eine Verteilerdose anschließen. HSM2 – 6721821629 (2021/11) -
Seite 16: Elektrische Anschlusspläne
1 2 3 N L IN L IN N 74 75 1 2 1 2 L IN 230 V AC 0010041287-001 Bild 21 Anschlussplan HSM2-U 20/7 MM200 Abzweigdose CW400 Bedieneinheit raumtemperaturgeführt/außentemperaturge- Außentemperaturfühler führt MC2 Temperaturwächter für gemischten Heizkreis CW800 Bedieneinheit raumtemperaturgeführt/außentemperaturge- PC1 Pumpe ungemischter Heizkreis führt... - Seite 17 1 2 3 N L IN L IN N 74 75 1 2 1 2 L IN L IN 230 V AC 0010041288-001 Bild 22 Anschlussplan HSM2-M 20/7 MM200 Abzweigdose CW400 Bedieneinheit raumtemperaturgeführt/außentemperaturge- Außentemperaturfühler führt MC1/MC2 Temperaturwächter CW800 Bedieneinheit raumtemperaturgeführt/außentemperaturge- PC1/PC2 Pumpe gemischter Heizkreis führt...
-
Seite 18: Inbetriebnahme
Schwerkraftbremse ist geöff- net. geschlossen Kein Durchgang, für War- tungszwecke. Tab. 12 Einstellungen der Kugelhähne 90° 45° 0010041428-001 Bild 24 Einstellungen der Kugelhähne, Vorlauf Zu Wartungszwecken die vier Kugelhähne schließen. Die Heizungsanlage muss nicht entleert werden. HSM2 – 6721821629 (2021/11) -
Seite 19: Pumpe
Bild 25 Informationen zur Pumpe Kurzanleitung zur Einstellung der Pumpe: Die LED-Auswahl der Regelungsarten und den dazugehörigen Kennlinien erfolgt durch Drücken (ca. 1 Sekunde) der Bedientaste im Uhrzeigersinn (Bild 26). 0010042950-001 Bild 26 Einstellung der Pumpe, Regelungsart und Kennlinien HSM2 – 6721821629 (2021/11) -
Seite 20: Manueller Betrieb Mischermotor
2. 2. 2. 250 ms 1 sec - 1 sec 0010042955-001 Bild 29 Einstellung der Pumpe, Taste sperren/entsperren Manueller Betrieb Mischermotor Bei Störungen im Reglersystem kann der gemischte Heizkreis notfalls am Mischermotor im manuellen Betrieb gesteuert werden. HSM2 – 6721821629 (2021/11) -
Seite 21: Außerbetriebnahme
▶ Kürzere BUS-Leitung her- kend Leitung überschritten stellen. Störungsanzeige im ▶ Zugehörige Anleitung der Display der Bedieneinheit Bedieneinheit und das Servicehandbuch enthal- ten weitere Hinweise zur Störungsbehebung. dauernd keine Störung Normalbetrieb grün Tab. 13 Störungen beheben HSM2 – 6721821629 (2021/11) -
Seite 22: Austausch Mischermotor
▶ Anschlusskabel des Mischermotors sachgemäß verlegen und ent- Bild 33 Mischermotor abnehmen sprechend den Anschlussplänen anschließen. ▶ Mischermotor am Drehschalter für Betriebsart auf Automatikbetrieb einstellen. 0010042714-001 Bild 32 Drehschalter des Mischermotors in Mittelstellung 0010042716-001 Bild 34 Mischermotor montieren HSM2 – 6721821629 (2021/11) -
Seite 23: Umweltschutz Und Entsorgung
Umweltschutz und Entsorgung Umweltschutz und Entsorgung Der Umweltschutz ist ein Unternehmensgrundsatz der Bosch-Gruppe. Qualität der Produkte, Wirtschaftlichkeit und Umweltschutz sind für uns gleichrangige Ziele. Gesetze und Vorschriften zum Umweltschutz wer- den strikt eingehalten. Zum Schutz der Umwelt setzen wir unter Berücksichtigung wirtschaftli- cher Gesichtspunkte bestmögliche Technik und Materialien ein. - Seite 24 DEUTSCHLAND ÖSTERREICH SCHWEIZ Bosch Thermotechnik GmbH Robert Bosch AG Vertrieb Postfach 1309 Geschäftsbereich Thermotechnik Meier Tobler AG D-73243 Wernau Göllnergasse 15-17 Feldstrasse 11 www.bosch-einfach-heizen.de A-1030 Wien CH-6244 Nebikon Betreuung Fachhandwerk Allgemeine Anfragen: +43 1 79 722 8391 Tel.: +41 44 806 41 41...
