5.3 Schrank (Zubehör) und Halter montieren
HINWEIS
Sachschaden durch unsachgemäße Montage!
Unsachgemäße Montage kann dazu führen, dass das Gerät von der
Wand herunterfällt.
▶ Gerät nur an eine feste, starre Wand montieren. Diese Wand muss
das Gerätegewicht tragen können und mindestens so groß sein wie
die Auflagefläche des Geräts.
▶ Nur für den Wandtyp und das Gerätegewicht geeignete Schrauben
und Dübel verwenden.
Die dargestellten Schränke können Unterputz- oder Aufputzschränke
sein und sind nur symbolisch dargestellt.
Schrank mit vormontierten Wandhalter und Bolzen montieren
▶ Schrank (Zubehör) ausreichend befestigen. Beiliegende Anleitung
beachten.

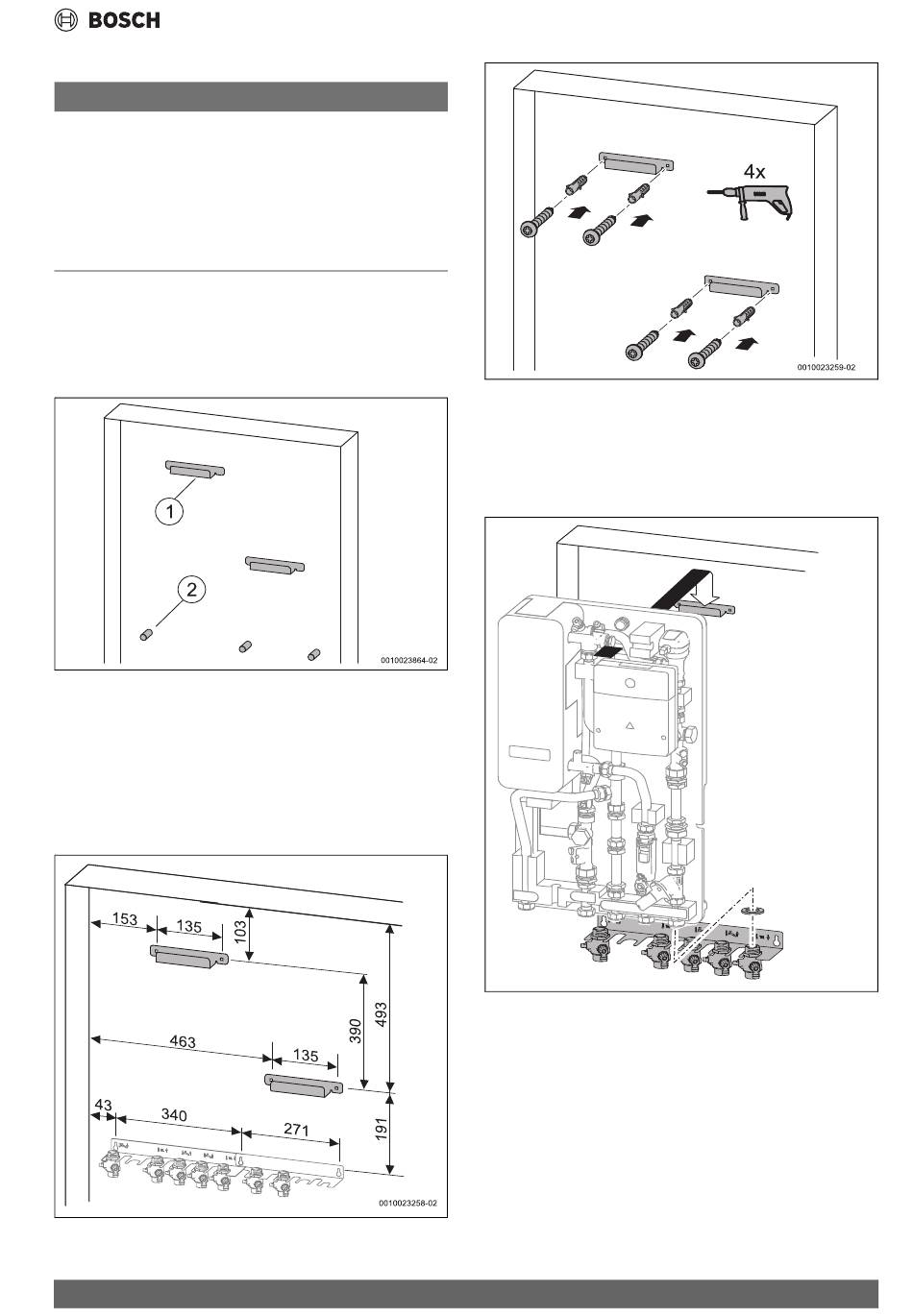

Bild 23 Schrank mit integrierten Haltern (Zubehör)
[1] Halter für Basis- und Heizkreismodul
[2] Gewindebolzen 6 mm für Montageanschlussplatten
Wandhalter bauseits montieren
Der Montageanschlussplatte liegt eine separate Anleitung bei. Wir emp-
fehlen die Halter mit Schrauben 6 mm zu befestigen.
▶ Löcher entsprechend der Abmessungen für Halter bohren.
▶ Beiliegende Halter mit Dübel und Schrauben befestigen.
Bild 24 Abstandsmaße für beiliegende Wandhalter
Flow 7002 – 6721886638 (2024/09)
Bild 25 Beiliegende Wandhalter und montieren
5.4 Basismodul montieren
▶ Aufhängepunkt des Basismoduls auf den linken Halter im Unterputz-
kasten setzen.
▶ Anschlüsse unten mit Dichtungen auf Montageanschlussplatte set-
zen und Verschraubungen festziehen.
Bild 26 Basismodul aufhängen
Montage
5x
00100 23260 -03
11
