Angaben zum Produkt
t [
°C
]
40
35
1
30
25
20
15
10
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17
sek [l/min]

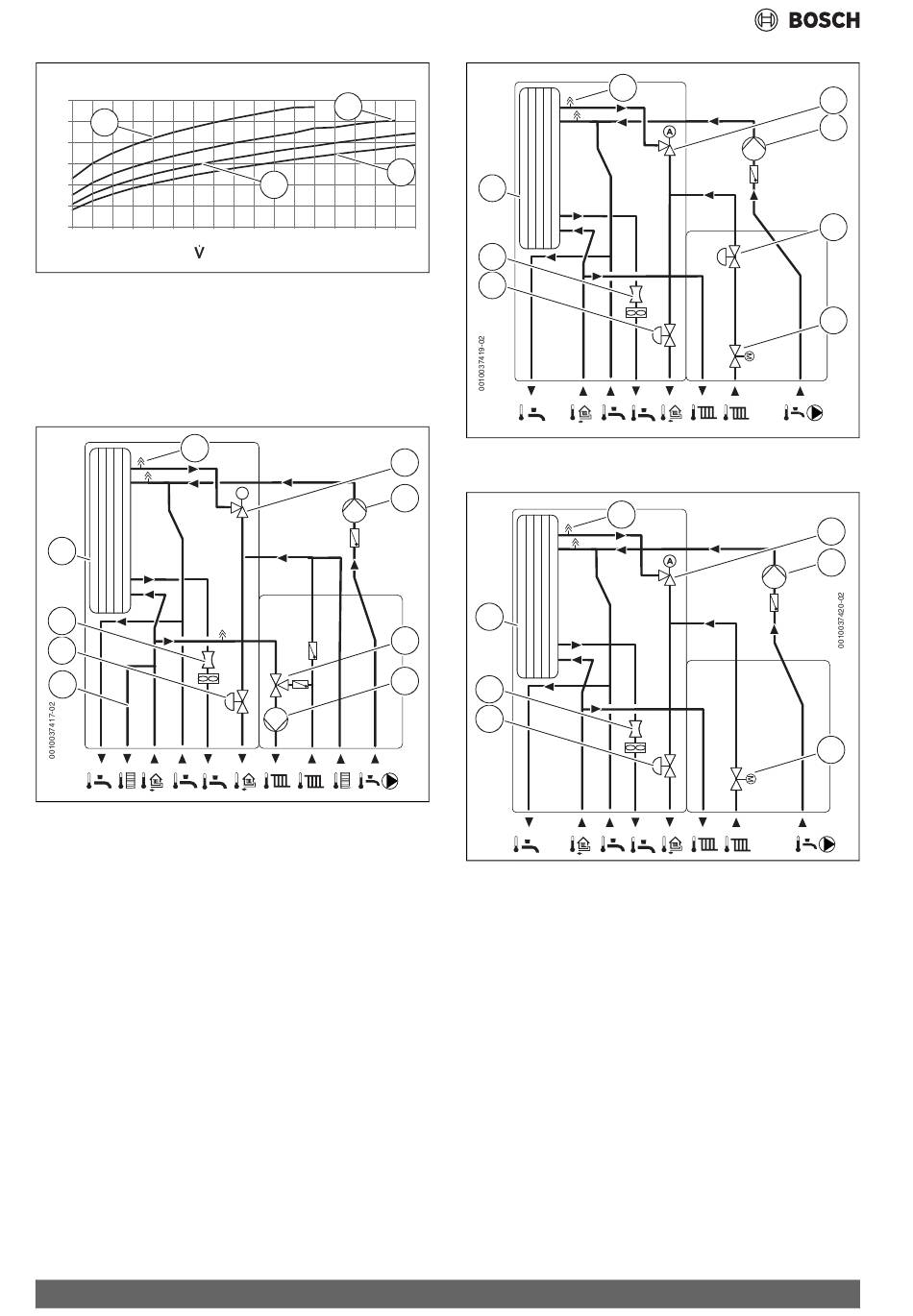

Bild 15 45 kW - Rücklauftemperatur bei Wassererwärmung von 10 auf
60 °C
[1]
Primärtemperatur 65 °C
[2]
Primärtemperatur 70 °C
[3]
Primärtemperatur 75 °C
[4]
Primärtemperatur 80 °C
Rohrleitungs- und Instrumentenfließschema
1
10
9
8
11
Bild 16 Gemischter Heizkreis mit Zirkulationspumpe und mit Hochtem-
peraturabgang Badheizkörper (Zubehör)
[1]
Entlüftungsventil
[2]
Regelventil
[3]
Zirkulationspumpe (Zubehör)
[4]
Differenzdruckregler Heizkreis
[5]
Zonenventil (Stellmotor, Zubehör)
[6]
3-Wege-Mischventil
[7]
Pumpe Heizkreis
[8]
Differenzdruckregler Primärkreis
[9]
Durchflussturbine und -begrenzer
[10] Plattenwärmetauscher
[11] Hochtemperaturabgang für Badheizkörper (Zubehör)
8
45 kW
2
4
3
00100
555
81-01
2
M
3
6
7
1
10
9
8
Bild 17 Ungemischter Heizkreis mit Differenzdruckregler Heizkreis und
Zirkulationspumpe (Zubehör)
1
10
9
8
Bild 18 Ungemischter Heizkreis ohne Differenzdruckregler Heizkreis,
mit Zirkulationspumpe (Zubehör)
Flow 7002 – 6721886638 (2024/09)
2
3
4
5
2
3
5
