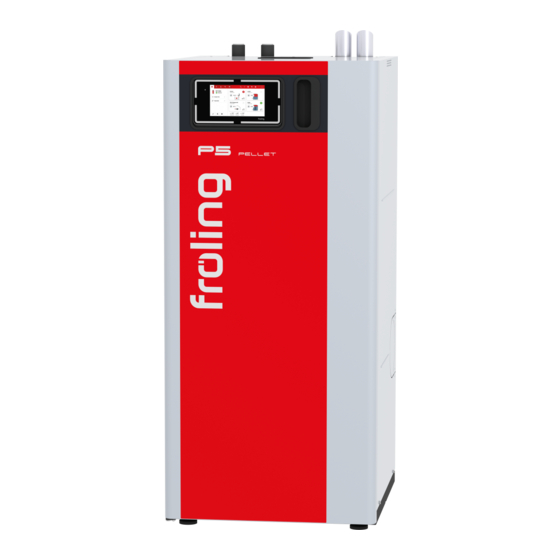

Froling P5 Pellet 45 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Froling Anleitungen
  4. Pelletkessel
  5. P5 Pellet 45
  6. Bedienungsanleitung

Froling P5 Pellet 45 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für P5 Pellet 45:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
Bedienungsanleitung
Pelletskessel P5 Pellet 45-105 (ESP)
Pelletskessel P5 Pellet
Pellets-Brennwertkessel P5 Pellet
Deutschsprachige Original-Bedienungsanleitung für den Bediener!
Anweisungen und Sicherheitshinweise lesen und beachten!
Technische Änderungen, Druck- und Satzfehler vorbehalten!
B1930125_de | Ausgabe 06.05.2025
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Froling P5 Pellet 45

Inhaltszusammenfassung für Froling P5 Pellet 45

  • Seite 1 Bedienungsanleitung Pelletskessel P5 Pellet 45-105 (ESP) Pelletskessel P5 Pellet Pellets-Brennwertkessel P5 Pellet Deutschsprachige Original-Bedienungsanleitung für den Bediener! Anweisungen und Sicherheitshinweise lesen und beachten! Technische Änderungen, Druck- und Satzfehler vorbehalten! B1930125_de | Ausgabe 06.05.2025...

  • Seite 2: Inhaltsverzeichnis

    Betriebsart der Komponente ändern..................31 5.4.2 Temperaturen ändern ......................32 5.4.3 Komponente umbenennen....................... 33 5.4.4 Zeiten ändern........................... 34 5.5 Anlagenschema ............................ 35 5.5.1 Anlagenschema konfigurieren ....................35 5.6 Wartung & Diagnose ..........................35 5.7 Einstellungen............................35 B1930125_de | Bedienungsanleitung Pelletskessel P5 Pellet 45-105 (ESP)
  • Seite 3 7.1 Allgemeine Störung an der Spannungsversorgung ................62 7.1.1 Verhalten der Anlage nach Stromausfall ................. 62 7.2 Übertemperatur ............................. 62 7.3 Störungen mit Störmeldung ........................63 7.3.1 Vorgehensweise bei Störmeldungen ..................63 B1930125_de | Bedienungsanleitung Pelletskessel P5 Pellet 45-105 (ESP)

  • Seite 4: Allgemein

    Gewährleistungs- und Garantiebestimmungen Grundsätzlich gelten unsere Verkaufs- und Lieferbedingungen, die dem Kunden zur Verfügung gestellt und durch den Vertragsabschluss zur Kenntnis genommen wurden. Darüber hinaus können Sie die Garantiebedingungen dem beiliegenden Garantiepass entnehmen. B1930125_de | Bedienungsanleitung Pelletskessel P5 Pellet 45-105 (ESP)

  • Seite 5: Produktübersicht P5 Pellet 45-105

    Sicherheitstemperaturbegrenzer STB Pelletsbehälter Lambdasonde Zyklondeckel mit Dichtschieber Saugzuggebläse Rückbrandschieber Abgasrohranschluss Keramikzünder Rücklaufanhebung Siliziumkarbid-Brennkammer Anschluss für raumluftunabhängige Betriebsweise (optional) Kipprost Wascheinrichtung Brennwert-Wärmetauscher Ascheschnecke Retorte Wirkungsgrad-Optimierungssystem WOS mit Verdrängkörper Aschebehälter Retorte Siphon für Kondensatablauf B1930125_de | Bedienungsanleitung Pelletskessel P5 Pellet 45-105 (ESP)

  • Seite 6: Sicherheit

    Die gefährliche Situation kann eintreten und führt, wenn die Maßnahmen nicht befolgt werden, zu leichten oder geringfügigen Verletzungen. HINWEIS Die gefährliche Situation kann eintreten und führt, wenn die Maßnahmen nicht befolgt werden, zu Sach- oder Umweltschäden. B1930125_de | Bedienungsanleitung Pelletskessel P5 Pellet 45-105 (ESP)

  • Seite 7: Verwendete Piktogramme

    Warnung vor Verletzung an Finger Warnung vor Verletzung an Finger oder Hand, Zahnrad-/ oder Hand, Schneidkante Kettenradantrieb Warnung vor Handverletzungen Warnung vor Verletzung durch Einzug in rotierende Wellen Warnung vor erhöhter CO- Warnung vor Rutschgefahr Konzentration B1930125_de | Bedienungsanleitung Pelletskessel P5 Pellet 45-105 (ESP)

  • Seite 8: Allgemeine Sicherheitshinweise

    Abgasrohres oder unzureichender Kaminzug können zu schwerwiegender Störung der Verbrennung (z.B. spontane Entzündung von Schwelgasen / Verpuffung) führen! Daher gilt: r Nur eine einwandfrei funktionierende Abgasanlage garantiert den optimalen Betrieb des Kessels! B1930125_de | Bedienungsanleitung Pelletskessel P5 Pellet 45-105 (ESP)

  • Seite 9: Bestimmungsgemäße Verwendung

    Holzpellets aus naturbelassenem Holz mit einem Durchmesser von 6 mm Normenhinweis Brennstoff gem. EN ISO 17225 - Teil 2: Holzpellets Klasse A1 / D06 und/oder: Zertifizierungsprogramm ENplus bzw. DINplus Allgemein gilt: Lagerraum vor Neubefüllung auf Pelletsstaub prüfen und gegebenenfalls reinigen! B1930125_de | Bedienungsanleitung Pelletskessel P5 Pellet 45-105 (ESP)

  • Seite 10: Unzulässige Brennstoffe

    Für persönliche Schutzausrüstung gemäß den Vorschriften zur Unfallverhütung sorgen! ▪ Bei Bedienung, Inspektion und Reinigung: - geeignete Arbeitsbekleidung - Schutzhandschuhe - Festes Schuhwerk - Staubmaske Bei Arbeiten mit Staub des elektrostatischen Partikelabscheiders Staubmasken der Filterklasse FFP-2 oder höher verwenden B1930125_de | Bedienungsanleitung Pelletskessel P5 Pellet 45-105 (ESP)

  • Seite 11: Sicherheitseinrichtungen

    Zeit geöffnet, stellt der Kessel automatisch geregelt ab. SICHERHEITSVENTIL (Schutz bei Überhitzung/Überdruck) Bei Erreichen eines Kesseldrucks von max. 3 bar öffnet das Sicherheitsventil und bläst das Heizungswasser in Form von Dampf ab. HINWEIS: Nicht im Lieferumfang enthalten B1930125_de | Bedienungsanleitung Pelletskessel P5 Pellet 45-105 (ESP)

  • Seite 12: Restrisiken

    Kessel geregelt abstellen (Betriebszustand "Kessel Aus") und auskühlen lassen r Bei Arbeiten am Kessel generell Schutzhandschuhe tragen und nur an den vorgesehenen Handgriffen bedienen r Abgasrohre isolieren und während des Betriebs nicht berühren B1930125_de | Bedienungsanleitung Pelletskessel P5 Pellet 45-105 (ESP)
  • Seite 13 Kessel durch Tippen auf „Kessel Aus“ ausschalten Kessel stellt geregelt ab und wechselt in den Betriebszustand "Kessel Aus" r Kessel mind. 1 Stunde auskühlen lassen r Hauptschalter ausschalten und gegen Wiedereinschalten sichern B1930125_de | Bedienungsanleitung Pelletskessel P5 Pellet 45-105 (ESP)

  • Seite 14: Verhalten Im Notfall

    2.9.3 Brand der Anlage GEFAHR Bei Brand der Anlage: Lebensgefahr durch Feuer und giftige Gase Verhalten im Brandfall: r Aufstellungsraum des Kessels verlassen und Türe schließen r Bauseitigen NOT-HALT-Schalter betätigen r Feuerwehr verständigen B1930125_de | Bedienungsanleitung Pelletskessel P5 Pellet 45-105 (ESP)

  • Seite 15: Hinweise Zum Betrieb Einer Heizungsanlage

    ▪ Schutz der Anlage vor Verbiss und Einnisten von Tieren (z. B. Nagern) ▪ Keine entzündlichen Materialien in Umgebung der Anlage ▪ Nationale und regionale Vorschriften für die Installation von Rauch- und Kohlenmonoxidmeldern beachten B1930125_de | Bedienungsanleitung Pelletskessel P5 Pellet 45-105 (ESP)

  • Seite 16: Verbrennungsluft

    3.3.2 Raumluftabhängige Betriebsweise Die Verbrennungsluft wird dem Aufstellungsort entnommen. Das drucklose Nachströmen der benötigten Luftmenge muss entsprechend sichergestellt sein. Kessel im raumluftabhängigen Betrieb Luftsaugende Anlage (z. B. Zentralstaubsauganlage, Wohnraumlüftung) Unterdrucküberwachung Verbrennungsluftzufuhr von außen B1930125_de | Bedienungsanleitung Pelletskessel P5 Pellet 45-105 (ESP)
  • Seite 17 Betrieb aller mechanischen und natürlichen Be- und Entlüftungsanlagen ausreichende Verbrennungsluft nachströmen kann. Dabei muss der Aufstellungsort ein Mindestvolumen entsprechend den regional gültigen Normen aufweisen. Normenhinweis Österreich: OIB-Richtlinie 3 – Hygiene, Gesundheit und Umweltschutz Deutschland: Muster-Feuerungsverordnung (MFeuV) B1930125_de | Bedienungsanleitung Pelletskessel P5 Pellet 45-105 (ESP)

  • Seite 18: Raumluftunabhängige Betriebsweise (Rlu)

    Der Kessel verfügt über einen zentralen Verbrennungsluftanschluss (2), an dem die Zuluftleitung dicht angeschlossen wird. Die Verbrennungsluftversorgung kann aus dem Luftzug einer Systemabgasanlage (4) oder über eine eigene Zuluftleitung (5) direkt von der Außenseite des Gebäudes erfolgen. B1930125_de | Bedienungsanleitung Pelletskessel P5 Pellet 45-105 (ESP)

  • Seite 19: Zuluftleitung

    Wasser, Fremdkörpern oder Kleintieren vorsehen. Der Querschnitt darf dadurch nicht verengt werden. ▪ Eintrittsöffnung nicht verschließen oder verstellen ▪ Temperaturbeständigkeit der Verrohrung beachten (bis 120 °C) ▪ Zuluftleitung vor mechanischer Beschädigung geschützt ausführen B1930125_de | Bedienungsanleitung Pelletskessel P5 Pellet 45-105 (ESP)

  • Seite 20: Heizungswasser

    1. Zur Berechnung des spezifischen Anlagenvolumens ist bei Anlagen mit mehreren Wärmeerzeugern die kleinste Einzelheizleistung einzusetzen. 2. Bei Anlagen mit mehreren Wärmeerzeugern mit unterschiedlichen spezifischen Wasserinhalten ist der jeweils kleinste spezifische Wasserinhalt maßgebend. B1930125_de | Bedienungsanleitung Pelletskessel P5 Pellet 45-105 (ESP)
  • Seite 21 ▪ Nur jene Bereiche mit frostgeschütztem Wärmeträgermedium füllen, die von möglichem Frost betroffen sind (TIPP: Systemtrennung) ▪ Dosierung des Frostschutzes gemäß Angaben des Herstellers regelmäßig prüfen ▪ Frostgeschütztes Wärmeträgermedium nach Ablauf der Haltbarkeit entsorgen und Anlage neu befüllen B1930125_de | Bedienungsanleitung Pelletskessel P5 Pellet 45-105 (ESP)

  • Seite 22: Druckhaltesysteme

    Wasseroberfläche ein, wodurch es zu einer Korrosionsgefährdung für die angeschlossenen Anlagenkomponenten kommt. Diese Anlagen bieten keine Sauerstoffentfernung im Sinne eines Korrosionsschutzes gemäß VDI 2035 und dürfen aus korrosionstechnischer Sicht nicht eingesetzt werden. B1930125_de | Bedienungsanleitung Pelletskessel P5 Pellet 45-105 (ESP)

  • Seite 23: Pufferspeicher

    Kessels Abgastemperaturen auftreten können, die niedriger als 160 K über der Raumtemperatur sind. HINWEIS! Weitere Hinweise zu Normen und Vorschriften sowie die Abgastemperaturen im gereinigten Zustand und die weiteren Abgaswerte sind den technischen Daten der Montageanleitung zu entnehmen! B1930125_de | Bedienungsanleitung Pelletskessel P5 Pellet 45-105 (ESP)

  • Seite 24: Betreiben Der Anlage

    Bedienpersonals durchgeführt. Die Anwesenheit der betreffenden Person(en) ist für die ordnungsgemäße Übergabe des Produktes erforderlich! HINWEIS Austritt von Kondenswasser während der ersten Aufheizphase stellt keine Funktionsstörung dar. r Tipp: Eventuell Putztücher zurecht legen! B1930125_de | Bedienungsanleitung Pelletskessel P5 Pellet 45-105 (ESP)

  • Seite 25: Spannungsversorgung Einschalten

    Vordere Tür öffnen r Sterngriffe lockern, zur Seite schwenken und Blende nach vorne klappen r Aschebehälter herausziehen r Öffnung an der Rückseite mit Schieber verschließen und Aschebehälter zur Entleerstelle transportieren B1930125_de | Bedienungsanleitung Pelletskessel P5 Pellet 45-105 (ESP)

  • Seite 26: Spannungsversorgung Ausschalten

    Ä Kessel stellt geregelt ab und wechselt nach dem Reinigungszyklus in den Betriebszustand "Kessel Aus" r Hauptschalter ausschalten Ä Kesselregelung ist ausgeschaltet Ä Alle Komponenten des Kessels sind ohne Spannungsversorgung HINWEIS! Frostschutz-Funktion ist nicht mehr aktiv! B1930125_de | Bedienungsanleitung Pelletskessel P5 Pellet 45-105 (ESP)

  • Seite 27: Anlage Am Touchdisplay Bedienen

    Ü "Connect Status" [} 35] Anzeige bei angestecktem USB-Stick Ü "USB-Stick" [} 36] Anzeige von Statusmeldungen und aktuellen Werten Ü "Systeminfo" [} 36] Anzeige und Wechseln der Bedienebene Ü "Benutzer" [} 36] Hilfemenü zur Erklärung der aktuellen Anzeige B1930125_de | Bedienungsanleitung Pelletskessel P5 Pellet 45-105 (ESP)
  • Seite 28 Einstellung der gewünschten Solltemperatur (Raumtemperatur, Brauchwassertemperatur usw.) Aktuelle Betriebsart Zeitprogramm der Komponente Einstellungen Zur nächsten Komponente blättern Übersicht aller Komponenten mit Direktwahl Übersicht aller aktuellen Werte Anzeige von Quelle oder Verbrauchern der Komponente mit Direktwahl B1930125_de | Bedienungsanleitung Pelletskessel P5 Pellet 45-105 (ESP)

  • Seite 29: Status-Anzeige

    ▪ ROT blinkend: STÖRUNG 5.2 Bedien-Symbole Abbrechen von Werteingaben ohne speichern; schließen von Meldungen Nach rechts bzw. links blättern Zurück zur übergeordneten Menüebene Zurück zum Grundbild Komponentenübersicht Einstellungen öffnen Zeiten einstellen Parameter einstellen B1930125_de | Bedienungsanleitung Pelletskessel P5 Pellet 45-105 (ESP)

  • Seite 30: Grundbild

    Zwei Sekunden auf die gewünschte Anzeige tippen Kessel r Position durch Tippen auf Pfeile oder durch Wischen ändern Durch Tippen auf das Zahnrad-Symbol kann die Darstellung der Komponente verändert werden (einfach, visuell oder detailliert). B1930125_de | Bedienungsanleitung Pelletskessel P5 Pellet 45-105 (ESP)

  • Seite 31: Komponenten

    Ein-/Ausschaltkriterien und Zeitprogramm werden ignoriert. Frostschutz und Legionellenfunktion bleiben aktiv. Automatik Die Warmwasserbereitung wird gemäß Ein-/Ausschaltkriterien und eingestelltem Zeitprogramm angesteuert. Extraladen Die Warmwasserbereitung wird unabhängig von definierten Nachladetemperaturen und eingestelltem Zeitprogramm einmalig durchgeführt. B1930125_de | Bedienungsanleitung Pelletskessel P5 Pellet 45-105 (ESP)

  • Seite 32: Temperaturen Ändern

    Vorlauftemperatur von 52°C ergeben. Die beiden Werte definieren die Heizkennlinie und sind nicht als Grenzwerte zu verstehen. Bei einer Außentemperatur von zum Beispiel -13°C würde sich eine errechnete Vorlauftemperatur von 63°C ergeben. B1930125_de | Bedienungsanleitung Pelletskessel P5 Pellet 45-105 (ESP)

  • Seite 33: Boilertemperatur Ändern

    Boilertemperatur durch Tippen auf Plus- oder Minus-Symbol anpassen 5.4.3 Komponente umbenennen Für jede Komponente kann eine frei wählbare Bezeichnung vergeben werden. r In den Bereich der Komponentenbezeichnung tippen r Gewünschte Bezeichnung eingeben und bestätigen B1930125_de | Bedienungsanleitung Pelletskessel P5 Pellet 45-105 (ESP)

  • Seite 34: Zeiten Ändern

    Auf das Stift-Symbol tippen r Anfangs- und Endzeit sowie gewünschte Wochentage einstellen Ä Das Zeitfenster wird für alle ausgewählten Wochentage übernommen Ein bereits übernommenes Zeitfenster wird durch Tippen auf das Papierkorb-Symbol gelöscht. B1930125_de | Bedienungsanleitung Pelletskessel P5 Pellet 45-105 (ESP)

  • Seite 35: Anlagenschema

    Einstellungen vorgenommen werden. 5.8 Connect Status In dieser Übersicht wird der Status der Verbindung zu Fröling Connect angezeigt. Fröling Connect kann aktiviert sowie diverse Einstellungen vorgenommen werden. B1930125_de | Bedienungsanleitung Pelletskessel P5 Pellet 45-105 (ESP)

  • Seite 36: Usb-Stick

    Betreiber Standard-Bedienebene mit allen regelmäßig benötigten Funktionen und Parametern Experte Zusätzliche Parameter und Handbetrieb-Funktionen stehen zur Verfügung. Erweiterte Diagnosemöglichkeiten sind nutzbar. Service Für Konfigurationen und Inbetriebnahme der Anlage sowie Zugang zur Regelparametern. B1930125_de | Bedienungsanleitung Pelletskessel P5 Pellet 45-105 (ESP)

  • Seite 37: Bedienebene Mit Usb-Stick

    Zusätzlich kann bei manchen Elementen durch Drücken des „+“-Symbols (A) ein Infofenster geöffnet werden, wo die Funktion detailliert beschrieben wird. In den Komponenteneinstellungen kann durch 2 Sekunden langes Drücken eines Parameters ebenfalls das Infofenster geöffnet werden. B1930125_de | Bedienungsanleitung Pelletskessel P5 Pellet 45-105 (ESP)

  • Seite 38: Datum Und Uhrzeit Einstellen

    Auf die Schaltfläche „Datum und Uhrzeit“ tippen und die Werte wie gewünscht anpassen Datum und Uhrzeit über Zeitserver synchronisieren Ist die Regelung an ein Netzwerk mit Internetverbindung oder lokalem Zeitserver angebunden, wird das automatische Beziehen von Datum und Uhrzeit empfohlen. B1930125_de | Bedienungsanleitung Pelletskessel P5 Pellet 45-105 (ESP)

  • Seite 39: Instandhalten Der Anlage

    Daher gilt: r Den Kessel entsprechend den Hinweisen reinigen. Dabei Anweisungen der Bedienungsanleitung des Kessels beachten! HINWEIS Wir empfehlen das Führen eines Wartungsbuches gemäß ÖNORM M7510 bzw. Technischer Richtlinie für vorbeugenden Brandschutz (TRVB) B1930125_de | Bedienungsanleitung Pelletskessel P5 Pellet 45-105 (ESP)

  • Seite 40: Benötigte Hilfsmittel

    Reinigungsbürste (24 x 50 x 1200) zur Reinigung der WOS-Federn Schlüssel für Türbeschläge und WOS-Deckel Steckschlüssel SW 13 mm Im Lieferumfang nicht enthalten: Schraubendreher-Satz (Kreuzschlitz, Schlitz, Torx T20, T25, T30) Gabel- oder Ringschlüsselsatz Kleiner Besen oder Reinigungsbürste Aschesauger B1930125_de | Bedienungsanleitung Pelletskessel P5 Pellet 45-105 (ESP)

  • Seite 41: Instandhaltungsarbeiten Durch Den Betreiber

    Alle Schnellentlüfter des gesamten Heizungssystems regelmäßig auf Dichtheit kontrollieren Ä Bei Austritt von Flüssigkeiten Schnellentlüfter austauschen HINWEIS! Die Entlüftungskappe (A) muss lose sein (ca. zwei Umdrehungen aufschrauben), um eine korrekte Funktion zu gewährleisten. B1930125_de | Bedienungsanleitung Pelletskessel P5 Pellet 45-105 (ESP)

  • Seite 42: Wiederkehrende Kontrolle Und Reinigung

    Deckel an der Oberseite des Kessels abnehmen r Seitenteile demontieren r Abdeckung nach oben aushängen r Brennkammerdeckel mit mitgeliefertem Steckschlüssel demontieren Ä Steckschlüssel in Werkzeugklemme an der Innenseite der Isoliertür befestigt B1930125_de | Bedienungsanleitung Pelletskessel P5 Pellet 45-105 (ESP)
  • Seite 43 Durchbrandsteine (B) entfernen und vorsichtig reinigen r Ascheablagerungen an den Wänden der gesamten Brennkammer und der Brennkammersteine mit Besen entfernen Ä Aschesauger empfohlen r Verbrennungsrost auf grobe Verunreinigungen kontrollieren und ggf. reinigen B1930125_de | Bedienungsanleitung Pelletskessel P5 Pellet 45-105 (ESP)

  • Seite 44: Wärmetauscher Und Wos-Federn Reinigen

    Kessel durch Tippen auf „Kessel AUS“ geregelt abstellen r Kessel am Hauptschalter ausschalten und mindestens eine Stunde abkühlen lassen r Vordere Isoliertür öffnen r Sterngriffe lockern und zur Seite schwenken r Blende nach vorne klappen und Aschebehälter herausziehen B1930125_de | Bedienungsanleitung Pelletskessel P5 Pellet 45-105 (ESP)
  • Seite 45 Sechskantschraube M6 x 10 (A) am Wartungsdeckel lösen und abwechselnd in Gewinde (B) einschrauben, bis sich Wartungsdeckel lösen lässt r Asche unterhalb des Brennraums entfernen Ä Aschesauger und mitgelieferten Flachschaber verwenden B1930125_de | Bedienungsanleitung Pelletskessel P5 Pellet 45-105 (ESP)

  • Seite 46: Saugzuggebläse Reinigen

    Kessel am Hauptschalter ausschalten und mindestens eine Stunde abkühlen lassen r Flügelschraube (A) lockern und Abgasfühler herausziehen r Abgasfühler mit einem sauberen Tuch reinigen r Abgasfühler soweit einschieben, dass ca. 20 mm aus Buchse ragt B1930125_de | Bedienungsanleitung Pelletskessel P5 Pellet 45-105 (ESP)

  • Seite 47: Abgasrohr Reinigen

    Zugreglerklappe prüfen r Zugreglerklappe auf Leichtgängigkeit prüfen und bei Bedarf Lagerung der Klappe reinigen AGR-Kanal reinigen r Unteres Rückenteil demontieren r Abdeckung am AGR-Kanal demontieren r AGR-Kanal mit Reinigungsbürste reinigen B1930125_de | Bedienungsanleitung Pelletskessel P5 Pellet 45-105 (ESP)

  • Seite 48: Kondensatablauf Überprüfen (Bei Brennwert-Wärmetauscher)

    Deckel am Kondensatablauf entfernen r Siphon abschrauben und auf Schmutz und Ablagerungen kontrollieren r Kondensatablauf bis zur Einmündung in das Abwassersystem kontrollieren und ggf. reinigen Ä Eine kontinuierliche Kondensatableitung in das Abwassersystem muss sichergestellt werden! B1930125_de | Bedienungsanleitung Pelletskessel P5 Pellet 45-105 (ESP)

  • Seite 49: Spülwasser-Reinigung Prüfen (Bei Brennwert-Wärmetauscher)

    Ü "Wärmetauscher und WOS-Federn reinigen" [} 44] Wärmetauscher gereinigt werden, r Spüleinrichtung an der Regelung manuell betätigen r Wärmetauscherrohre auf Reinigungszustand kontrollieren Ä Bei ungleichmäßiger Abreinigung Düsen der Spüleinrichtung auf Verstopfung (Kalk, Schmutz, …) kontrollieren B1930125_de | Bedienungsanleitung Pelletskessel P5 Pellet 45-105 (ESP)

  • Seite 50: Sieb Der Spüleinrichtung Reinigen (Bei Brennwert-Wärmetauscher)

    Absperrhahn am Wasserzulauf schließen r Spüleinrichtung an der Regelung manuell betätigen, um die Spülleitung zu entleeren r Deckel und Wärmedämmung über Brennwert-Wärmetauscher abnehmen r Filterdeckel abschrauben r Sieb entnehmen und unter fließendem Wasser gründlich reinigen B1930125_de | Bedienungsanleitung Pelletskessel P5 Pellet 45-105 (ESP)

  • Seite 51: Wärmetauscher Und Wos-Federn Reinigen (Bei Brennwert-Wärmetauscher)

    Gesamten Abgas-Sammelraum mit Aschesauger reinigen HINWEIS! Alle Komponenten aus Edelstahl NUR mit mitgelieferter Edelstahlbürste reinigen! AGR-Kanal reinigen (bei Brennwert-Wärmetauscher) r Linke Abdeckung am Siphon und neben Saugzuggebläse demontieren r Flexiblen AGR-Schlauch am Saugzuggehäuse und Kesselkörper demontieren B1930125_de | Bedienungsanleitung Pelletskessel P5 Pellet 45-105 (ESP)

  • Seite 52: Elektrode Reinigen (Bei Elektrostatischem Partikelabscheider)

    Erhöhte Staubbelastung bei Instandhaltungsarbeiten am elektrostatischen Partikelabscheider! Daher gilt: r Staubmaske der Filterklasse FFP-2 oder höher tragen r Kessel durch Tippen auf „Kessel AUS“ geregelt abstellen r Kessel am Hauptschalter ausschalten und mindestens eine Stunde abkühlen lassen B1930125_de | Bedienungsanleitung Pelletskessel P5 Pellet 45-105 (ESP)
  • Seite 53 Instandhalten der Anlage | 6 r Bei raumluftunabhängiger Betriebsweise: Silikonschlauch an der Schlauchtülle abziehen r Stecker an der Elektrode abziehen r Steckverbindung am Antrieb der Abreinigung lösen r Konsole inkl. Rollen-Endschalter demontieren B1930125_de | Bedienungsanleitung Pelletskessel P5 Pellet 45-105 (ESP)
  • Seite 54 Elektrode durch schrittweises Festziehen der Sechskantschrauben (A) mittig zwischen Einhängebleche positionieren r Montage aller Komponenten nach Reinigung in sinngemäß umgekehrter Reihenfolge durchführen WICHTIG: Stecker der HV-Leitung muss an der Elektrode spürbar einrasten B1930125_de | Bedienungsanleitung Pelletskessel P5 Pellet 45-105 (ESP)

  • Seite 55: Instandhaltungsarbeiten Durch Die Fachkraft

    Die nationalen und regionalen Bestimmungen hinsichtlich wiederkehrender Prüfung der Anlage sind zu beachten. In diesem Zusammenhang weisen wir darauf hin, dass gewerbliche Anlagen mit einer Nennwärmeleistung ab 50 kW in Österreich gemäß Feuerungsanlagen-Verordnung jährlich wiederkehrend zu prüfen sind! B1930125_de | Bedienungsanleitung Pelletskessel P5 Pellet 45-105 (ESP)

  • Seite 56: Messleitung Der Unterdruckregelung Reinigen

    Ä ACHTUNG! Mit Druckluft nicht in Unterdruckmessdose blasen! Die Messdose könnte beschädigt werden r Nach dem Reinigen Messleitung am Anschluss „P2“ montieren Ä Darauf achten, dass Reduzierstopfen (A) vollständig in Anschluss „P2“ eingeschoben ist B1930125_de | Bedienungsanleitung Pelletskessel P5 Pellet 45-105 (ESP)

  • Seite 57: Lambdasonde Reinigen

    Wärmetauscherdeckel mehrfach vorsichtig schließen, damit Ablagerungen aus den Messöffnungen fallen können ACHTUNG: ▪ Lambdasonde nicht mit Druckluft ausblasen ▪ Keine chemischen Reinigungsmittel (Bremsenreiniger, etc.) verwenden ▪ Vorsichtiger Umgang mit der Lambdasonde, kein „Abklopfen“ oder Reinigen mit Drahtbürste B1930125_de | Bedienungsanleitung Pelletskessel P5 Pellet 45-105 (ESP)

  • Seite 58: Wärmetauscher Und Wos-Federn Reinigen

    Mitnehmerhebel im oberen Bereich (A) anheben und Bolzen am anderen Ende entfernen r Mitnehmerhebel demontieren und Passfeder aus WOS-Welle entfernen r Anschließend Wartungsdeckel demontieren SW 17 mm r WOS-Wellen demontieren r Verschraubung (SW 17 mm) lösen und Wärmetauscherdeckel öffnen B1930125_de | Bedienungsanleitung Pelletskessel P5 Pellet 45-105 (ESP)
  • Seite 59 WOS-Federn mit Langloch (D) nach unten in Wärmetauscher-Rohre schieben Ä Innenblech der Federn bis zum Anschlag in Schlitze (A) schieben Ä B: WOS-Federn für Sturzzug (vorne) Ä C: WOS-Federn für Steigzug (hinten) B1930125_de | Bedienungsanleitung Pelletskessel P5 Pellet 45-105 (ESP)

  • Seite 60: Emissionsmessung Durch Schornsteinfeger Bzw. Kontrollorgan

    Ä Nach dem Systemstart der Regelung ist der Kessel betriebsbereit r Kessel durch Tippen auf „Kessel Ein“ einschalten Ä Der Automatikbetrieb ist aktiv. Die Heizungsanlage wird über die Regelung gemäß der eingestellten Betriebsart im Automatikbetrieb geregelt B1930125_de | Bedienungsanleitung Pelletskessel P5 Pellet 45-105 (ESP)

  • Seite 61: Emissionsmessung Starten

    Für umweltgerechte Entsorgung gemäß AWG (Österreich) bzw. länderspezifischer Vorschriften sorgen r Recyclebare Materialien können in getrenntem und gereinigtem Zustand der Wiederverwertung zugeführt werden r Die Brennkammer ist als Bauschutt zu entsorgen B1930125_de | Bedienungsanleitung Pelletskessel P5 Pellet 45-105 (ESP)

  • Seite 62: Störungsbehebung

    Kesseltemperatur von max. 100°C aus. Die Pumpen laufen weiter. Sobald die Temperatur unter ca. 75 °C gesunken ist, kann der STB mechanisch entriegelt werden r Kappe des STB abschrauben r STB durch Drücken mit Schraubendreher entriegeln B1930125_de | Bedienungsanleitung Pelletskessel P5 Pellet 45-105 (ESP)

  • Seite 63: Störungen Mit Störmeldung

    Öffnen durch Tippen auf die gelistete Störung r Durch Tippen auf die Schaltfläche „Alle gelesen & schließen“ gelangt man zurück zum Grundbild Ä Der Kessel befindet sich nach dem Abreinigen in der zuvor eingestellten Betriebsart B1930125_de | Bedienungsanleitung Pelletskessel P5 Pellet 45-105 (ESP)

  • Seite 64: Adresse Des Herstellers

    Adresse des Herstellers Froling srl Froling SARL Fröling Heizkessel- und Zweigniederlassung Behälterbau GesmbH Aschheim Industriestraße 12 Max-Planck-Straße 6 Via J. Ressel 2H 1, rue Kellermann A-4710 Grieskirchen 85609 Aschheim I-39100 Bolzano (BZ) F-67450 Mundolsheim +43 (0) 7248 606 0 +49 (0) 89 927 926 0...

Diese Anleitung auch für:
