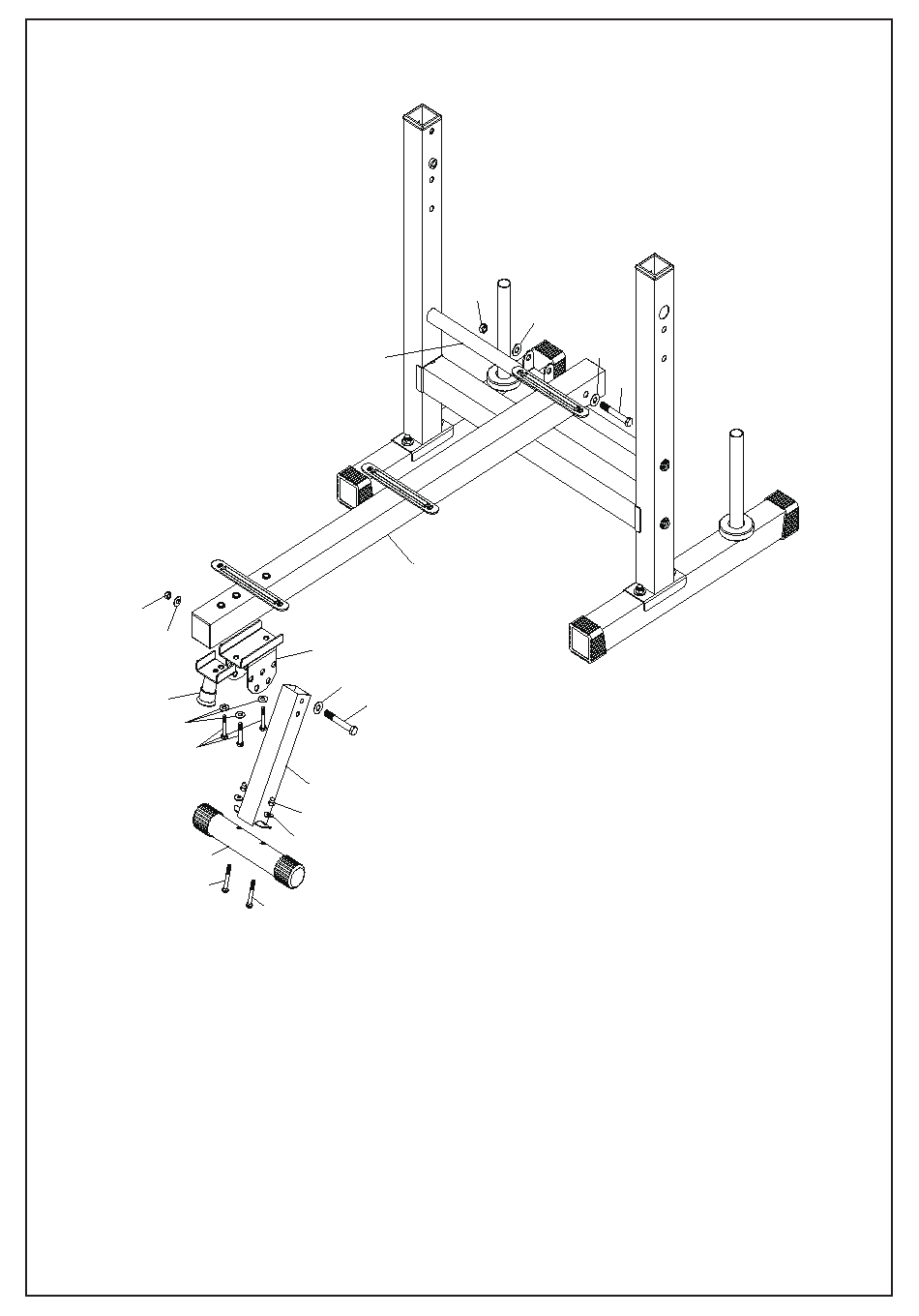

Schritt 3:
1, Verbinden Sie den vorderen Stabilisator (11) mit dem Verbindungsrohr (5) und sichern
Sie ihn mit zwei Schlossschraube M8 x 60 (26), zwei Bogenscheibenφ8 (25) und zwei
Hutmuttern M8 (23).
2, Befestigen Sie das vordere Stützrohr (9) und das vorderes Einstellrohr (10) am Haup-
trohr (1) und sichern Sie es mit drei Unterlegscheiben Ø10 (24) und drei Sechskantschrau-
ben M10 x 50 (20).
3, Verbinden Sie das Verbindungsrohr (5) mit dem vorderes Einstellrohr (10) und sichern
Sie es mit zwei Unterlegscheiben Ø10 (24), einer Nylonmutter M10 (22) und einer Sechs-
kantschraube M10 x 65 (31).
4, Befestigen Sie das Hauptrohr (1) an der Einstellstange der Rückenlehne (6) und sichern
Sie es mit zwei Unterlegscheiben Ø10 (24), einer Nylonmutter M10 (22) und einer Sechs-
kantschraube M10 x 70 (31).
ZUSAMMENBAU
6
1
10
24
31
5
23
25
26
22
24
24
31
43
