ASSEMBLAGGIO
22
24
24
6
31
1
22
24
10
24
9
31
24
20
5
23
25
11
26
26

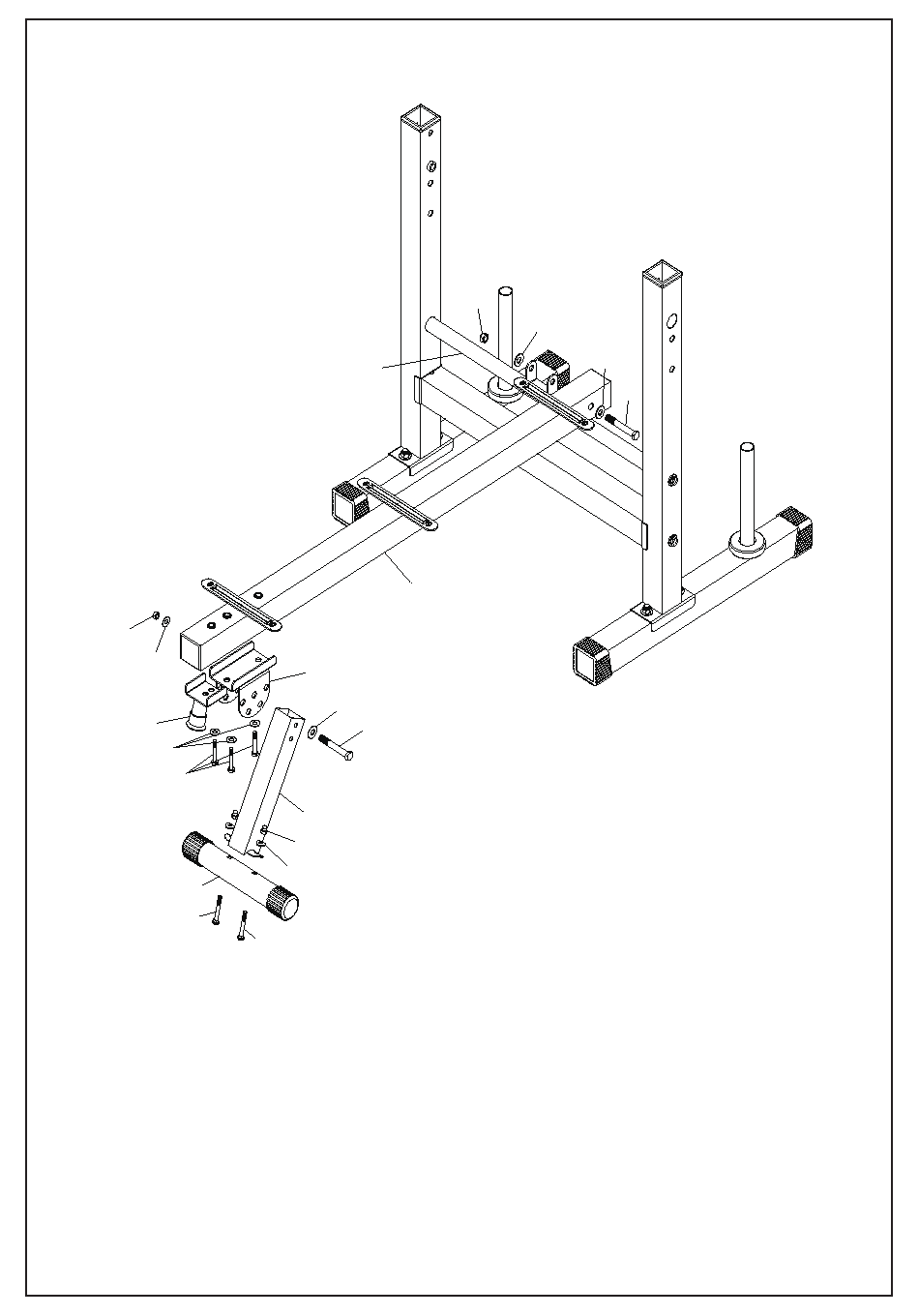

Passo 3:
1, fissare lo Stabilizzatore anteriore (11) al Tubo di collegamento (5) con due Bulloni ciechi
M8*60 (26), due Rondelle ad arco Ø8(25) e due Dadi ciechi M8 (23).
2, Fissare il Tubo di supporto anteriore（9）e il Tubo di regolazione anteriore（10）al
Tubo principale（1）con tre Rondelle piatte Ø10（24）e tre Viti esagonali M10*50（20）.
3, Fissare il tubo di collegamento （5） al Tubo di regolazione anteriore（10） con due
Rondelle piatte Ø10（24）, un Dado in nylon M10（22） e una Vite esagonale M10*65（
31）.
4, Fissare il Tubo principale (1) alla Staffa di regolazione dello (6) con due Rondelle piatte
Ø10(24）, un Dado in nylon M10（22）e una Vite esagonale M10*70（31）.
