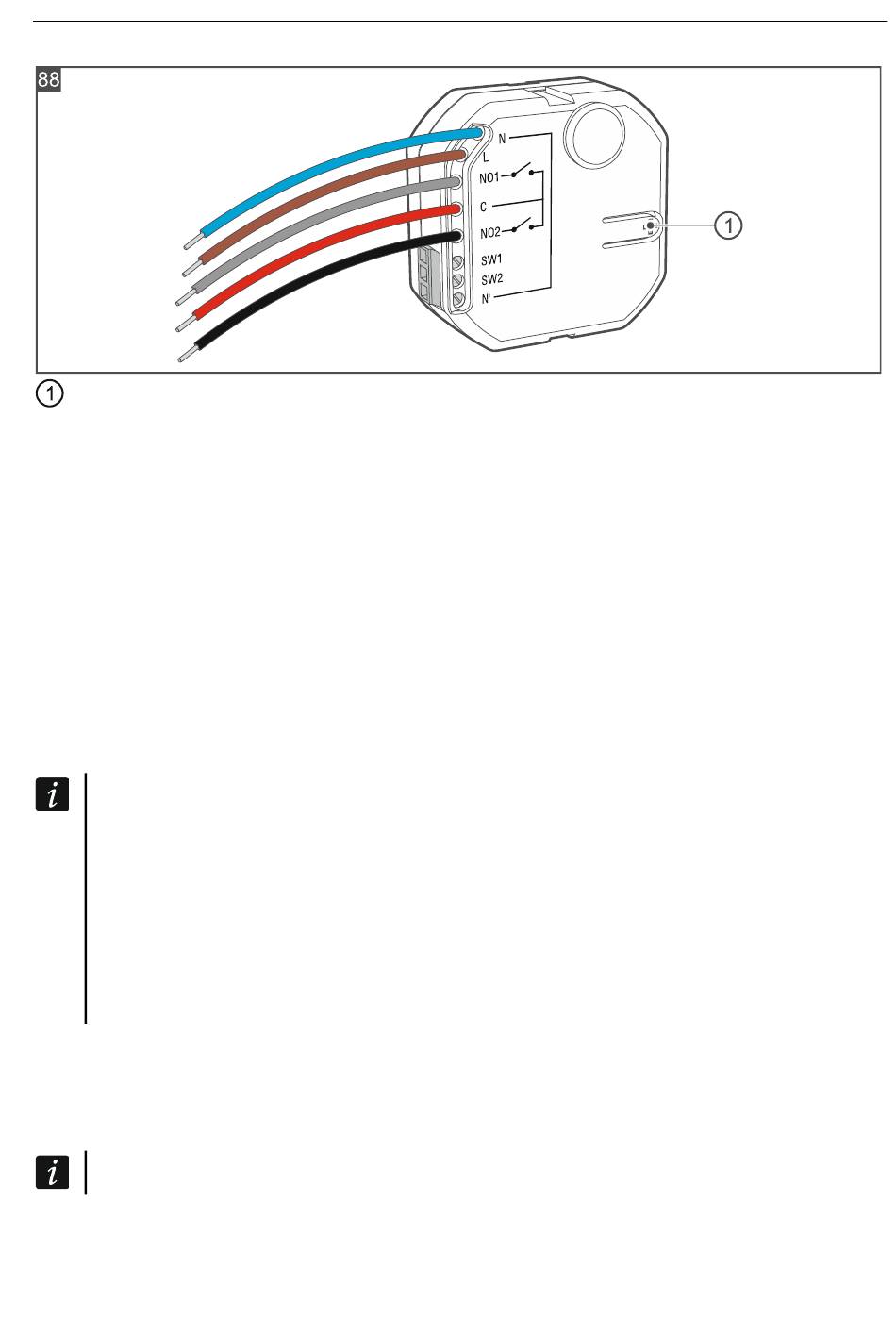

Beschreibung von Smart 2-CH Relay
Taste zum:
– Registrieren des Steuerungsmoduls im System – drücken Sie beim Hinzufügen des
Steuerungsmoduls zum System,
– Sperren / Entsperren der Registrierung – drücken und halten Sie 10 Sekunden lang,
um die Möglichkeit des Hinzufügens des Steuerungsmoduls zum System zu sperren /
entsperren.
Leitungen
N [blau] - zur Verbindung mit dem Neutralleiter der 230 V AC Versorgung.
- zur Verbindung mit dem Außenleiter der 230 V AC Versorgung.
L [braun]
NO1 [grau] - Klemme NO des Relaisausgangs 1 (im Normalzustand von der
NO2 [schwarz] - Klemme NO des Relaisausgangs 2 (im Normalzustand von der
- gemeinsame Klemme C der Relaisausgänge.
C [rot]
Aufgrund des spezifischen Charakters der Funkkommunikation wird es nicht
empfohlen, das Steuerungsmodul in Anwendungen einzusetzen, die eine schnelle
Umschaltung des Ausgangszustands erfordern.
Es wird nicht empfohlen, die Relaisausgänge für häufiges Schalten (häufiger als alle
10 Sekunden) von kapazitiven Lasten, z. B. Netzteilen für LED-Beleuchtung, LED-
Lampen etc., zu verwenden.
Schließen Sie nicht mehr als ein Netzteil für die LED-Beleuchtung an den
Relaisausgang an.
Klemmen
SW1 - Steuerungseingang 1.
SW2 - Steuerungseingang 2.
N'
- zum Anschluss des Neutralleiters der 230 V AC Versorgung.
Die Eingänge des Steuerungsmoduls sind nicht galvanisch getrennt.
Installationshinweise für Smart 2-CH Relay
• Das Steuerungsmodul sollte in geschlossenen Räumen mit normaler Luftfeuchtigkeit
installiert werden.
