2. Bohren Sie Löcher für Montagedübel im Untergrund. Die Dübel sollen an die
Montagefläche entsprechend angepasst werden (andere für Beton oder Ziegel, andere für
Gips usw.).
3. Schrauben Sie die Winkelhalterung an die Montagefläche an.
4. Montieren Sie den zusätzlichen Sabotagekontakt:

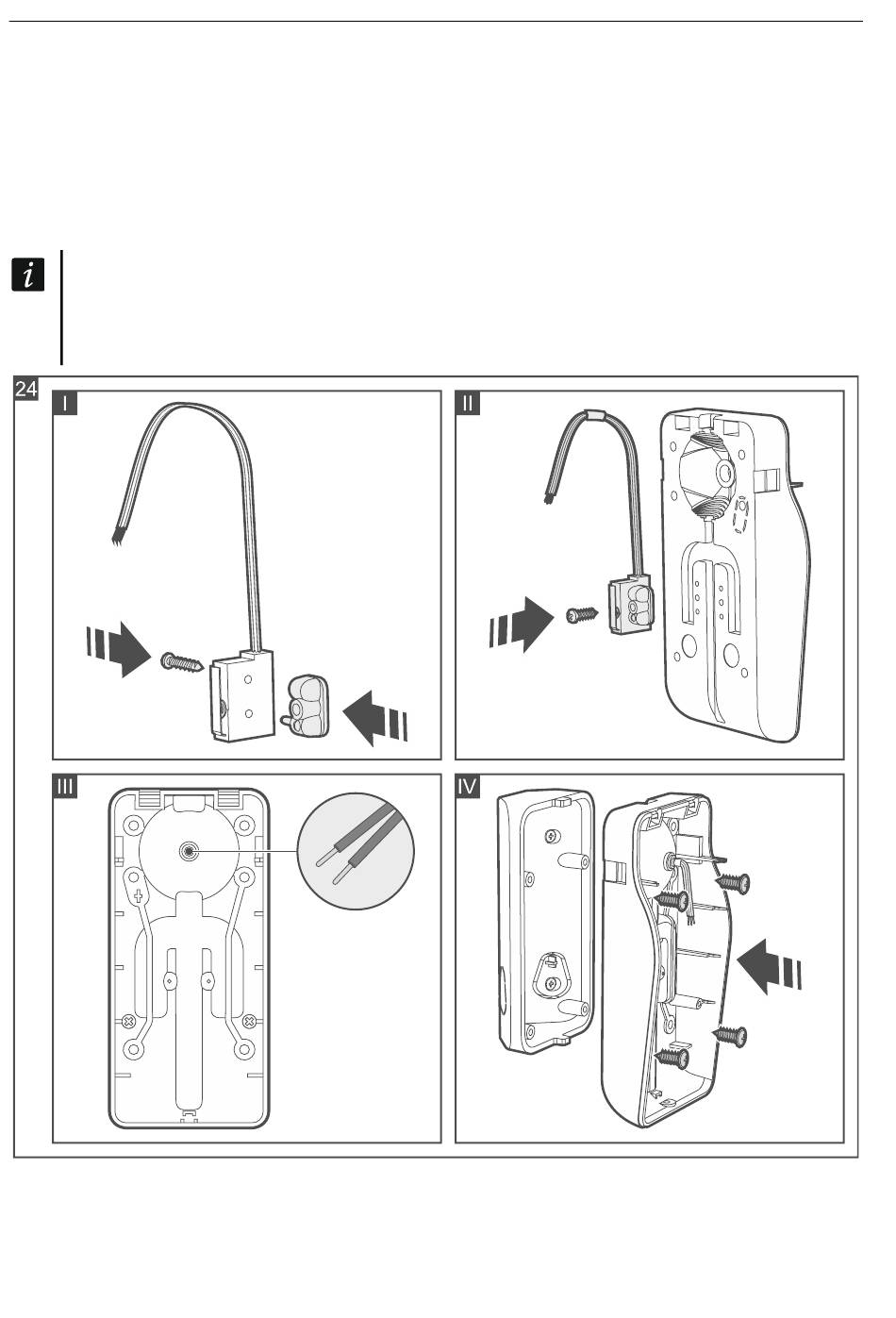

– schrauben Sie die Montagehalterung an den Sabotagekontakt an (Abb. 24-I),
– schrauben
Gehäuseunterteil an (Abb. 24-II).
In der Abbildung wird die Montage des Sabotagekontaktes an einer von zwei
verfügbaren Stellen gezeigt. Die Wahl des Montageortes hängt von der Montageart
der Winkelhalterung ab. Soll der Sabotagekontakt an der zweiten Stelle montiert
werden, dann schrauben Sie die Halterung an den Kontakt auf der anderen Seite an.
5. Machen Sie im Gehäuseunterteil eine Öffnung für die Leitungen des Sabotagekontaktes
(Abb. 24-III).
6. Führen Sie die Leitungen des Sabotagekontaktes durch die angefertigte Öffnung.
Smart HUB Plus ● Smart HUB
Sie die Montagehalterung mit dem Sabotagekontakt
SATEL
an das
