SATEL
Die Steuerung ist an ein einphasiges Netz gemäß den geltenden Normen
anzuschließen.
Entfernen Sie die Steuerung nicht aus dem Gehäuse. Die Montage der
Steuerung ohne Gehäuse oder mit beschädigtem Gehäuse kann zum
Stromschlag und zur Beschädigung des Gerätes führen.

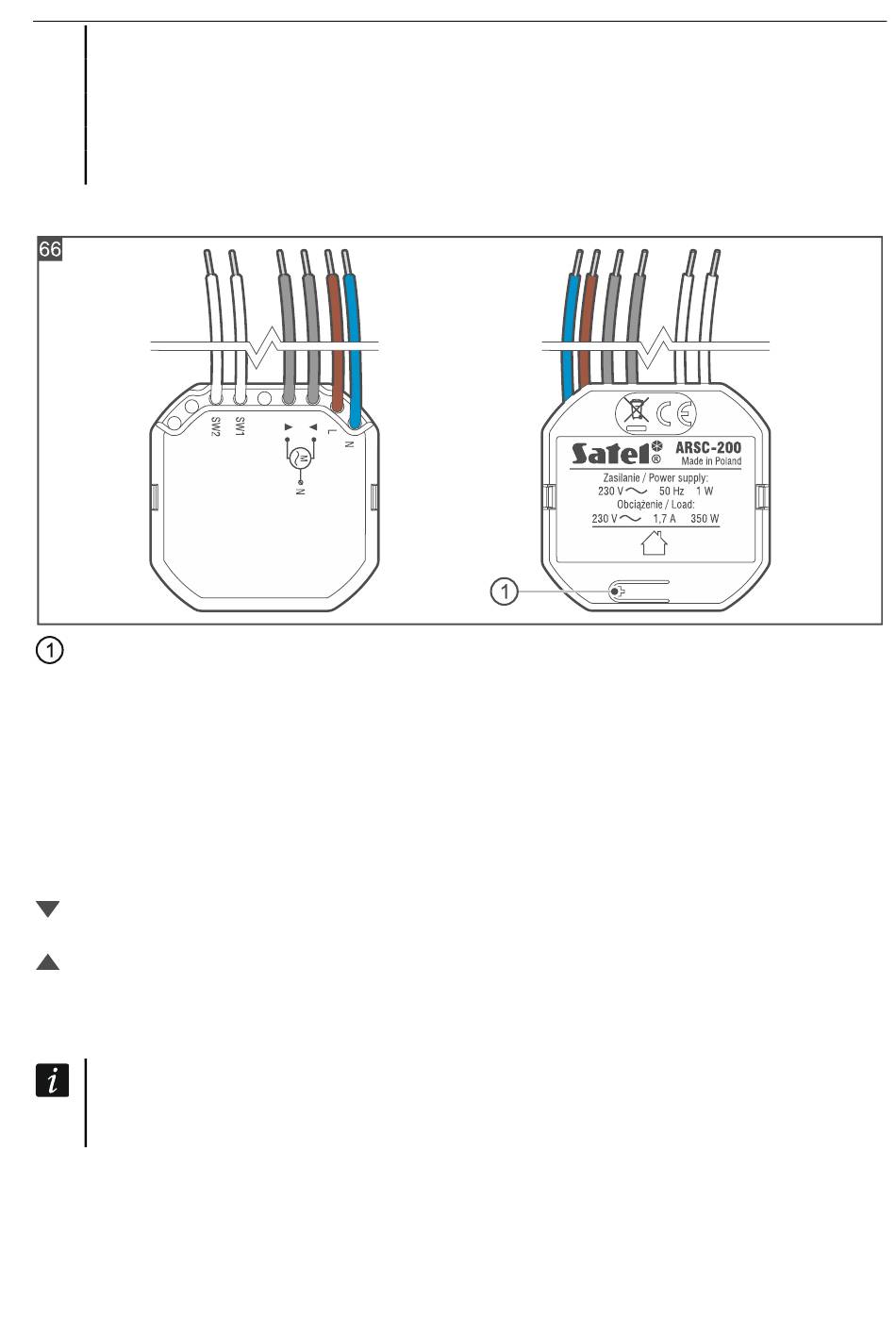

Beschreibung von Smart Blinds
Taste zum:
– Registrieren der Steuerung im System – drücken Sie beim Hinzufügen der Steuerung
zum System,
– Sperren / Entsperren der Registrierung – drücken und halten Sie 10 Sekunden lang,
um die Möglichkeit des Hinzufügens der Steuerung zum System zu sperren /
entsperren.
Leitungen
N [blau] - zur Verbindung mit dem Neutralleiter der 230 V AC Versorgung.
- zur Verbindung mit dem Außenleiter der 230 V AC Versorgung.
L [braun]
- für den Anschluss eines Motors für Rollladen / Jalousie – Bewegung nach
[grau]
- für den Anschluss eines Motors für Rollladen / Jalousie – Bewegung nach
[grau]
SW1 [weiß]
- Steuerungseingang 1.
SW2 [weiß]
- Steuerungseingang 2.
Schließen Sie nicht mehr als einen Rollladen-/Jalousiemotor an die Steuerung an.
Die Eingänge der Steuerung sind nicht galvanisch getrennt.
Installationshinweise für Smart Blinds
• Die Steuerung sollte in geschlossenen Räumen mit normaler Luftfeuchtigkeit installiert
werden.
• Der Stromkreis, an den die Steuerung angeschlossen wird, soll mit einer entsprechenden
Sicherung geschützt werden.
Smart HUB Plus ● Smart HUB
unten.
oben.
