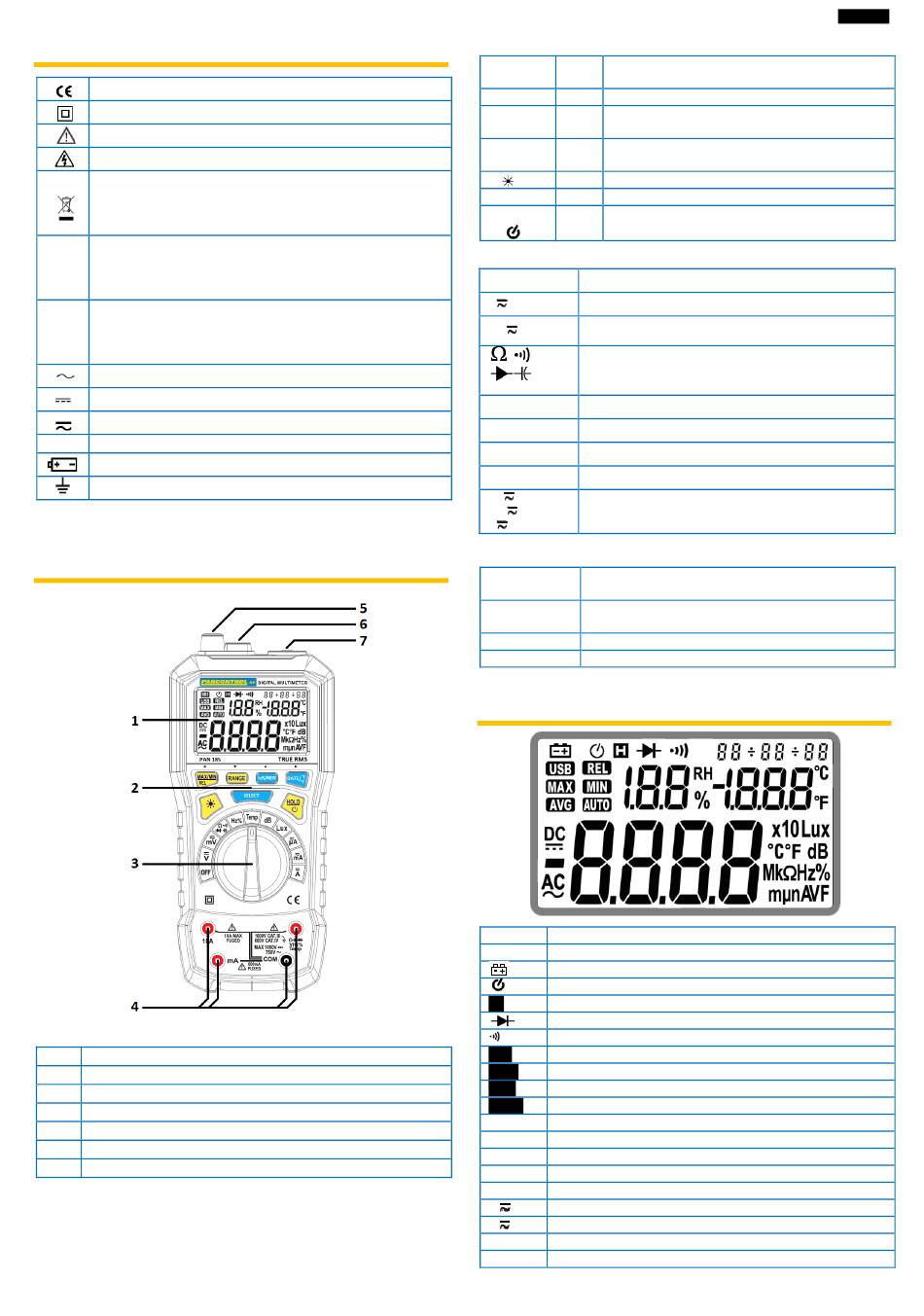

PANCONTROL PAN 185 Bedienungsanleitung Seite 2

4. Erläuterungen der Symbole am Gerät
Übereinstimmung mit der EU-Niederspannungsrichtlinie (EN-61010)
Schutzisolierung: Alle spannungsführenden Teile sind doppelt isoliert
Gefahr! Beachten Sie die Hinweise der Bedienungsanleitung!
Achtung! Gefährliche Spannung! Gefahr von Stromschlag.
Dieses Produkt darf am Ende seiner Lebensdauer nicht in den normalen
Haushaltsabfall entsorgt werden, sondern muss an einer Sammelstelle
für das Recycling von elektrischen und elektronischen Geräten
abgegeben werden.
Das Gerät ist für Messungen in der Gebäudeinstallation vorgesehen.
CAT III
Beispiele sind Messungen an Verteilern, Leistungsschaltern, der
Verkabelung, Schaltern, Steckdosen der festen Installation, Geräten für
industriellen Einsatz sowie an fest installierten Motoren.
Das Gerät ist für Messungen an der Quelle der
CAT IV
Niederspannungsinstallation vorgesehen. Beispiele sind Zähler und
Messungen an primären Überstromschutzeinrichtungen und
Rundsteuergeräten.
Wechselspannung/-strom (AC)
Gleichspannung/-strom (DC)
AC / DC
FUSED Strom-Messbereich abgesichert
Batteriefach
Erdungssymbol (max. Spannung gegen Erde)
5. Bedienelemente und Anschlussbuchsen
1 Anzeige
2 Die Funktionstasten (Bedeutung siehe unten.)
3 Drehschalter
4 Eingangsbuchsen
5 Geräuschpegel - Sensor (Mikrofon)
6 Temperatur / Luftfeuchte - Sensor (Umgebung)
7 Beleuchtungsstärke - Sensor
Die Funktionstasten und ihre Bedeutung
Max/Min / Maximalwert-Anzeige, Minmalwert-Anzeige
2.1
REL Relativwertmessung
RANGE 2.2 Automatische / manuelle Bereichswahl
HZ/% / Frequenz- und Tastgradmessung
2.3
MEM Messwertspeicher
DATE / Datum / Uhrzeit
2.4
°C/°F Umgebungstemperatur °C oder °F
2.5 Hintergrundbeleuchtung
SELECT 2.6 Funktion
HOLD /
Data hold (angezeigten Wert halten)
2.7
Automatische Abschaltung
Der Drehschalter und seine Symbole
OFF Gerät abgeschaltet
V Gleichspannungsmessung / Wechselspannungsmessung
Gleichspannungsmessung / Wechselspannungsmessung
mV
bis 600 mV
Widerstandsmessung / Durchgangsprüfung
Diodentest / Kapazitätsmessung
Frequenz- und Tastgradmessung
Hz %
TEMP Temperaturmessung
dB
Geräuschpegelmessung
Lux
Beleuchtungsstärkemessung
µA
Gleichstrommessung / Wechselstrommessung
mA
600 µA / 600 mA / 10 A
A
Eingangsbuchsen
Gleichstrommessung / Wechselstrommessung
10A
10 A-Bereich
Gleichstrommessung / Wechselstrommessung
mA
400 mA-Bereich
V, Hz, ....
Multifunktionsbuchse
COM Gemeinsame Anschlussbuchse
6. Das Display und seine Symbole
Wechselspannung/-strom
AC
Gleichspannung/-strom
DC
Batterie schwach
Betriebsanzeige / Automatische Abschaltung
Hi
Data hold (angezeigten Wert halten)
i
Diodentest aktiv
Durchgangsprüfung aktiv
Relativwertmessung
iRELI
Maximalwert-Anzeige
iMAXi
Minmalwert-Anzeige
iMINi
Automatische Bereichswahl aktiv
iAUTOi
Beleuchtungsstärkemessung
Lux
Temperaturmessung (Typ K Temperaturfühler)
°C/°F
Geräuschpegelmessung
dB

Widerstandsmessung
Frequenz- und Tastgradmessung
Hz / %
Gleichstrommessung / Wechselstrommessung
A
Gleichspannungsmessung / Wechselspannungsmessung
V
Kapazitätsmessung
F
Überlastanzeige
OL
2
IIDeutschII
