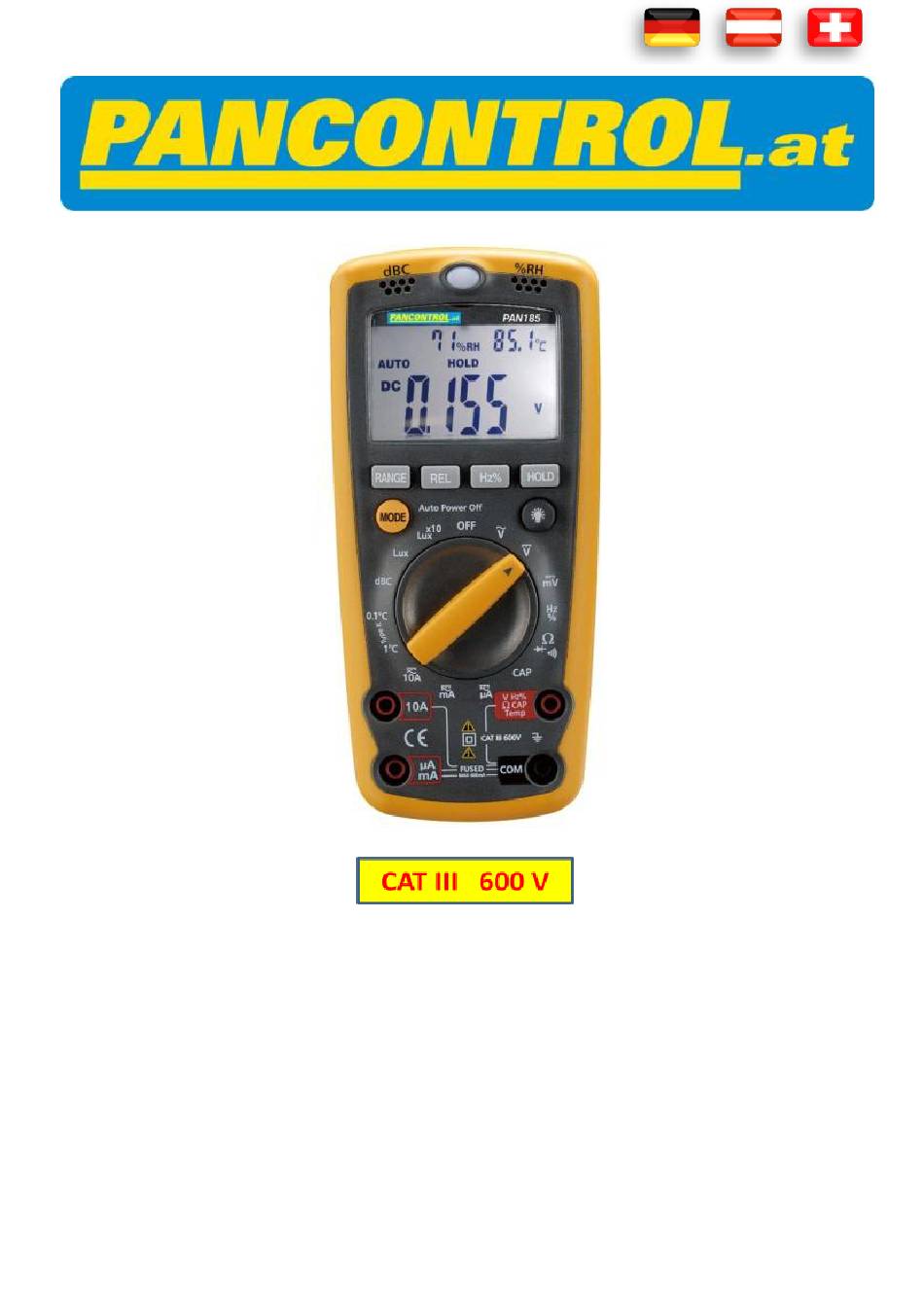

- Seite 1 Bedienungsanleitung PAN 185 Multisensor-Messgerät für elektrische und physikalische Größen...
-
Seite 2: Inhaltsverzeichnis
Gewährleistung und Ersatzteile ............25 1. Einleitung Vielen Dank, dass Sie sich für ein PANCONTROL Gerät entschieden haben. Die Marke PANCONTROL steht seit über 20 Jahren für praktische, preiswerte und professionelle Messgeräte. Wir wünschen Ihnen viel Freude mit Ihrem neuen Gerät und sind überzeugt, dass es Ihnen viele Jahre gute Dienste leisten wird. -
Seite 3: Lieferumfang
2. Lieferumfang Bitte überprüfen Sie nach dem Auspacken den Lieferumfang auf Transportbeschädigungen und Vollständigkeit. Messgerät Prüfkabel Typ K Temperaturfühler Adapterstecker für Temperaturfühler Gepolsterte Tragtasche Batterie(n) Bedienungsanleitung 3. Allgemeine Sicherheitshinweise Um eine sichere Benutzung des Gerätes zu gewährleisten, befolgen Sie bitte alle Sicherheits- und Bedienungshinweise in dieser Anleitung. - Seite 4 Erden Sie sich niemals beim Durchführen von elektrischen Messungen. Berühren Sie keine freiliegenden Metallrohre, Armaturen usw., die ein Erdpotential besitzen könnten. Erhalten Sie die Isolierung Ihres Körpers durch trockene Kleidung, Gummischuhe, Gummimatten oder andere geprüfte Isoliermaterialien. Stellen Sie das Gerät so auf, dass das Betätigen von Trenneinrichtungen zum Netz nicht erschwert wird.
-
Seite 5: Erläuterungen Der Symbole Am Gerät
Verwenden Sie das Messgerät nie mit entfernter Rückabdeckung oder mit offenem Batterie- oder Sicherungsfach.. Verwenden Sie das Gerät nicht in der Nähe starker Magnetfelder (z.B. Schweißtrafo), da diese die Anzeige verfälschen können. Verwenden Sie das Gerät nicht im Freien, in feuchter Umgebung oder in Umgebungen, die starken Temperaturschwankungen ausgesetzt sind. - Seite 6 Messungen an Haushaltsgeräten, tragbaren Werkzeugen und ähnlichen Geräten. CAT III Das Gerät ist für Messungen in der Gebäudeinstallation vorgesehen. Beispiele sind Messungen an Verteilern, Leistungsschaltern, der Verkabelung, Schaltern, Steckdosen der festen Installation, Geräten für industriellen Einsatz sowie an fest installierten Motoren. CAT IV Gerät für...
-
Seite 7: Bedienelemente Und Anschlussbuchsen
5. Bedienelemente und Anschlussbuchsen Sensor Luftfeuchtemessung / Temperaturmessung LCD Anzeige Drehschalter V/ Hz/ %/ Ω/ CAP/ °C- Buchse COM - Buchse mA, µA - Buchse 10A - Buchse Mikrofon Fotodetektor 10. – 15. Funktionstasten 16. LED - Kontaktloser Spannungsprüfer Der Drehschalter und seine Symbole Gerät ausgeschaltet Gleichspannungsmessung / Wechselspannungsmessung... -
Seite 8: Die Funktionstasten
Lux/Lux x10 Beleuchtungsstärkemessung Die Funktionstasten RANGE Automatische Bereichswahl aktiv Relativwertmessung (REL) Hz / % Frequenz- und Tastgradmessung HOLD Hold, Anzeigewert halten MODE Bereichswahl 6. Das Display und seine Symbole Wechselspannung/-strom Gleichspannung/-strom Batterie schwach AUTO Automatische Bereichswahl aktiv Diodentest aktiv Farad (Kapazität) Durchgangsprüfung aktiv Maximum HOLD... -
Seite 9: Technische Daten
7. Technische Daten Einsatzbereich CAT III 600 V Anzeige 3 ¾ Stellen (bis 3999) Bereichswahl, Hintergrundbeleuchtung Überlastanzeige Polarität automatisch (Minuszeichen für negative Polarität) Messrate 3x / s Überlastschutz 250 V Eingangsimpedanz >10 MΩ Signalton bei weniger als 50 Durchgangsprüfung Diodenmessung Spannung des offenen Schaltkreises <... - Seite 10 Genauigkeit in % vom Funktion Bereich Auflösung angezeigten Wert 400 mV 0,1 mV (1,0% + 4 Digits) 1 mV Gleichspannung 40 V 10 mV (V =) 100 V 100 mV (1,5% + 4 Digits) 600 V (1,5% + 15 Digits) 400 mV 0,1 mV 1 mV...
- Seite 11 Genauigkeit in % vom Funktion Bereich Auflösung angezeigten Wert 5 Hz 0,001 Hz 50 Hz 0,01 Hz 500 Hz 0,1 Hz (1,2% + 3 Digits) 5 kHz 1 Hz Frequenz (Hz) 50 kHz 10 Hz 500 kHz 100 Hz (1,5% + 4 Digits) 10 MHz 1 kHz Eingangsempfindlichkeit: 0,5 V RMS / 1 MHz...
-
Seite 12: Bedienung
8. Bedienung Schalten Sie das Messgerät stets aus (OFF), wenn Sie es nicht benutzen.. Wird während der Messung am Display "OL" angezeigt, so überschreitet der Messwert den eingestellten Messbereich. Schalten Sie, soweit vorhanden, in einen höheren Messbereich um. Hinweis: Durch die hohe Eingangsempfindlichkeit in den niedrigen Messbereichen werden bei fehlendem Eingangssignal möglicherweise Zufallswerte angezeigt. -
Seite 13: Wechselspannungsmessung
Wechselspannungsmessung Achtung: Stromschlaggefahr. Die Prüfspitzen sind möglicherweise nicht lang genug, um die spannungsführenden Teile innerhalb einiger 230V Steckdosen zu berühren, da diese sehr tief eingesetzt sind. Als Ergebnis kann die Ablesung 0 Volt anzeigen, obwohl tatsächlich Spannung anliegt. Vergewissern Sie sich, dass die Prüfspitzen die Metallkontakte in der Steckdose berühren, bevor Sie davon ausgehen, dass keine Spannung anliegt. - Seite 14 Gleichstrommessung / Wechselstrommessung Achtung: Nehmen Sie keine Gleichstrommessungen im 10 A Bereich für mehr als 30 Sekunden vor. Durchgehende Benutzung von mehr als 30 Sekunden kann zur Beschädigung des Messgeräts und/oder der Prüfkabel führen. Schließen Sie den Bananenstecker des schwarzen Prüfkabels an der COM-Buchse und den Bananenstecker des roten Prüfkabels an der V-, A-, Ω-Buchse an.
-
Seite 15: Widerstandsmessung
10. Um den Tastgrad in großen Ziffern anzeigen zu lassen, drücken Sie die Hz% Taste nochmals, bis die Einheit % angezeigt wird. 11. Um in den AC/DC Anzeigemodus zurückzukehren, drücken Sie 2 Sekunden die Hz% Taste Widerstandsmessung Achtung: Zur Vermeidung von Stromschlägen schalten Sie den Strom des zu testenden Geräts aus und entladen Sie alle Kondensatoren, bevor Sie Widerstandsmessungen durchführen. -
Seite 16: Durchgangsprüfung
Durchgangsprüfung Achtung: Zur Vermeidung von Stromschlägen schalten Sie den Strom des zu testenden Geräts aus und entladen Sie alle Kondensatoren, bevor Sie Widerstandsmessungen durchführen. Stellen Sie den Drehschalter auf die - Position Schließen Sie den Bananenstecker des schwarzen Prüfkabels an der COM-Buchse und den Bananenstecker des roten Prüfkabels an der V-, A-, Ω-Buchse an. -
Seite 17: Frequenz- Und Tastgradmessung
Frequenz- und Tastgradmessung Stellen Sie den Drehschalter auf die Hz% - Position Schließen Sie den Bananenstecker des schwarzen Prüfkabels an der COM-Buchse und den Bananenstecker des roten Prüfkabels an der V-, A-, Ω-Buchse an. Um die Frequenz in großen Ziffern anzeigen zu lassen, drücken Sie die Hz% Taste bis die Einheit Hz angezeigt wird. -
Seite 18: Beleuchtungsstärkemessung
Stellen Sie den Drehschalter auf die CAP - Position Schließen Sie den Bananenstecker des schwarzen Prüfkabels an der COM-Buchse und den Bananenstecker des roten Prüfkabels an der CAP -Buchse an. Für Kondensatoren mit ausgewiesener Polarität legen Sie die rote Prüfspitze an die Anode und die schwarze Prüfspitze an die Kathode des Bauteils und lesen Sie den Messwert am Display ab. - Seite 19 Hinweis: Der spektraler Empfindlichkeitskennwert entspricht annähernd der C.I.E. (Internationale Belichtungskommission) Photopsie-kurve V (λ), wie die nachfolgende Tabelle zeigt. Beleuchtungsstärke: DE 19...
-
Seite 20: Empfohlene Beleuchtungswerte
Empfohlene Beleuchtungswerte Besprechungsraum Empfang 200 - 750 Büros Büroraum 700 - 1.500 Schreib- / Zeichenraum 1.000 - 2.000 Fließbandarbeit 300 - 750 Überprüfungen 750 - 1.500 Fabriken Montage kleiner Teile 1.500 - 3.000 Verpackungsbereich Eingangsbereich 150 - 300 Öffentliche Bereiche Garderobe 100 - 200 Hotels Rezeption... -
Seite 21: Luftfeuchtemessung
Luftfeuchtemessung Diese Funktion ist in jeder Drehschalterposition verfügbar. Um eine genaue Messung zu bekommen, stellen Sie das Messgerät auf und warten Sie einige Zeit. Wenn die Anzeige während der Messung nicht einsehbar ist, kann der Messwert mit der HOLD -Taste festgehalten werden. Danach kann das Messgerät vom Messobjekt entfernt und der auf der Anzeige gespeicherte Wert abgelesen werden. -
Seite 22: Range Funktion
Liegt eine Spannung an, so leuchtet die rote LED am oberen Rand des Displays und das Gerät vibriert. RANGE Funktion Durch Drücken der RANGE -Taste können Sie den Messbereich manuell auswählen. Drücken Sie die RANGE –Taste so oft, bis Sie den gewünschten Messbereich eingestellt haben. -
Seite 23: Mode Funktion
Wert abgelesen werden. Um den Messwert am Display „einzufrieren“, drücken Sie einmal die Funktionstaste HOLD. Zur Deaktivierung nochmals die HOLD Taste drücken. MODE Funktion Drücken Sie die MODE-Taste um AC oder DC auszuwählen. 9. Instandhaltung Reparaturen an diesem Gerät dürfen nur von qualifizierten Fachleuten ausgeführt werden. -
Seite 24: Austauschen Der Sicherungen
Wenn Sie das Gerät längere Zeit nicht benutzen, entfernen Sie die Batterie. Austauschen der Sicherung(en) Achtung: Zur Vermeidung von Stromschlägen ziehen Sie vor dem Öffnen des Gehäuses bitte die Prüfkabel ab. Vor dem Öffnen des Geräts entfernen Sie die Prüfkabel von allen Spannungsquellen und schalten Sie das Gerät aus! Entfernen Sie die Gummischutzhülle und öffnen Sie die Schrauben des Batteriefachs... -
Seite 25: Gewährleistung Und Ersatzteile
10. Gewährleistung und Ersatzteile Für dieses Gerät gilt die gesetzliche Gewährleistung von 2 Jahren ab Kaufdatum (lt. Kaufbeleg). Reparaturen an diesem Gerät dürfen nur durch entsprechend geschultes Fachpersonal durchgeführt werden. Bei Bedarf an Ersatzteilen sowie bei Fragen oder Problemen wenden Sie sich bitte an Ihren Fachhändler oder an: DE 25...
