testo Basic 4-20 mA Bedienungsanleitung Seite 7

Bedienungsanleitung - Technische Daten und Montageanleitung

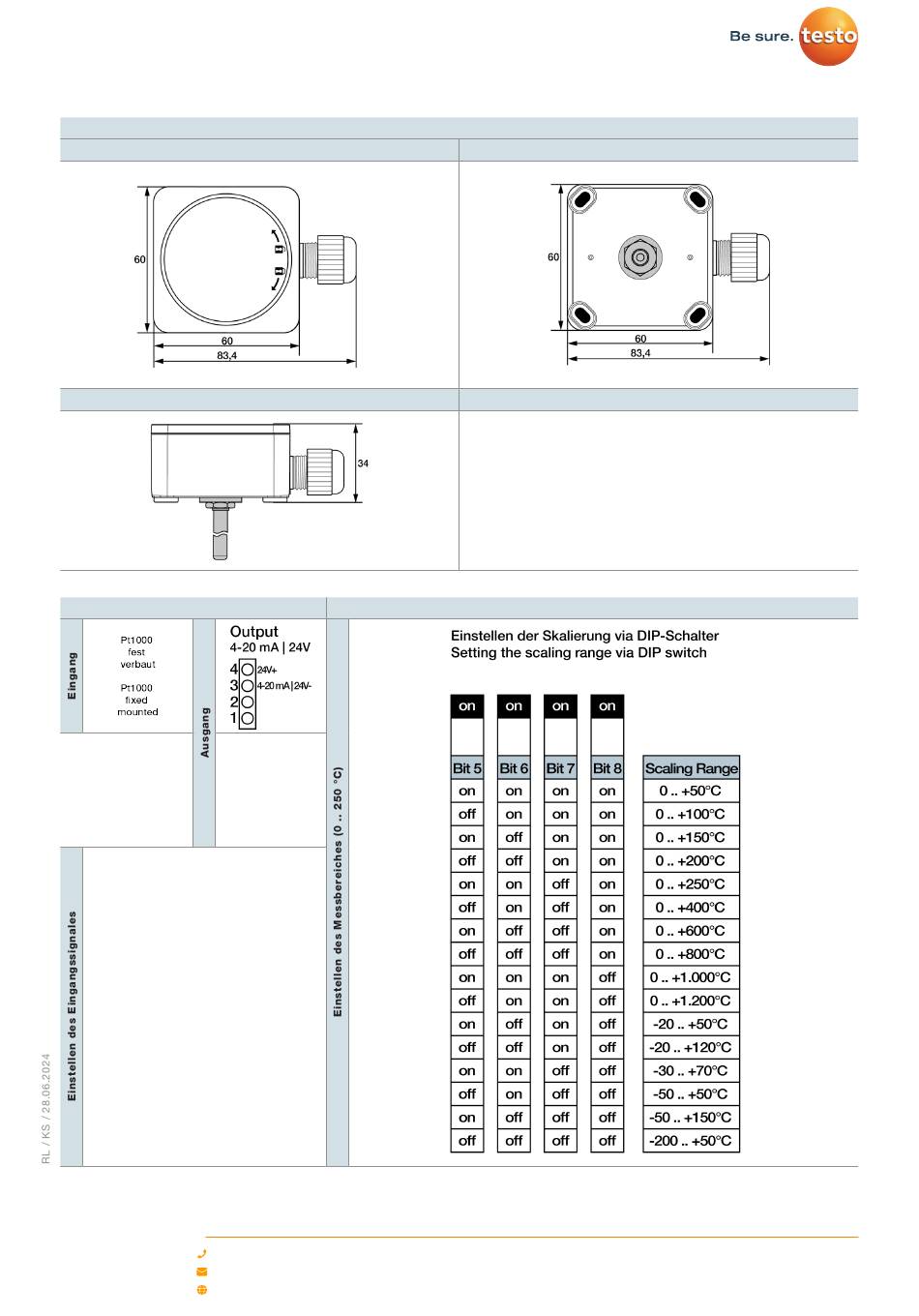

Technische Zeichnung
Vorderansicht
Seitenansicht
Alle Angaben in mm
Anschlussbelegung Ein-und Ausgang
Mit den DIP-Schaltern des Transmitters
können Sie den Transmitter nach Ihren
Bedürfnissen konfigurieren.Bitte belassen
Sie die DIP-Schalter 1-4 einfach in der
Position. Die Schalter 5-8 dienen der
Einstellung der Skalierung und des
Messbereiches. Die genaue Konfiguration
entnehmen Sie bitte der nebenstehenden
Tabelle.
