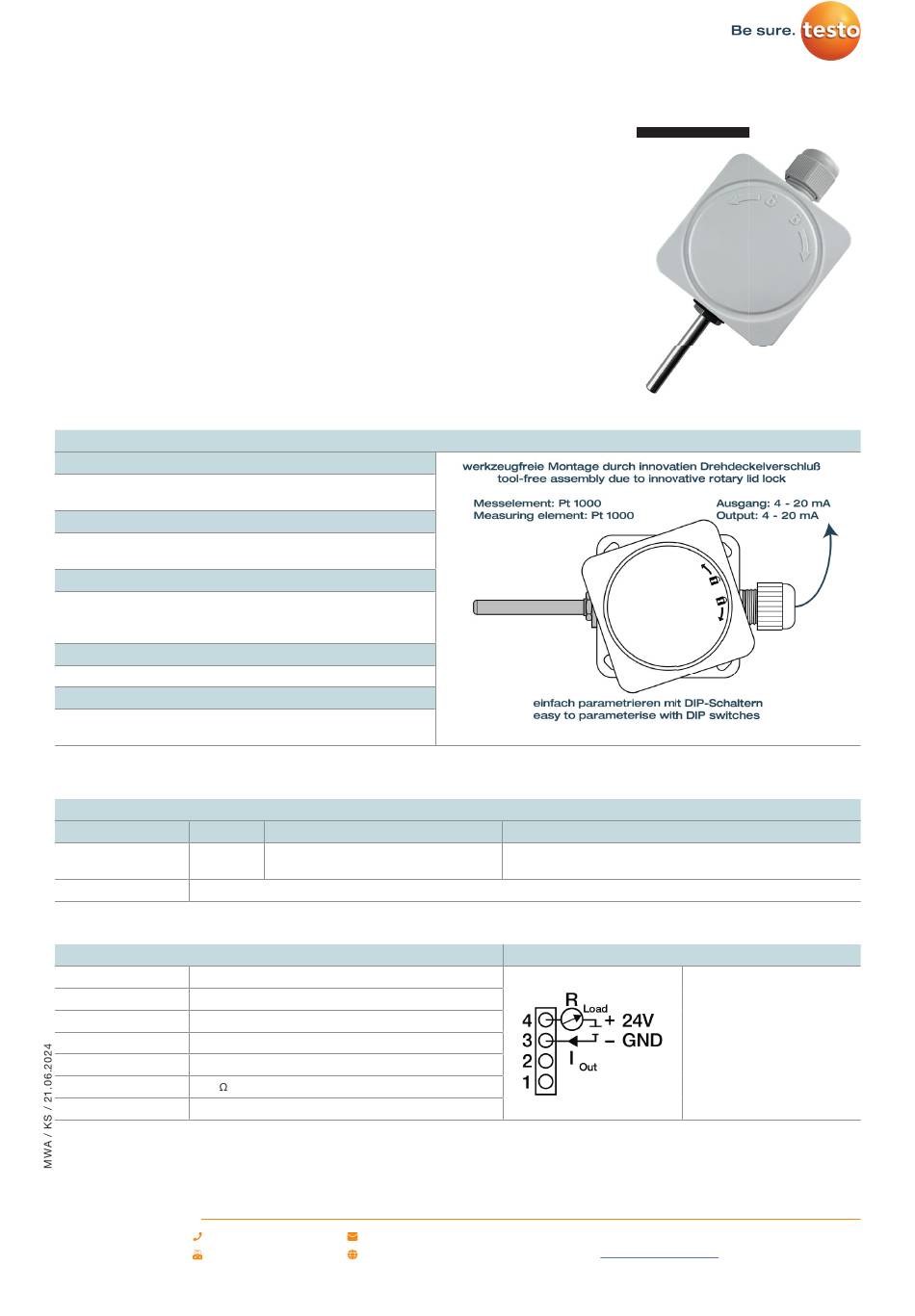

Außen-Temperaturtransmitter Basic 4-20 mA
Außen-Temperaturtransmitter Basic 4-20 mA
Außen-Temperaturtransmitter Basic 4-20 mA
Artikelnummer: 807002 0012
Unser robuster und zuverlässiger Außentemperatur-Transmitter ist eine ideale Wahl für
Außenbereiche, die eine kompakte, stoßfeste und einfach zu installierende Lösung zur
Temperaturüberwachung benötigen. Dank seines fest verbauten Pt1000-Widerstands-
sensors wird die Temperatur präzise gemessen. Mit dem standardisierten 4-20 mA Aus-
gang lässt er sich nahtlos in bestehende Heizungssysteme und Steuerungen integrieren.
Er zeichnet sich durch seine hohe Messgenauigkeit und langfristige Standzeit aus, selbst
unter schwierigen Einsatzbedingungen. Die integrierte Alarmfunktionen, einschließ-
lich Fühlerbruch-, Fühlerkurzschluss- und Messbereichsüberwachung stellt die korrekte
Temperaturmessung- und übertragung sicher und bringt zusätzliche Sicherheit.Para-
metriert werden kann der Transmitter schnell und einfach mittels DIP-Schalter.
Besondere Merkmale
Ein- und Ausgänge
Eingang: Pt1000 Widerstandssensor, fest verbaut
Ausgang: 4 bis 20 mA
Genauigkeit und Langzeitstabilität
Genauigkeit: hohe Messgenauigkeit
Langzeitstabilität: lange Standzeit bei flexiblen Einsatzmöglichkeiten
Alarmfunktion
Fühlerbruchüberwachung
Fühlerkurzschlussüberwachung
Messbereichsüberwachung
Design
Kompakte, robuste, vibrations- und stoßfeste Bauart
Parametrierung
Einfache und superschnelle Parametrierung dank voreingestellter
Dip-Schalter
Eingang
Messelement
Norm
Pt1000
IEC 60751
Anschlussart
2-Leiter (fest verbaut)
Ausgang
Ausgangsart
analog, temperaturlinear für RTD
Ausgangssignal
4 bis 20 mA
Parametrierung
Konfigurierbar über DIP-Switch
Auflösung
16 bit dac
Messgenauigkeit (°C)
0,1
Bürde
500
Anschlussart
2-Leiter
Testo Sensor GmbH
Testo-Straße 1
+49 7653 96597-0
D-79853 Lenzkirch
+49 7653 96597-99
Konfig. Messbereich
-200 °C bis +850 °C | -328 °F bis
+1562 °F
bei 24 VDC
info@testo-sensor.de
www.testo-sensor.de
Genauigkeit
±0,3 °C + 0,1 % der Messspanne
Schaltbild Ausgang
Unser Standard-Portfolio finden Sie in unserem
Webshop unter:
www.testo-sensor.shop
