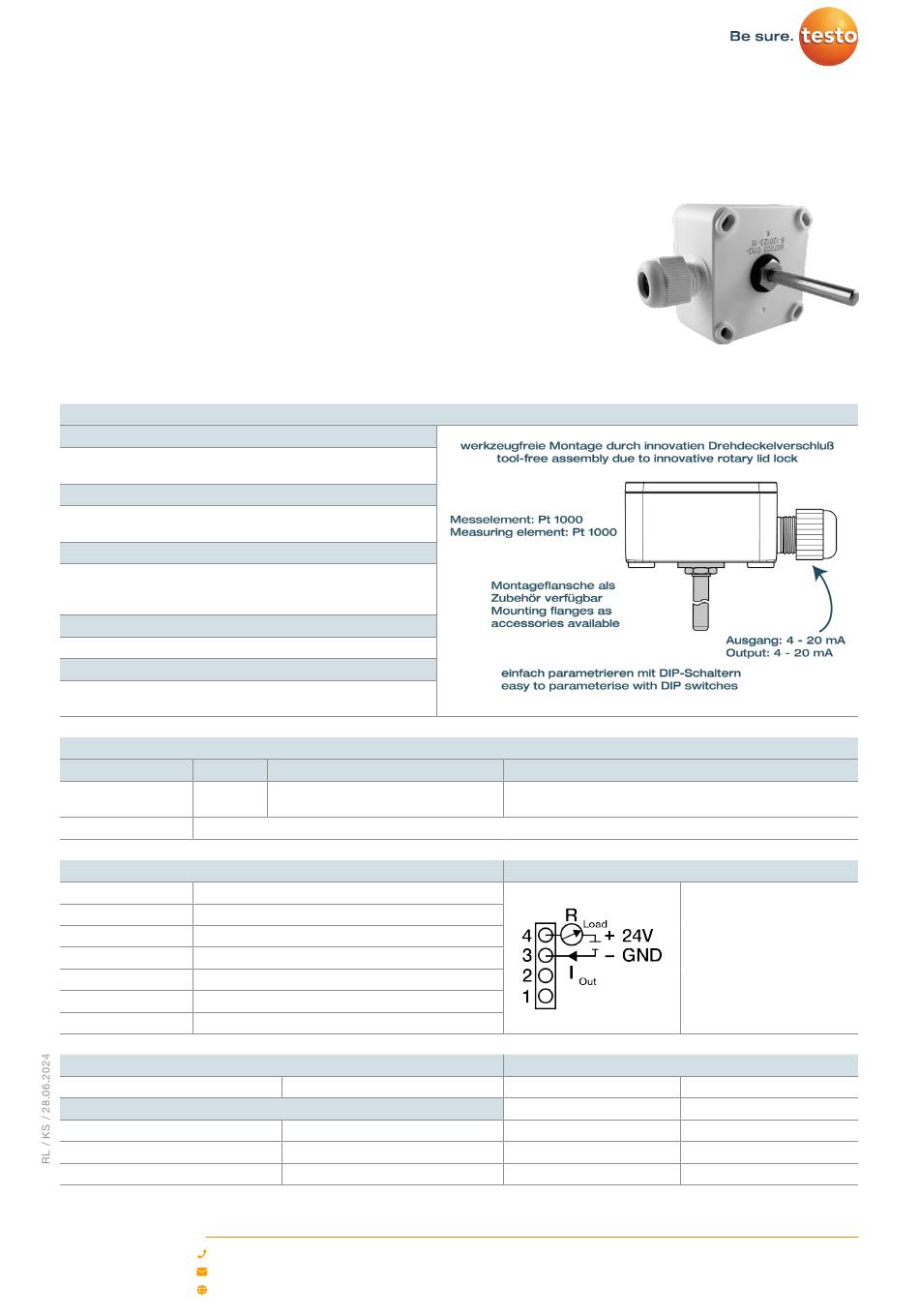

Einsteck-Transmitter Basic 4-20 mA
Artikelnummer: 807003 0X12
Der präzise Pt1000 Einsteck-Transmitter misst verlässlich Temperaturen in Kanälen
und Lüftungsanlagen und gibt ein standardisiertes 4-20 mA Ausgangssignal aus. So
werden Messwerte auch über weite Strecken fehlerfrei übermittelt. Wählen Sie die
Länge der Schutzhülse aus. Messbereich und Skalierung sind einfach via DIP-Schal-
ter einstellbar. Der innovative Drehdeckel-Verschluss ermöglicht eine schnelle und
sichere Montage. Durch seine robuste Bauweise eignet sich der Transmitter ideal für
Temperaturmessungen in gasförmigen Medien, z.B. in Kanälen. Zubehör wie Tauch-
hülsen, Klemmverschraubungen und Montageflansche aus Edelstahl, Aluminium oder
Kunststoff sind in unserem Online-Shop erhältlich.
Besondere Merkmale
Ein- und Ausgänge
Eingang: Pt1000 Widerstandssensor, fest verbaut
Ausgang: 4 bis 20 mA
Genauigkeit und Langzeitstabilität
Genauigkeit: hohe Messgenauigkeit
Langzeitstabilität: lange Standzeit bei flexiblen Einsatzmöglichkeiten
Alarmfunktion
Fühlerbruchüberwachung
Fühlerkurzschlussüberwachung
Messbereichsüberwachung
Design
Kompakte, robuste, vibrations- und stoßfeste Bauart
Parametrierung
Einfache und superschnelle Parametrierung dank voreingestellter
Dip-Schalter
Eingang
Messelement
Norm
Pt1000
IEC 60751
Anschlussart
2-Leiter (fest verbaut)
Ausgang
Ausgangsart
analog, temperaturlinear für RTD
Ausgangssignal
4 bis 20 mA
Parametrierung
Konfigurierbar über DIP-Switch
Auflösung
16 bit dac
Messgenauigkeit (°C)
0,1
Bürde
500 Ω bei 24 VDC
Anschlussart
2-Leiter
Sensorüberwachung & Sensorfehler
Sensorfehler
Alarme
Sensor Status
Sensor Kurzschluss
Sensorbruch
Testo Sensor GmbH
+49 7653 96597-71
Testo-Straße 1
webshop@testo-sensor.de
D-79853 Lenzkirch
Unser gesamtes Temperaturfühler- und Transmitter- Portfolio finden Sie in unserem Webshop unter: www.testo-sensor.shop
Konfig. Messbereich
-200 °C bis +850 °C | -328 °F bis
+1562 °F
gemäß NAMUR NE43
4 - 20 mA
3,6 mA
21 mA
Geschäftsführer: Prof. Burkart Knospe, Martin Arndt, Timo Löffler
Amtsgericht Freiburg HRB 706025 | Umsatzsteuer-ID.: DE274417683
Genauigkeit
±0,3 °C + 0,1 % der Messspanne
Schaltbild Ausgang
Messwerte außerhalb des Messbereichs
Sensor Status
Min. Messwert
Max. Messwert
Underrange
Overrange
4 - 20 mA
4 mA
20 mA
3,8 mA
20,5 mA
5
