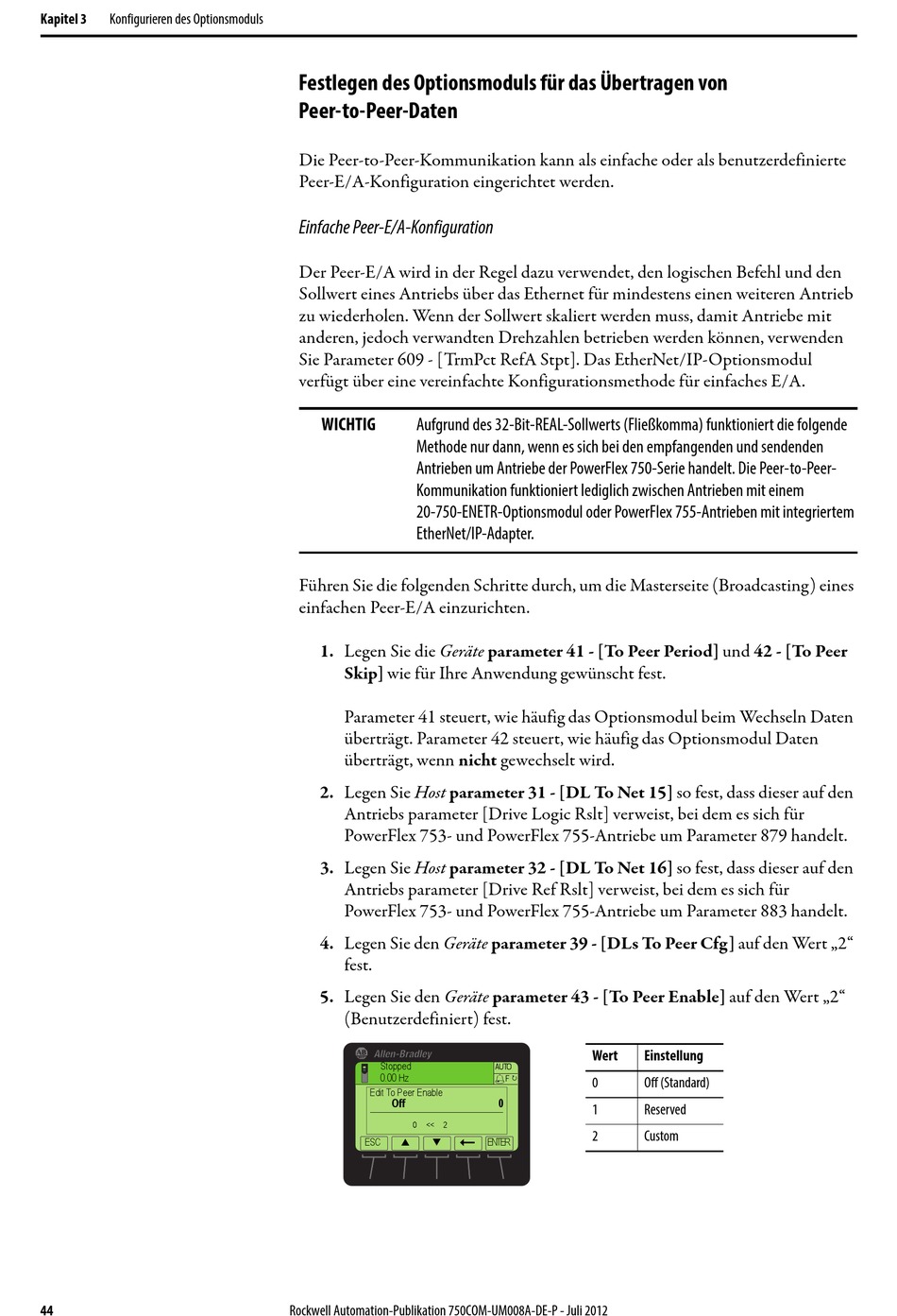

Kapitel 3 Konfigurieren des Optionsmoduls
44
Festlegen des Optionsmoduls für das Übertragen von
Peer-to-Peer-Daten
Die Peer-to-Peer-Kommunikation kann als einfache oder als benutzerdefinierte
Peer-E/A-Konfiguration eingerichtet werden.
Einfache Peer-E/A-Konfiguration
Der Peer-E/A wird in der Regel dazu verwendet, den logischen Befehl und den
Sollwert eines Antriebs über das Ethernet für mindestens einen weiteren Antrieb
zu wiederholen. Wenn der Sollwert skaliert werden muss, damit Antriebe mit
anderen, jedoch verwandten Drehzahlen betrieben werden können, verwenden
Sie Parameter 609 - [TrmPct RefA Stpt]. Das EtherNet/IP-Optionsmodul
verfügt über eine vereinfachte Konfigurationsmethode für einfaches E/A.
WICHTIG Aufgrund des 32-Bit-REAL-Sollwerts (Fließkomma) funktioniert die folgende
Methode nur dann, wenn es sich bei den empfangenden und sendenden
Antrieben um Antriebe der PowerFlex 750-Serie handelt. Die Peer-to-Peer-
Kommunikation funktioniert lediglich zwischen Antrieben mit einem
20-750-ENETR-Optionsmodul oder PowerFlex 755-Antrieben mit integriertem
EtherNet/IP-Adapter.
Führen Sie die folgenden Schritte durch, um die Masterseite (Broadcasting) eines
einfachen Peer-E/A einzurichten.
1. Legen Sie die Geräte parameter 41 - [To Peer Period] und 42 - [To Peer
Skip] wie für Ihre Anwendung gewünscht fest.
Parameter 41 steuert, wie häufig das Optionsmodul beim Wechseln Daten
überträgt. Parameter 42 steuert, wie häufig das Optionsmodul Daten
überträgt, wenn nicht gewechselt wird.
2. Legen Sie Host parameter 31 - [DL To Net 15] so fest, dass dieser auf den
Antriebs parameter [Drive Logic Rslt] verweist, bei dem es sich für
PowerFlex 753- und PowerFlex 755-Antriebe um Parameter 879 handelt.
3. Legen Sie Host parameter 32 - [DL To Net 16] so fest, dass dieser auf den
Antriebs parameter [Drive Ref Rslt] verweist, bei dem es sich für
PowerFlex 753- und PowerFlex 755-Antriebe um Parameter 883 handelt.
4. Legen Sie den Geräte parameter 39 - [DLs To Peer Cfg] auf den Wert „2"
fest.
5. Legen Sie den Geräte parameter 43 - [To Peer Enable] auf den Wert „2"
(Benutzerdefiniert) fest.
Stopped
0.00 Hz
Edit To Peer Enable
Off
0 << 2

ESC
▲ ▼
Rockwell Automation-Publikation 750COM-UM008A-DE-P - Juli 2012
Wert Einstellung
AUTO
F
0 Off (Standard)
0
1 Reserved
2 Custom
