Aufbau- und Bedienungsanleitung

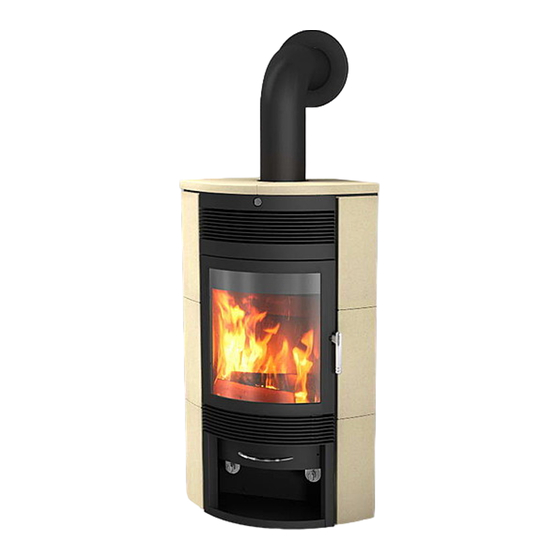

Dauerbrand-Kaminofen HARK 65 und 66
Die Aufbau- und Bedienungsanleitung ist vor Beginn aller
Arbeiten aufmerksam zu lesen und zu beachten. Nichtbeachtung
kann zur Beeinträchtigung der Sicherheit und zum Erlöschen der
Gewährleistung führen!
Weiterhin sind sämtliche, die Aufstellung und Installation von
Dauerbrandöfen betreffenden Vorschriften und Normen unbedingt
zu beachten (Musterbauordnung, Bauordnung der einzelnen
Bundesländer, Feuerungsverordnungen, DIN 18160 Teil 1
und Teil 2, EN 13384, EN 13240 sowie örtliche Vorschriften).
Um die Einhaltung der genannten Normen und Vorschriften zu
gewährleisten, ist vor der Installation des Kaminofens der zuständige
Schornsteinfeger meister zu informieren. Er wird Sie beraten und
den ordnungsge mäßen Anschluss des Dauerbrand ofens prüfen.
Räumliche Voraussetzung
Voraussetzung für den Aufbau des Dauerbrandofens ist eine
ebene, tragfähige Stellfläche, die aus nicht brennbaren Baustoffen
besteht oder durch eine nicht brennbare Unterlage geschützt sein
muss. Die Unterlage ist so zu bemessen, dass sie vor dem Ofen
mindestens 50 cm und an den Seiten mindestens 30 cm über die
Feuerraumöffnung bzw. Grundfläche des Ofens hinausragt. Im
HARK-Zubehörprogramm finden Sie hierfür geeignete Boden platten.
Von der Rückseite der Kaminofenverkleidung ist ein Wandabstand
von 20 cm einzuhalten.
Im Strahlungsbereich des Brennraumes muss zu brennbaren
Bauteilen, Möbeln, Dekostoffen und ähnlichem ein Mindest-
abstand von 80 cm eingehalten werden (gemessen von der
Vorderkante der Feuerraumöffnung). Der Abstand kann auf 40 cm
verringert werden, wenn ein beidseitig belüfteter Strahlungsschutz
vorhanden ist (Abb. A).

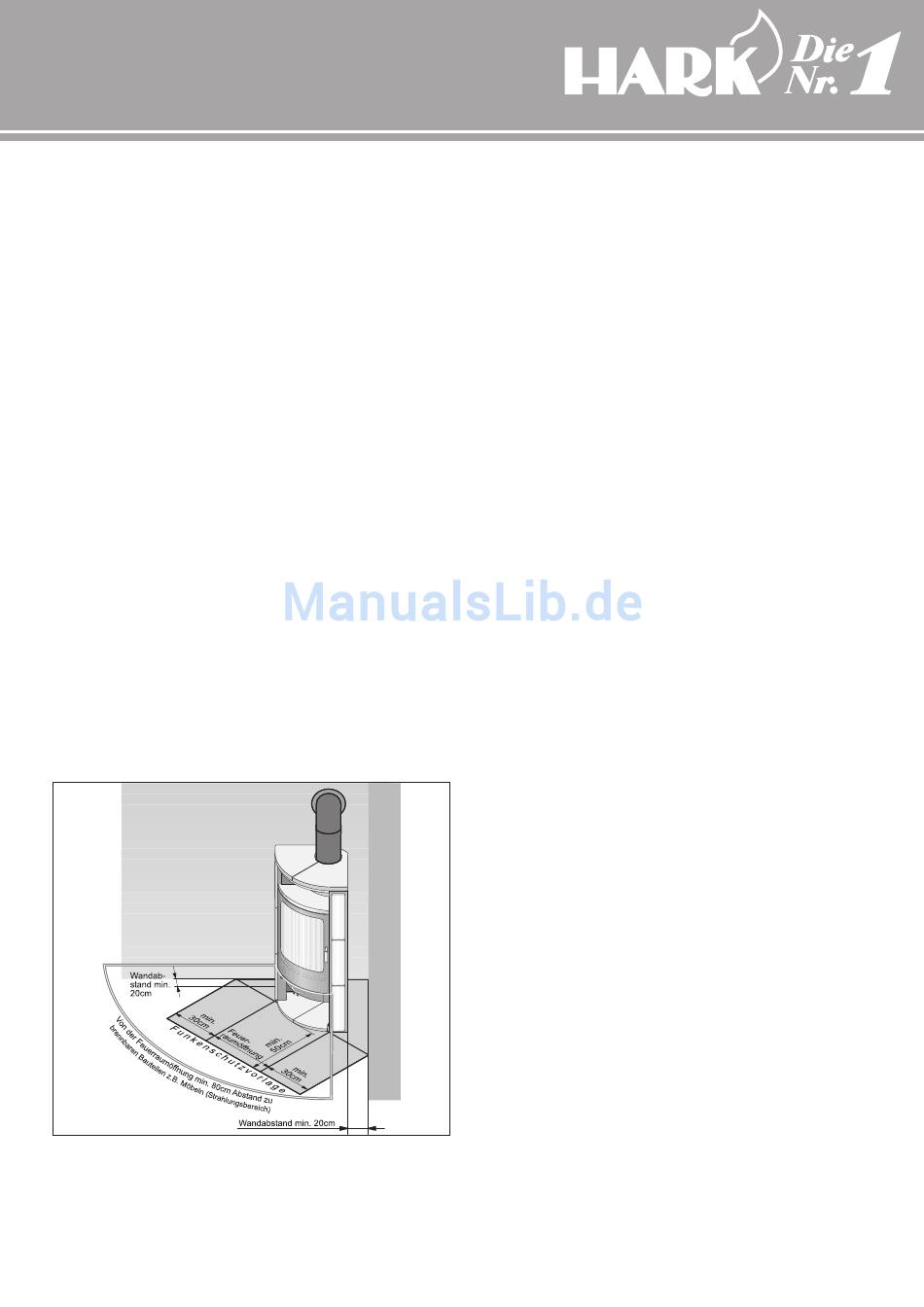

Abbildung A
Verbrennungsluftzufuhr
Da Dauerbrandöfen raumluftabhängige Feuerstätten sind, die
Ihre Verbrennungsluft aus dem Aufstellraum entnehmen, muss
der Betreiber für ausreichende Verbrennungsluftzufuhr sorgen!
im Kamin- & Kachelofenbau
Dauerbrandöfen der Bauart A1 (selbstschließende Feuerraumtür)
benötigen ein Raumvolumen von mindestens 4 m
Nennwärme leistung. Bei kleineren Räumen, abgedichteten
Fenstern und Türen oder sonstigen Beeinträchtigungen einer
ausreichenden Luftzufuhr (zum Beispiel weitere Feuerstätten,
mechanische Entlüftungen), muss für eine zusätzliche Frischluftzufuhr
gesorgt werden, z. B. durch den Einbau einer Luftklappe in
der Nähe des Dauerbrandofens oder die Verlegung einer
Verbrennungsluft leitung nach außen oder in einen gut belüfteten
Raum (ausgenommen Heizungskeller). Die Verbrennungs luftleitung
sollte mit einer Absperrklappe in Ofennähe versehen werden.
Beim Betrieb mehrerer Feuerstätten in einem Aufstellraum oder
in einem Luftverbund ist für jede Feuerstätte eine sepa rate Ver-
brennungs luftleitung zu erstellen oder eine Leitung entsprechend
groß zu dimensionieren.
Eine Küchendunstabzughaube, die sich im Raumluftverbund
mit dem Kaminofen befindet, kann den Betrieb der Feuerstätte
ebenfalls beeinträchtigen, da sie dem Raumverbund große
Mengen Luft entzieht. Diese Luft muss dem Raumverbund durch
eine entsprechend große Verbrennungsluftleitung wieder zugeführt
oder die Dunst abzughaube mit einem Fensterkontaktschalter
versehen werden.
Insbesondere bei fugendichten Fenstern und Türen ist für
ausreichende Verbrennungsluft zu sorgen!
Schornstein und Rauchrohranschluss
Bei der Installation des Dauerbrandofens müssen die bestehenden
Gesetze der Landesbauordnung, örtliche feuerpolizeiliche und
baurechtliche Vorschriften beachtet werden.
Der Dauerbrandofen muss an einen, für feste Brennstoffe
geeigneten, Schornstein angeschlossen werden.
Der Schornstein ist entsprechend den Anforderungen der DIN
18160 Teil 1 auszuführen und nach EN 13384 zu bemessen.
Für den Rauchrohranschluss bietet die Firma HARK im Zubehör-
programm komplette Rauchrohrsätze für jeden Dauerbrandofen
an.
Die originalen HARK-Rauchrohre und HARK-Rauchrohrknie
ermöglichen eine einfache Montage des Dauerbrandofens.
Selbstverständlich lässt sich der Schornsteinanschluss auch mit
handelsüblichen Rauchrohren durchführen. Die Rauchrohre sind
am Dauer brandofen untereinander und am Schornstein fest
und dicht anzubringen. Das Rauchrohr darf nicht in den freien
Schornsteinquerschnitt hinein ragen. Sind andere Feuerstätten
im gleichen Stockwerk am gleichen Schornstein angeschlossen,
muss der Anschluss mindestens 30 cm höher oder tiefer liegen als
der Anschluss anderer Geräte. Es empfiehlt sich die Verwendung
eines Doppelwandfutters.
Zu temperaturempfindlichen oder brennbaren Materialien ist
vom Rauchrohr ein Mindestabstand von 40 cm einzuhalten. Führt
das Rauchrohr durch Bauteile aus brennbaren Baustoffen, so sind
-1-
®
