Aufbau- und Bedienungsanleitung
Dauerbrandofen-Kaminofen

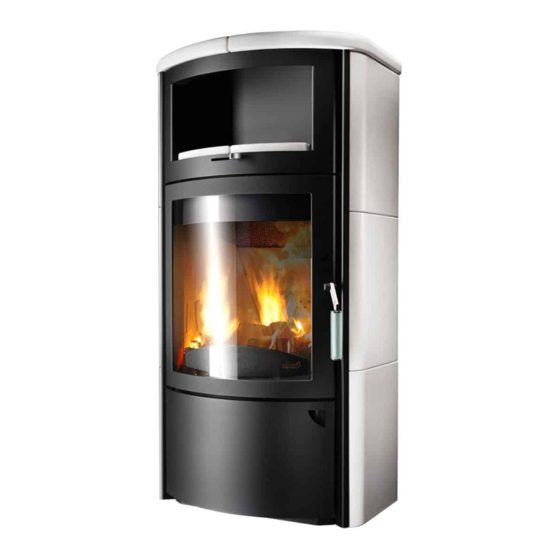

HARK 44 GT ECOplus
Die Aufbau- und Bedienungsanleitung ist vor Beginn aller
Arbeiten aufmerksam zu lesen und zu beachten. Nicht beachtung
kann zur Beeinträchtigung der Sicherheit und zum Erlöschen der
Gewährleistung führen!
Weiterhin sind sämtliche, die Aufstellung und Installation von
Kaminöfen betreffenden Vorschriften und Normen unbedingt
zu beachten (z.B. Bauordnung des einzelnen Bundeslandes,
Feuerungs verordnung, DIN V 18160 Teil 1 und Teil 2 für Schornsteine,
EN 13384 für Schornsteinberechnungen, EN 13240 für
Kaminöfen sowie örtliche Vorschriften). Um die Einhaltung der
genannten Normen und Vorschriften zu gewährleisten, ist vor
der Installation des Kaminofens der zuständige Schorn stein-
fegermeister zu informieren. Er wird Sie beraten und den ordnungs-
gemäßen Anschluss des Kaminofens prüfen.
Räumliche Voraussetzung
Voraussetzung für den Aufbau des Kaminofens ist eine ebene,
tragfähige Stellfläche, die aus nicht brennbaren Baustoffen
besteht oder durch eine nicht brennbare Unterlage geschützt sein
muss. Die Unterlage ist so zu bemessen, dass sie vor dem Ofen
mindestens 50 cm und an den Seiten mindestens 30 cm über
die Feuerraumöffnung bzw. Grundfläche des Ofens hinausragt.
Im HARK- Zubehörprogramm finden Sie hierfür geeignete Boden-
platten. Von der Rückseite und den Seitenflächen des Kaminofens
ist ein Wandabstand von 20 cm einzuhalten.
Im Strahlungsbereich des Brennraumes muss zu brennbaren
Bauteilen, Möbeln, Dekostoffen und ähnlichem ein Mindest-
abstand von 80 cm eingehalten werden (gemessen von der
Vorderkante der Feuerraumöffnung). Der Abstand kann auf 40 cm
verringert werden, wenn ein beidseitig hinterlüfteter Strahlungs-
schutz vorhanden ist (Abb. A).

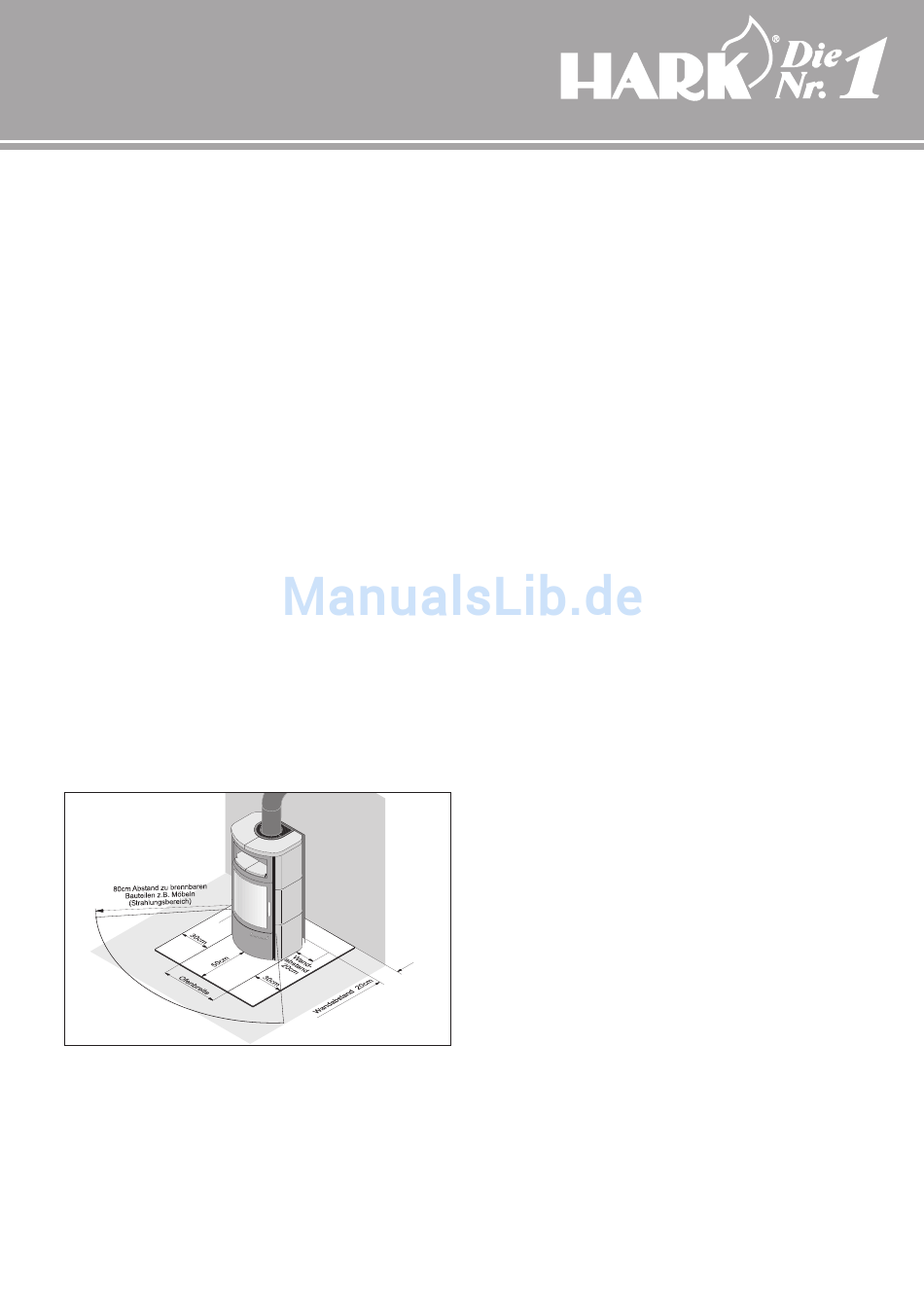

Abbildung A
Verbrennungsluftzufuhr
Da Kaminöfen raumluftabhängige Feuerstätten sind, die Ihre Ver-
brennungsluft aus dem Aufstellraum entnehmen, muss der Betreiber
für ausreichende Verbrennungsluftzufuhr sorgen! Kaminöfen der
Bauart A 1 (selbstschließende Feuerraumtür) benötigen ein Raum-
volumen von mindestens 4 m 3
Bei kleineren Räumen, abgedichteten Fenstern und Türen oder
sonstigen Beeinträchtigungen einer ausreichenden Luftzufuhr (zum
pro Kilowatt Nennwärmeleistung.
im Kamin- & Kachelofenbau
Beispiel weitere Feuerstätten, mechanische Entlüftungen), muss für
eine zusätzliche Frischluftzufuhr gesorgt werden, z. B. durch den
Einbau einer Luftklappe in der Nähe des Kaminofens oder die
Verlegung einer Verbrennungs luftleitung nach außen oder in einen
gut belüfteten Raum (aus genommen Heizungskeller).
Beim Betrieb mehrerer Feuerstätten in einem Aufstellraum
oder in einem Luftverbund ist für jede Feuerstätte eine separate
Verbrennungs luftleitung zu erstellen oder eine Leitung entspre-
chend groß zu di mensionieren.
Eine Küchendunstabzughaube im Abluftbetrieb, die sich im Raum-
luftverbund mit dem Kaminofen befindet, kann den Betrieb der
Feuerstätte ebenfalls be einträchtigen, da sie dem Raumverbund
große Mengen Luft entzieht. Diese Luft muss dem Raumverbund durch
eine entsprechend große Verbrennungsluftleitung wieder zugeführt
oder die Dunstabzughaube muss mit einem Fensterkontaktschalter
versehen bzw. auf Umluft umgerüstet werden.
Insbesondere bei fugendichten Fenstern und Türen ist für ausrei-
chende Verbrennungsluft zu sorgen!
Wahlweise ist der Kaminofen Hark 44 GT ECOplus mit einer
externen Verbrennungsluftzufuhr lieferbar. Die Verbrennungsluft
wird demnach nicht aus dem Aufstellraum entnommen, sondern
dem Brennraum direkt über eine Verbrennungsluftleitung zugeführt.
Dieser Kamin ofen ist daher auch für Niedrigenergiehäuser geeig-
net, in denen eine ausreichende Verbrennungsluftversorgung durch
Fugenundichtigkeiten nicht gewährleistet ist. Für die Verbrennungs-
luftversorgung muss ein Durchbruch in der Außenwand des Hauses
vorgesehen werden. Die Verbindung vom Anschlussstutzen an der
Außenwand (Innenseite) wird mit Hilfe von Aluflexrohren (Ø 125
mm), die im Hark-Zubehörprogramm erhältlich sind, mit dem Stutzen
für die externe Verbrennungsluftzufuhr am Kaminofen verbunden.
Der Lieferung liegt ein Verbrennungsluftstutzen mit Absperrklappe
und ein Bedien gestänge bei. Die Montage dieser Absperrklappe
erfolgt entsprechend der Abbildung E. Kleben Sie zunächst das
Dicht band auf den Verbrennungsluftstutzen und schrauben diesen
auf die Öffnung an der Rückseite des Ofenkorpusses. Achten Sie
darauf, dass der Umlenkhebel der Absperrklappe nach unten
zeigt. Führen Sie nun das Bediengestänge durch die Öffnung, die
sich vorne hinter der Aschekastenvortür befindet. An der Rückseite
des Ofens stecken Sie das Gestänge in den Umlenkhebel der
Absperrklappe und befestigen es mit der selbstsichernden Mutter
so, dass es noch etwas Spiel hat. Vorne schrauben Sie die Konter-
mutter und den Betätigungsknauf auf das Bediengestänge. Wenn
Sie das Bediengestänge vorne am Ofen ganz hereingeschoben
haben, muss die Absperrklappe bis zu dem integrierten Anschlag
geöffnet sein.
Schornstein und Rauchrohranschluss
Bei der Installation des Kaminofens müssen die bestehenden
Gesetze der Landesbauordnung, örtliche feuerpolizeiliche und
baurechtliche Vorschriften beachtet werden.
Der Kaminofen muss an einen, für feste Brennstoffe geeigneten,
Schornstein angeschlossen werden.
