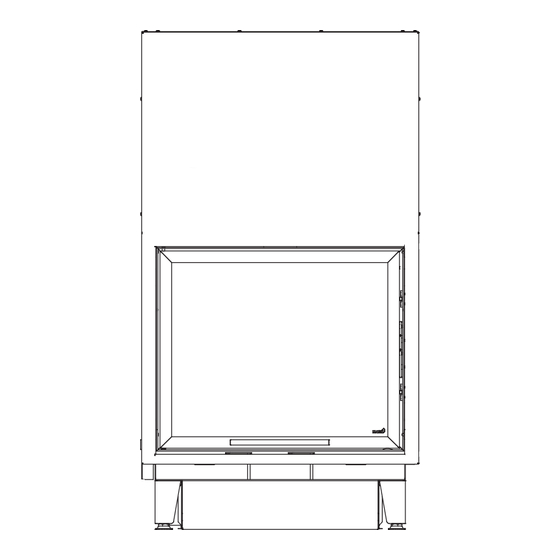

Hark 300 K ECOplus Aufbauanleitung
Warmluftkamine mit radiante
Vorschau ausblenden
Andere Handbücher für 300 K ECOplus:
- Aufbauanleitung (12 Seiten) ,
- Bedienungsanleitung (6 Seiten)
Werbung
Quicklinks
Aufbauanleitung
für Warmluftkamine mit Radiante 300 H+K ECOplus
Sehr geehrter Kunde,
Sie haben ein Qualitätsprodukt erworben, das nach dem
neusten Stand der Technik entwickelt wurde. Und Sie haben sich
dafür entschieden, den Wärme erzeuger selbst auf zu bauen.
Bevor Sie damit beginnen, bitten wir Sie in Ihrem eigenen
Interesse, alle Punkte der Anleit ungen aufmerksam zu lesen, denn
der Anlagenersteller (!) ist für die Sicherheit und einwandfreie
Funktion der Anlage verantwortlich. Beim Einbau des Kaminein-
satzes müssen die bestehenden Gesetze der Landes bau ordnung,
sowie örtliche feuerpolizeiliche und baurechtliche Vorschriften wie
auch die EN 13229, Teil 1, beachtet werden.
Und vergessen Sie auf keinen Fall, vor Beginn der Bau-
maß nahme den Bezirks schorn steinfeger zu benachrichtigen.
Er muss den Rauchrohranschluss an dem Schornstein über prüfen
und kontrolliert den Brandschutz! Nun hoffen wir, dass Ihnen
der Aufbau Ihres neuen Warmluftkamins ohne Komplikationen
gelingt und wünschen Ihnen fortan wohlig warme Stunden mit der
Radiante 300 ECOplus!
1
756
842
842
846
2
Die für die Schornsteinbemessung
nach EN 13384 erforderlichen Werte sind:
Bei Betrieb mit geschlossenem Feuerraum: A1
Nennwärmeleistung
Abgasmassenstrom
Abgastemperatur
erforderlicher Förderdruck
Register FK - 29 11 045
577
8 kW
6,9 g/sec
274 °C
12 mbar
Bauart 1
Ausführung bei brennbaren Baustoffen sowie Stahl-
betonwänden und Anbauwänden unter 10 cm Stärke
Normalausführung bei nicht
brennbaren Baustoffen
*Wärmedämmplatten aus Calciumsilikat, nichtbrennbarer Baustoff gemäß DIN 4102,
A1, Zulassungsbescheid Z. 43. 14. - 139 des deutschen Institutes für Bautechnik,
Berlin; als Alternative zur Mineralwolle nach DIN 4102, A1; gemäß AGI Q-132
** Mineralwolle nach DIN 4102, A1 und AGI Q-132
1. Grundsätzliche Hinweise
1.1 Die wirksame Schornstein höhe sollte ab Rauchrohreintritt
bis zur Schornsteinmündung mindestens 4 m betragen und
der Schornstein sollte einen Mindest querschnitt von 254 cm
haben, jedoch 400 cm
1.2 Kamine dürfen nur in Räumen über 12 m
aufgestellt werden.
-1-
im Kamin- & Kachelofenbau
1. Hark Radiante 300 ECOplus
2. Wandfutter bzw. Kamin-
anschlussstutzen
3. verstellbarer Rauchrohr-
bogen mit Revisions-
öffnung und Rauchrohr
4. Rauchrohrschelle
5. Verbrennungs luftzufuhr
mit Absperrklappe,
freier Querschnitt mind.
300 cm
2
6. Auflagerahmen für Sturz
7. Schürze aus 4 cm Promat
oder Referenzstoff
8. Warmluftaustrittsgitter,
freier Querschnitt 240
cm
pro kW Heizleistung
2
9. Sockel mit Umluftöffnung,
freier Querschnitt 200
cm
pro kW Heizleistung
2
10. *Dämmung Promasil
950 KS, 8 cm stark
11. **Mineralwolle 10 cm
stark
12. **Mineralwolle, 4 cm
stark
13. *Dämmung Promasil
950 KS, 4 cm stark
14. Holz- bzw. Stahlbeton-
wand durch 10 cm
Porenbeton ersetzen
15. zu schützende Wand
bzw. Boden
16. Tragplatte aus Beton,
mind. 6 cm stark
17. Brandschutz aus nicht
brennbarem Belag,
Mindestabstand:
Sockelhöhe plus 30 cm,
jedoch mind. 50 cm
18. 10 cm starke Abmauer ung
aus Porenbeton
nicht überschreiten.
2
Grundfläche
2
3
2
