5.1
enteliBUS Energieversorgung mit einem 24V AC Transformator
Es wird empfohlen, einen 100VA Transformator mit max. 4A (Klasse II) zu verwenden.
Somit kann sichergestellt werden, dass ausreichend Leistung für potenzielle E/A Module
abgegeben werden kann.
CE-Konformität: Die gesamte Verkabelung bei CE-konformen Installationen muss durch
einen Transformator für Sicherheitskleinspannung (SELV) oder für schützende
Kleinspannung (PELV) vom Hauptnetz getrennt werden. Bitte einen Trenntransformator
(Klasse II) gemäß EN61558 verwenden, der für Dauerbetrieb geeignet ist.
Erden Sie alle Komponenten wie in den folgenden Punkten beschrieben, um die Geräte
zu schützen und um eine Bezugsmasse für die eBUS Kommunikation zu gewährleisten.
Der Transformator muss sekundärseitig für die max. Auslastung gesichert werden.
Dieses Produkt wurde für eine 24V AC Klasse II Spannungsversorgung entwickelt. Ein
einzelner Transformator kann für die Versorgung von mehreren Controllern und/ oder
Feldgeräten (z.B. Aktuatoren) benutzt werden, sofern folgende Bedingungen erfüllt
werden:
-
Alle
Geräte
(Verpolung) zwischen den Geräten können schnell zur Beschädigung von Geräten
und Transformatoren führen.
-
Der Transformatorleistung ist genügend groß (inklusive Leitungsverlusten)
-
Die richtige Polarität wurde beachtet.
-

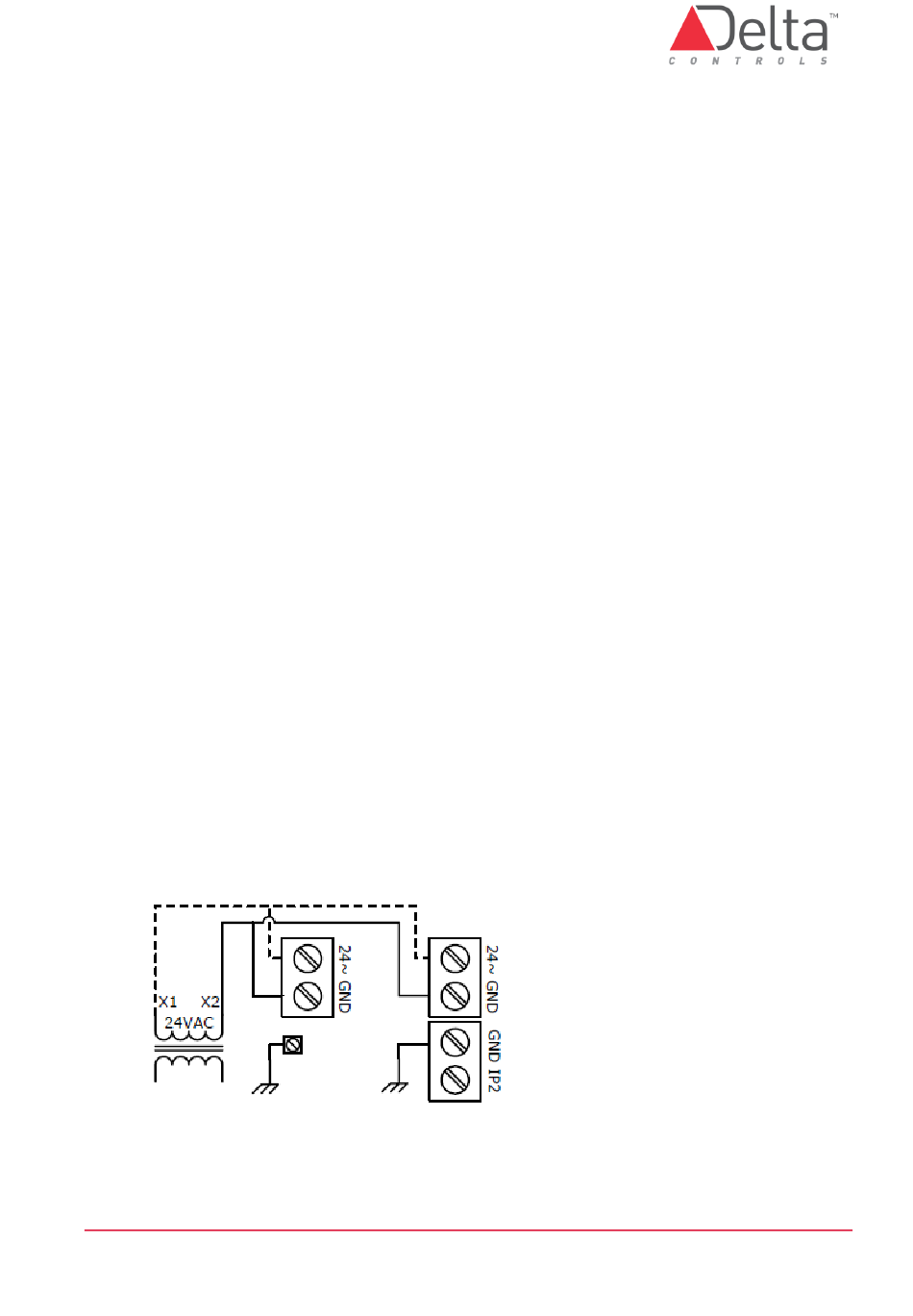

Jeder Controller ist, wie im unten stehenden Diagramm, geerdet. Dies ist zum
Schutz der Geräte, sowie zur Sicherung einer Bezugsmasse für die RS485
Kommunikation nötig.
-
Der Transformator ist sekundärseitig für die max. Auslastung von 4A
(bei Klasse II) gesichert.
Erden an der
Erdungsklemme
DE-eBX Installationsanleitung.docx
MÜSSEN
halbwellengleichgerichtet
Wenn keine Erdungsklemme
vorhanden ist, dann eine der
GND-Klemmen zur Erdung
verwenden
sein.
Kabelkreuzungen
© Delta Controls Germany 2022
Seite 13
