1.1 • Montage der Seitenführung mit Montagefüßen
Je nach der Art des Wintergartens, darüber oder darunter liegendem Glas (oder
1
Polycarbonat, PC), befestigen Sie die mitgelieferten Montagefüße.
Achten Sie auf hinreichende Befestigung der Schrauben für eine gute Verankerung im
Träger.
Wir empfehlen Ihnen aus ästhetischen Gründen, an der Seite des Wintergartens die
Montagefüße möglichst am Träger zu befestigen, nicht an der sichtbaren Seite.

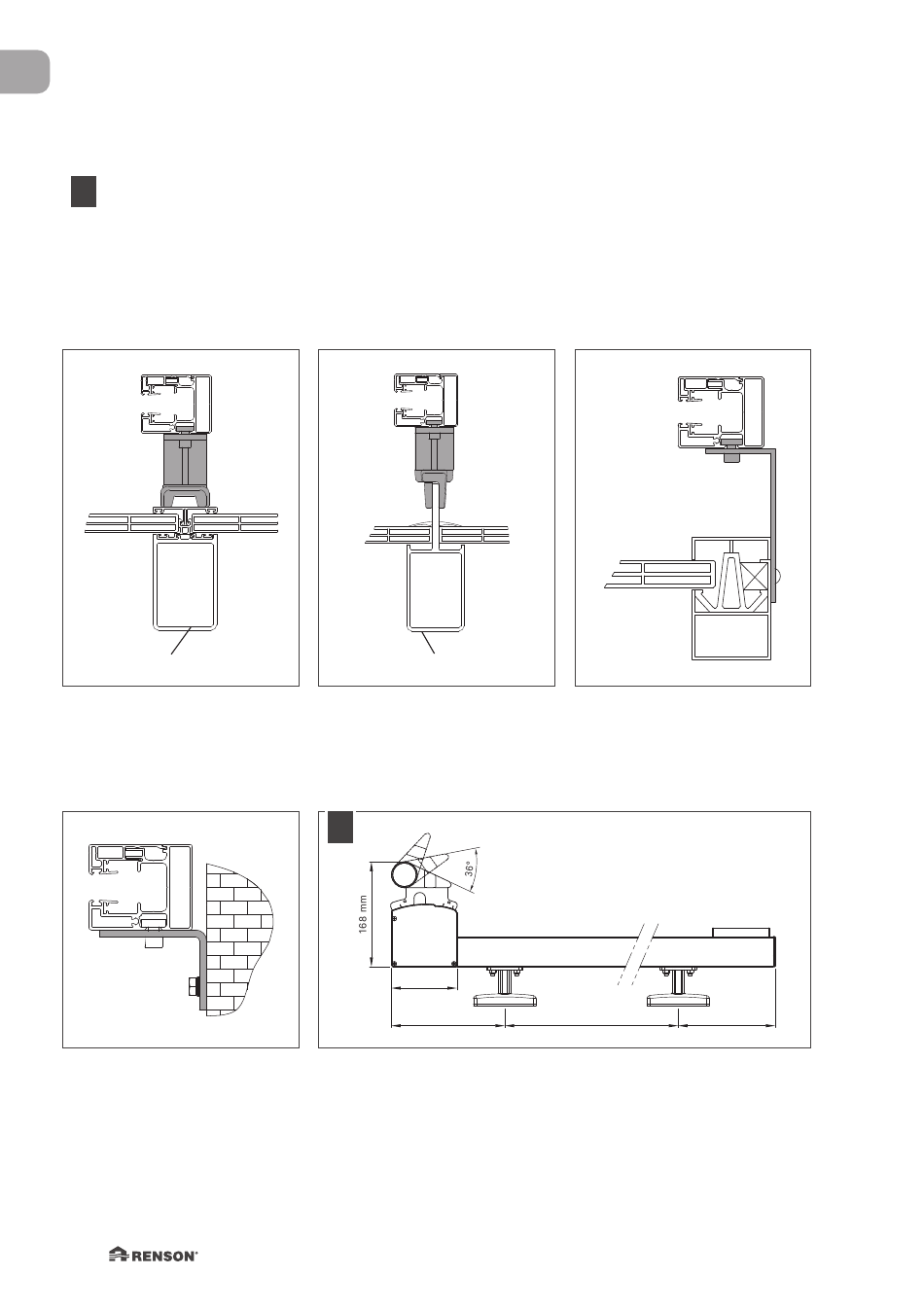

Rohrförmiger Träger
Befestigung der Montage­
füße an einem rohrförmigen
Träger (darüber liegendes
Glas)
L-Profil
Wandbefestigung der
Seitenführungen
4
T-Träger
Befestigung der Montage­
füße bei einem T-Träger
(darunter liegendes Glas)
2
105 mm
200 mm
Ermitteln Sie die Befestigungspunkte für die Montagefüße.
Beachten Sie die vorgeschriebenen Maße. Den ersten
Fuß in einem Abstand von 200 mm, den letzten Fuß
in einem Abstand von 200 mm vom jeweiligen Ende
des Wintergartens. Verteilen Sie die restlichen Füße
gleichmäßig unter Berücksichtigung eines maximalen
Fußabstandes von 1200 mm.
Befestigung der Seiten­
führungen an den Seiten
des Wintergartens
max. 1200 mm 200 mm
