TOPFIX
®
MONTAGERICHTLINIEN - INSTALLATION INSTRUCTIONS

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Renson TOPFIX

Inhaltszusammenfassung für Renson TOPFIX

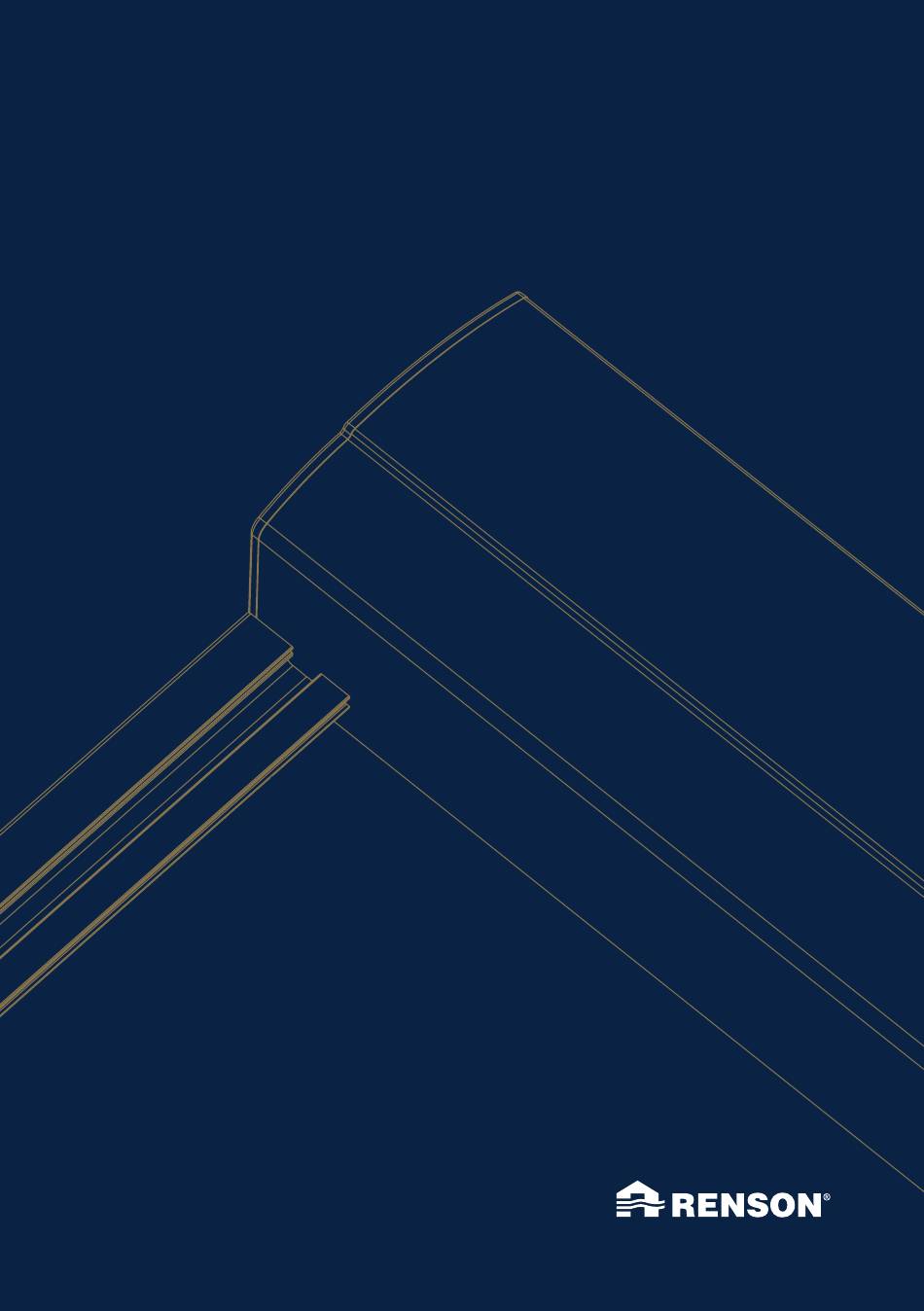

  • Seite 1 TOPFIX ® MONTAGERICHTLINIEN - INSTALLATION INSTRUCTIONS...

  • Seite 2: Inhaltsverzeichnis

    Topfix ® Inhaltsverzeichnis 1 • Topfix einzeln ........................3 ® 1.1 • Montage der Seitenführung mit Montagefüßen ............4 1.2 • Direkte Montage der Seitenführung ................. 6 1.3 • Einlegen der Spannschnur und Einstellung der Vorspannung....... 7 2 • Topfix verkettet .........................

  • Seite 3: Topfix ® Einzeln

    Topfix ® 1 • Topfix einzeln ® Es gibt verschiedene Möglichkeiten für die Montage des Topfix. Montage von oben nach Montage von unten Kassette seitlich, dies ist nur unten, mit Kassette oben. nach oben, mit Kassette bei einem Neigungswinkel unten. Dies gilt nur für von 0-45°...

  • Seite 4: Montage Der Seitenführung Mit Montagefüßen

    Topfix ® 1.1 • Montage der Seitenführung mit Montagefüßen Je nach der Art des Wintergartens, darüber oder darunter liegendem Glas (oder Polycarbonat, PC), befestigen Sie die mitgelieferten Montagefüße. Achten Sie auf hinreichende Befestigung der Schrauben für eine gute Verankerung im Träger.
  • Seite 5 Topfix ® Schieben Sie die Seitenführungen über die Montage füße in ihre endgültige Position. Ziehen Sie diese vorläufig leicht fest. Plazieren Sie die Federn Öffnen Sie die Kassette. auf die Montagefüße, um Lösen Sie die Schraube im zu verhindern, dass die Stift der Kassette.

  • Seite 6: Direkte Montage Der Seitenführung

    Topfix ® 1.2 • Direkte Montage der Seitenführung ➀ ➁ ➀ ➁ ➂ Bohren Sie die Seiten- Bohren Sie die Seiten- Öffnen Sie die Kassette. führung vor. Erst mit einem führung vor. Erst mit einem Lösen Sie die Schraube im Bohrer mit Ø...

  • Seite 7: Einlegen Der Spannschnur Und Einstellung Der Vorspannung

    Topfix ® 1.3 • Einlegen der Spannschnur und Einstellung der Vorspannung Legen Sie die Schnur in Nehmen Sie die Schnur den Umlenkrollenblock und führen Sie diese oben ein. Führen Sie die Schnur entlang der Rolle in der in der Richtung des auf Endkappe der Endschiene.
  • Seite 8 Topfix ® Schieben Sie die Schnur Drehen Sie nun die Spule um 180°, bis das Ende der so weit wie möglich in die Schnur nach vorne kommt. Ziehen Sie die Schnur durch, Öffnung. bis sie eng ist. Überprüfen Sie den korrekten Sitz der Schnur auf der Schnurscheibe.
  • Seite 9 Topfix ® Ziehen Sie die Schnur durch das Spannsystem, bis es straff ist. Die Federn sollten noch nicht gespannt sein. Das durchgezogene Seil sollte ca. 10 cm gekürzt werden, da es sonst zu Problemen aufgrund von Platzmangel beim Aufwickeln kommen kann.
  • Seite 10 Topfix ® Im Spannsystem spannen (+) Sie das Seil, indem Sie den Bohrer nach links drehen, bis die Umlenkrolle parallel zum schwarzen Streifen steht. Führen Sie das Seil immer so, dass es straff aufgewickelt werden kann. Rollen Sie das Tuch zweimal nach oben und nach unten und prüfen Sie, ob noch aus reichend Spannung vorhanden...

  • Seite 11: Topfix ® Verkettet

    Topfix ® 2 • Topfix verkettet ® Es gibt verschiedene Möglichkeiten für die Montage des Topfix. Montage von oben nach Montage von unten Kassette seitlich, dies ist nur unten, mit Kassette oben. nach oben, mit Kassette bei einem Neigungswinkel unten. Dies gilt nur für von 0-45°...

  • Seite 12: Montage Der Seitenführung Mit Montagefüßen

    Topfix ® 2.1 • Montage der Seitenführung mit Montagefüßen Je nach der Art des Wintergartens, darüber oder darunter liegendem Glas (oder Polycarbonat, PC), befestigen Sie die mitgelieferten Montagefüße. Achten Sie auf hinreichende Befestigung der Schrauben für eine gute Verankerung im Träger.
  • Seite 13 Topfix ® Schieben Sie die Seitenführungen über die Montage füße in ihre endgültige Position. Ziehen Sie diese vorläufig leicht fest. Plazieren Sie die Federn Öffnen Sie die Kassette. auf die Montagefüße, um Lösen Sie die Schraube im zu verhindern, dass die Stift der Kassette.

  • Seite 14: Direkte Montage Der Seitenführung

    Topfix ® 2.2 • Direkte Montage der Seitenführung Bohren Sie die Seiten- Öffnen Sie die Kassette. Bringen Sie die Seiten- führung vor. Erst mit einem Lösen Sie die Schraube im führungen in die richtige Bohrer mit einem Durch- Stift der Kassette. Schieben Position.

  • Seite 15: Einlegen Der Zugschnur Und Einstellung Der Vorspannung

    Topfix ® 2.3 • Einlegen der Zugschnur und Einstellung der Vorspannung Für weitere Informationen siehe 1.3 auf Seite 7.

  • Seite 16: Elektrische Bedienung

    Topfix ® 3 • Elektrische Bedienung 3.1 • Technische Eigenschaften der Motoren Parameter Wert Versorgungsspannung 230 V AC Stromstärke 0,4 bis 1,5 Ampere (entsprechend Motortyp) Leistung 90 bis 300 Watt (entsprechend Motortyp) Schutzart IP 44 Maximale Laufzeit ca. 3 bis 5 Minuten 3.2 •...

  • Seite 17: Endeinstellung Der Endpunkte Des Motors

    Topfix ® 4 • Endeinstellung der Endpunkte des Motors Die Endpunkte werden nicht vorher eingestellt. Weitere Informationen entnehmen Sie bitte den Montageanweisungen dieses Motors. TIPP Wenn die Stromanschluss vor der Installation der Sonnenschutz noch nicht passiert ist, kann ein zeitweilige Kabel gebraucht werden um die Endpunkte der Sonnenschutz korrekt ein zu stellen.

  • Seite 18: Wartung Und Pflege

    Topfix ® 6 • Wartung und Pflege (siehe auch unser Garantiezertifikat*) Das System erfordert nur wenig Wartung und Pflege, aber um jahrelang Ihr System genießen zu können, empfehlen wir Folgendes: • Sollte das Tuch bei einem unerwarteten Schauer nass werden, können Sie die Markise ruhig aufrollen und später bei besserem Wetter wieder abrollen, um sie trocknen zu...

  • Seite 19: Entsorgung Des Produktes

    Topfix ® 7 • Entsorgung des Produktes Ihr Screen kann vollständig recycelt werden. Erkundigen Sie sich bei Ihrer Gemeinde oder der nächstgelegenen Recyclingstation über die örtlichen Umweltvorschriften. Beim Demontieren des Screens müssen Sie die Installation spannungslos machen. Bei der Entsorgung des Produktes müssen die Materialien getrennt werden. Brennbare Materialien und nicht brennbare Materialien müssen bei der Entsorgung des Produktes...
  • Seite 20 Topfix ® Table of contents 1 • Topfix single ........................21 ® 1.1 • Install the side guiding channel via mounting feet ..........22 1.2 • Direct installation of the side guiding channel ............24 1.3 • Positioning the cord and adjusting the cord tension ..........25 2 •...

  • Seite 21: Topfix ® Single

    Topfix ® 1 • Topfix single ® The Topfix can be assembled in various ways. Top-bottom, with the box Bottom-top, with the box on Sideways box; this is only on the top. the bottom. This is only for possible at an angle of use indoors.

  • Seite 22: Install The Side Guiding Channel Via Mounting Feet

    Topfix ® 1.1 • Install the side guiding channel via mounting feet Fasten the assembly feet supplied, depending on the type of veranda, glass (or polycarbonate (PC)) above or below. Make sure the screws are sufficiently tightened for proper anchoring in the mullion.
  • Seite 23 Topfix ® Slide the side channels across the assembly feet to their final position. Tighten them lightly for now. Install the springs on the Open the box. Loosen the mounting feet to prevent screw in the pin of the box.

  • Seite 24: Direct Installation Of The Side Guiding Channel

    Topfix ® 1.2 • Direct installation of the side guiding channel ➀ ➁ ➀ ➁ ➂ Predrill the side channel. Predrill the side channel. Open the box. Loosen the First use a Ø 5.5 drill First use a Ø 5.5 drill screw in the pin of the box.

  • Seite 25: Positioning The Cord And Adjusting The Cord Tension

    Topfix ® 1.3 • Positioning the cord and adjusting the cord tension Place the cord in the pulley Take the cord, move it over block. the wheel and put it in the Insert the cord under the bottom rail end piece.
  • Seite 26 Topfix ® Push the cord into the Now turn the spool 180° until the end of the cord comes to opening as far as possible. the front. Pull the cord through until it is tight. Make sure that the cord is correctly on the cord disk.
  • Seite 27 Topfix ® Pull the cord through the tensioning system until it is tight. There should be no tension on the springs yet. Cut the extended cord at about 10 cm, otherwise problems may occur due to lack of winding space.
  • Seite 28 Topfix ® In the span system, tighten (+) the cord by rotating the drill to the left until the pulley is parallel to the black strip. Always guide the cord so that it can be rolled up tightly. Roll the fabric up and down twice, checking that the tension is still adequate (check that the side of the pulley is aligned with the side of the black strip).

  • Seite 29: Topfix ® Linked

    Topfix ® 2 • Topfix linked ® The Topfix can be assembled in various ways. Top-bottom, with the box Bottom-top, with the box on Sideways box; this is only on the top. the bottom. This is only for possible with an angle of use indoors.

  • Seite 30: Install The Side Guiding Channel Via Mounting Feet

    Topfix ® 2.1 • Install the side guiding channel via mounting feet Fasten the assembly feet supplied, depending on the type of veranda, glass (or polycarbonate (PC)) above or below. Make sure the screws are sufficiently tightened for proper anchoring in the mullion.
  • Seite 31 Topfix ® Slide the side channels across the assembly feet to their final position. Tighten them lightly for now. Install the springs on the Open the box. Loosen the mounting feet to prevent screw in the pin of the box.

  • Seite 32: Direct Installation Of The Side Guiding Channel

    Topfix ® 2.2 • Direct installation of the side guiding channel Predrill the side channel. Open the box. Loosen the Place the side channels First use a 5.5 diameter drill screw in the pin of the box. in their proper position.

  • Seite 33: Positioning The Cord And Adjusting The Cord Tension

    Topfix ® 2.3 • Positioning the cord and adjusting the cord tension For more information, see 1.3 on page 25.

  • Seite 34: Electrical Operation

    Topfix ® 3 • Electrical operation 3.1 • Technical specifications of the motors Parameter Value Power supply 230 Volts AC Rated current 0.4 to 1.5 Amps (depending on motor type) Power 90 to 300 Watts (depending on motor type) Protection class...

  • Seite 35: Final Adjustment Of The Electric Motor End-Points

    Topfix ® 4 • Final adjustment of the electric motor end­points The end points are not adjusted by RENSON . For more informa tion, go through the ® installation instructions of the motor. In case the electricity works take place after the assembly of the screen, a temporary power cable can be used to set the end points of the solar protection.

  • Seite 36: Maintenance

    Topfix ® 6 • Maintenance (see also our warranty certificate*) The system requires little maintenance, but to assure years of pleasure from your system, we advise the following: • If the screen fabric becomes wet by means of a surprise shower, you can safely roll it up and wait until there is better weather to unroll it and dry it out.

  • Seite 37: Disposal Of The Product

    Topfix ® 7 • Disposal of the product Your sun-shading screen is fully recyclable. Ask your local municipality or the nearest recycling station about local environmental regulations. When dismounting the screen, you should first make the installation free of tension.
  • Seite 38 Topfix ®...
  • Seite 39 Topfix ®...
  • Seite 40 All photos shown are for illustrative purposes; the actual product may vary due to product placement. Renson reserves the right to make technical changes to the products described in this brochure. ® The most recent product information, availability, and your local distributor can always be found on www.renson.eu *L6000038*...
