Montage Der Seitenführungen; Montage Der Kassette - Renson Fixscreen 100 Solar Montagerichtlinien

Fixscreen
de

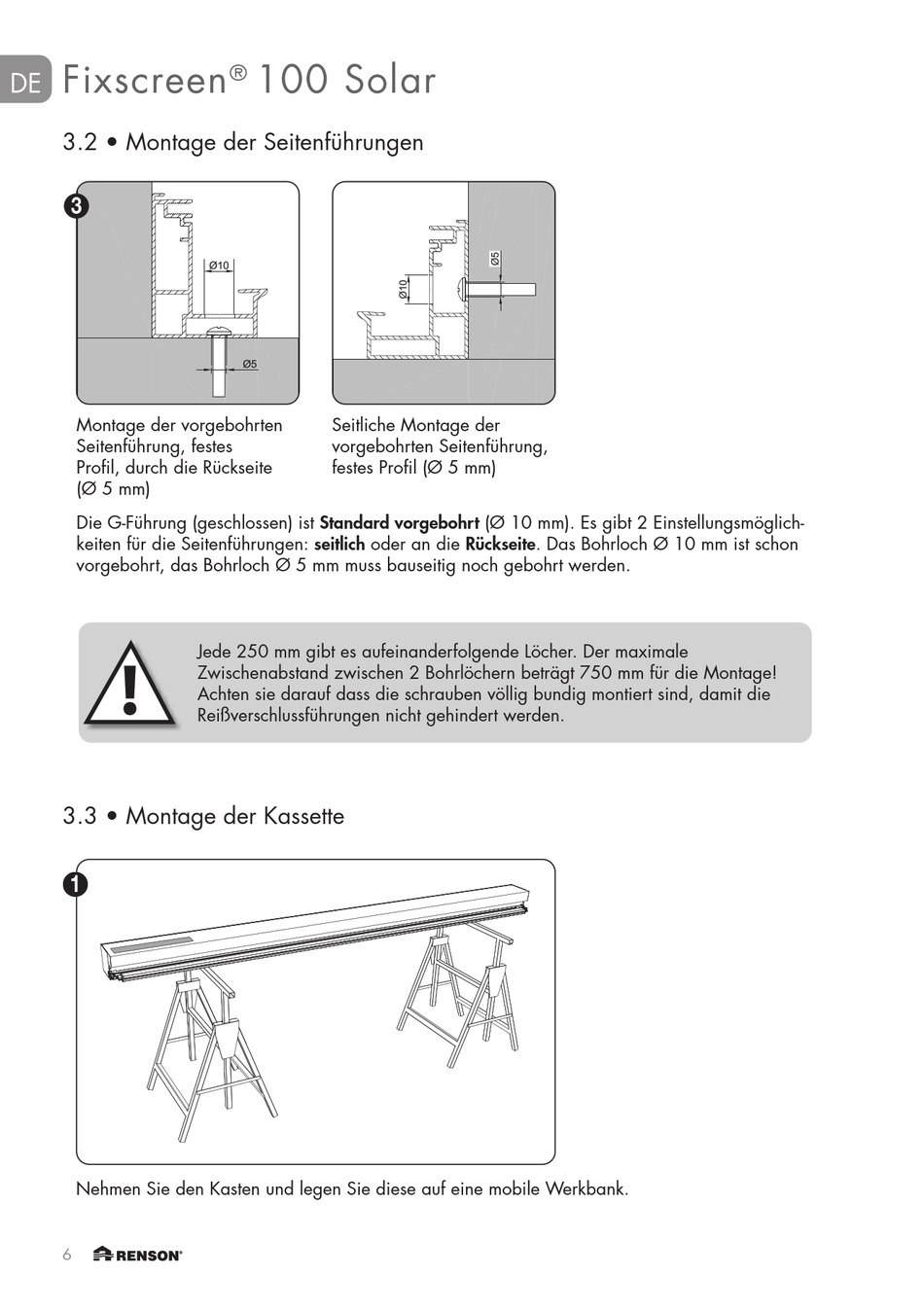

3.2 • Montage der Seitenführungen
3
Montage der vorgebohrten
Seitenführung, festes
Profil, durch die Rückseite
(Ø 5 mm)
Die G-Führung (geschlossen) ist Standard vorgebohrt (Ø 10 mm). Es gibt 2 Einstellungsmöglich-
keiten für die Seitenführungen: seitlich oder an die Rückseite. Das Bohrloch Ø 10 mm ist schon
vorgebohrt, das Bohrloch Ø 5 mm muss bauseitig noch gebohrt werden.
3.3 • Montage der Kassette
1
Nehmen Sie den Kasten und legen Sie diese auf eine mobile Werkbank.
6
100 Solar
®
Seitliche Montage der
vorgebohrten Seitenführung,
festes Profil (Ø 5 mm)
Jede 250 mm gibt es aufeinanderfolgende Löcher. Der maximale
Zwischenabstand zwischen 2 Bohrlöchern beträgt 750 mm für die Montage!
Achten sie darauf dass die schrauben völlig bundig montiert sind, damit die
Reißverschlussführungen nicht gehindert werden.
