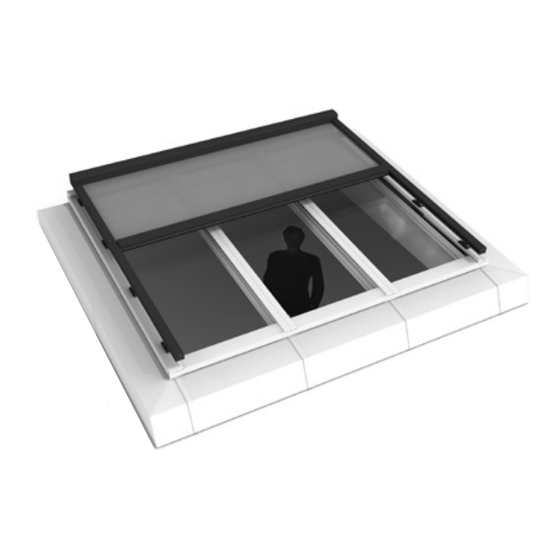

TOPFIX
SOLAR
®
MONTAGEANLEITUNG - INSTALLATION MANUAL

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Renson TOPFIX SOLAR

Inhaltszusammenfassung für Renson TOPFIX SOLAR

  • Seite 1 TOPFIX SOLAR ® MONTAGEANLEITUNG - INSTALLATION MANUAL...

  • Seite 2: Inhaltsverzeichnis

    Topfix Solar ® Inhaltsverzeichnis 1 • Topfix Solar .......................... 3 ® 1.1 • Montage der Seitenführung mit Montagefüßen ............4 1.2 • Direkte Montage der Seitenführung ................. 6 1.3 • Einlegen der Spannschnur und Einstellung der Vorspannung ....... 7 1.4 • Solar Wing ohne Bügel montieren ................12 2 •...

  • Seite 3: Topfix ® Solar

    Topfix Solar ® 1 • Topfix Solar ® Der Topfix Solar kann auf die folgende Weise montiert werden. Montage von oben nach unten, mit Kassette oben. Für diese Montage kann die nachstehende Anleitung eingehalten werden.

  • Seite 4: Montage Der Seitenführung Mit Montagefüßen

    Topfix Solar ® 1.1 • Montage der Seitenführung mit Montagefüßen Je nach der Art des Wintergartens, darüber oder darunter liegendem Glas (oder Polycarbonat, PC), befestigen Sie die mitgelieferten Montagefüße. Achten Sie auf hinreichende Befestigung der Schrauben für eine gute Verankerung im Träger.
  • Seite 5 Topfix Solar ® Schieben Sie die Seitenführungen über die Montage füße in ihre endgültige Position. Ziehen Sie diese vorläufig leicht fest. Plazieren Sie die Federn Öffnen Sie die Kassette. auf die Montagefüße, um Lösen Sie die Schraube im zu verhindern, dass die Stift der Kassette.

  • Seite 6: Direkte Montage Der Seitenführung

    Topfix Solar ® 1.2 • Direkte Montage der Seitenführung Bohren Sie die Seiten­ Bohren Sie die Seiten­ Öffnen Sie die Kassette. führung vor. Erst mit einem führung vor. Erst mit einem Lösen Sie die Schraube im Bohrer mit einem Durch­ Bohrer mit einem Durch­...

  • Seite 7: Einlegen Der Spannschnur Und Einstellung Der Vorspannung

    Topfix Solar ® 1.3 • Einlegen der Spannschnur und Einstellung der Vorspannung Schieben Sie die HPVC- Legen Sie die Schnur in Die Montage des Reißverschlussführung den Umlenkrollenblock Spannsystems in der in die Seiten führung ein. Führen Sie die Schnur kleinen Endschiene sollte und über den an das in der Richtung des auf 1 cm von der Seitenführung...
  • Seite 8 Topfix Solar ® Schieben Sie die Schnur Drehen Sie nun die Spule um 180°, bis das Ende der Schnur so weit wie möglich in die nach vorne kommt. Ziehen Sie die Schnur durch, bis sie Öffnung. eng ist. Überprüfen Sie den korrekten Sitz der Schnur auf Schließen Sie die der Schnurscheibe.
  • Seite 9 Topfix Solar ® Ziehen Sie die Schnur durch das Spannsystem, bis es straff ist. Die Federn sollten noch nicht gespannt sein. Das durchgezogene Seil sollte ca. 10 cm gekürzt werden, da es sonst zu Problemen aufgrund von Platzmangel beim Aufwickeln kommen kann. Legen Sie das Seil über die Seitenführung und Um die Schnur auf die richtige Länge zu schneiden, muss...
  • Seite 10 Topfix Solar ® Im Spannsystem spannen (+) Sie das Seil, indem Sie den Bohrer nach links drehen, bis die Umlenkrolle parallel zum schwarzen Streifen steht. Führen Sie das Seil immer so, dass es straff aufgewickelt werden kann. Rollen Sie das Tuch zweimal nach oben und nach unten und prüfen Sie, ob noch aus reichend Spannung vorhanden ist (kontrollieren Sie, ob die Seitenkante der Umlenkrolle mit der Seitenkante des schwarzen Streifens ausgerichtet...
  • Seite 11 Topfix Solar ® Um die richtige Position des Solarflügels zu bestimmen, schauen Sie auf den Kabelausgang des Motors. Platzieren Sie dann den Solar Wing mit die Montagebügel auf dem Topfix­Kassette. Der Solar Wing sollte mindestens 15 mm von der Kante entfernt angebracht werden. Die Vorderseite die Montagebügel wird an der Rippe angebracht.

  • Seite 12: Solar Wing Ohne Bügel Montieren

    Topfix Solar ® 1.4 • Solar Wing ohne Bügel montieren Unter bestimmten Umständen ist es nicht möglich, den Solar Wing auf dem Topfix selbst zu montieren. In diesem Fall kann der Solar Wing auch an einer anderen Stelle montiert werden. Der Solar Wing kann sowohl flach als auch rechtwinklig auf dem Dach montiert werden.

  • Seite 13: Technische Merkmale

    Topfix Solar ® 2 • Technische Merkmale 2.1 • Motor Versorgungsspannung 12 V Funkfrequenz 868,30 MHz Schutzart IP 44 Temperaturbereich -10°C / +60°C Max. einlernbare Funksender Elektrische Isolierung Klasse III 2.2 • Solarpanel Abgegebene Spannung 18 V max Abgegebener Strom 305 mA Leistung 5,5 W...

  • Seite 14: Abstellung Der Endpunkte Des Motors

    Topfix Solar ® 3 • Abstellung der Endpunkte des Motors Die Endpunkte werden nicht vorher abgestellt. Weitere Informationen finden Sie in der Montageanleitung des Motors. 4 • Endkontrolle Prüfen Sie, ob die Endpunkte eingestellt sind. Wenn sie nicht eingestellt sind, stellen Sie Sie die Endpunkte so, dass der Motor automatisch an der gewünschten oberen und unteren Position anhält (siehe Dokumente Einstellung Motor).

  • Seite 15: Wartung Und Pflege

    Topfix Solar ® 5 • Wartung und Pflege (siehe auch unser Garantiezertifikat*) Das System erfordert nur wenig Wartung und Pflege, aber um jahrelang Ihr System genießen zu können, empfehlen wir Folgendes: • Sollte das Tuch bei einem unerwarteten Schauer nass werden, können Sie die Markise ruhig aufrollen und später bei besserem Wetter wieder abrollen, um sie trocknen zu lassen.

  • Seite 16: Entsorgung Des Produktes

    Topfix Solar ® 6 • Entsorgung des Produktes Ihr Screen kann vollständig recycelt werden. Erkundigen Sie sich bei Ihrer Gemeinde oder der nächstgelegenen Recyclingstation über die örtlichen Umweltvorschriften. Beim Demontieren des Screens müssen Sie die Installation spannungslos machen. Bei der Entsorgung des Produktes müssen die Materialien getrennt werden. Brennbare Materialien und nicht brennbare Materialien müssen bei der Entsorgung des Produktes getrennt werden.
  • Seite 17 Topfix Solar ®...
  • Seite 33 Topfix Solar ®...
  • Seite 34 Topfix Solar ®...
  • Seite 35 Topfix Solar ®...
  • Seite 36 Renson reserves the right to make technical changes to the products described in this brochure. ® The most recent product information, availability, and your local distributor can always be found on www.renson.eu *L2001379* RENSON • Maalbeekstraat 10 • IZ 2 Vijverdam • B-8790 Waregem ®...
