Maßbezug X-Maß/Spannwinkel KTI 50P/KMI 50P
X-Maß
Blick 1
Seite 16 | 53 Reflexa Montageanleitung, Innenjalousie mit Kurbelantrieb
Blick 1
X-Maß
Montageuntergrund

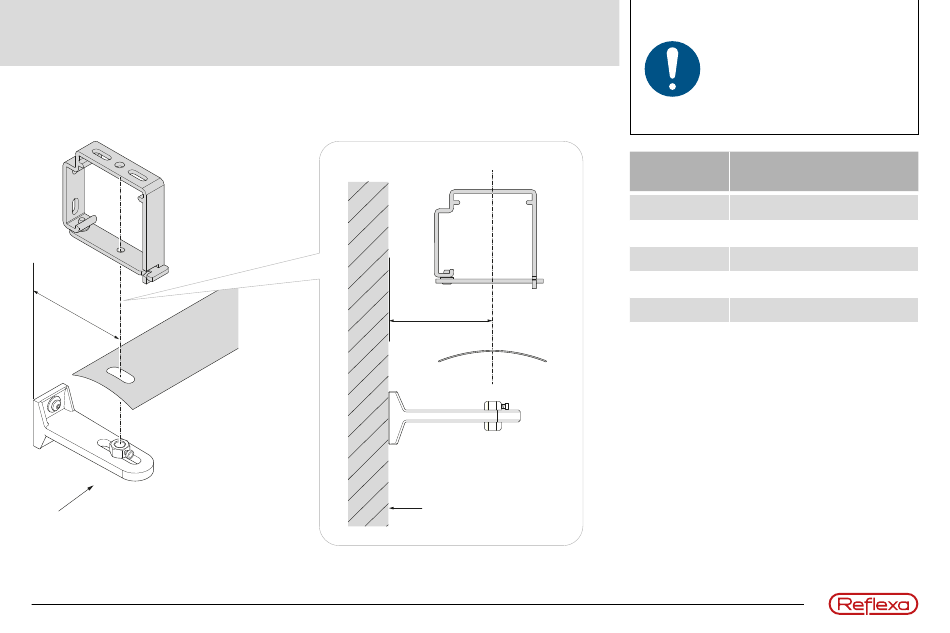

Das „X-Maß" beschreibt den
Abstand zwischen Montage-
untergrund und der Mitte des
Jalousiepaketes.
Abstandshalter
X-Maß bei Führungsschienen
Typ T und D*
A1, B1, C1
45 – 61 mm
A2, B2, C2
62 – 81 mm
A3, B3
82 –111 mm
A4, B4
112 –160 mm
A5
161–200 mm
*siehe Seite 11
